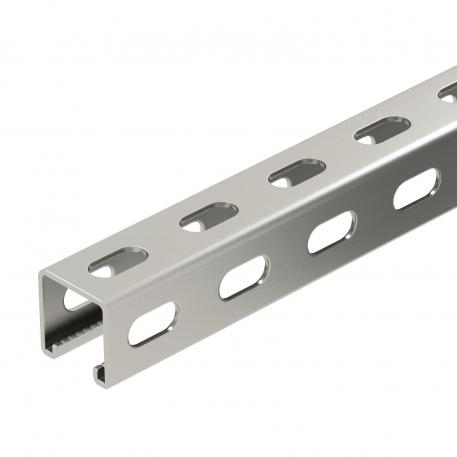

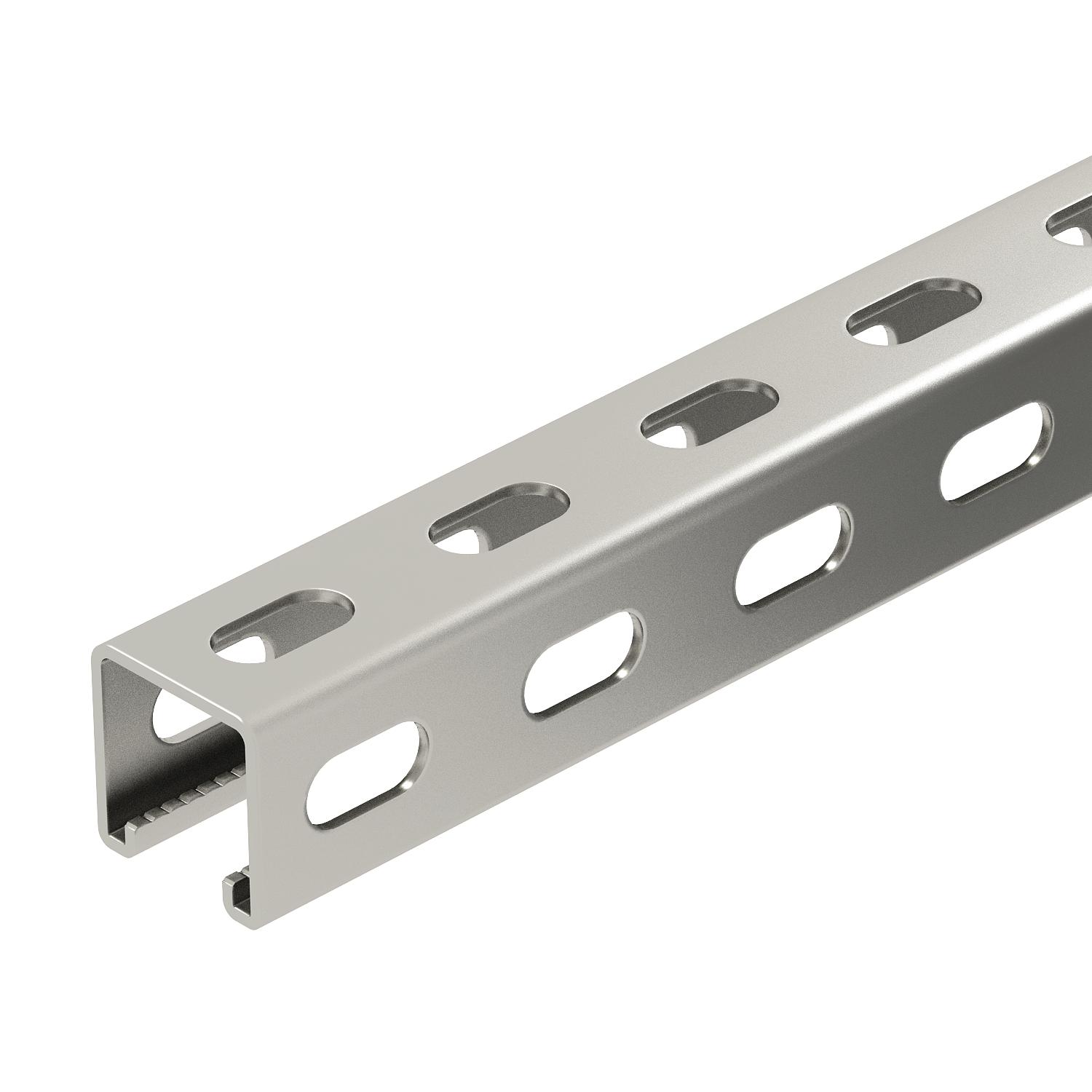

Montažna šina, MS4141, prorez 22 mm, A4, bočna perforacija

Br.art. 1123025 | EAN 4012195698432

41 mm
41 mm
2 mm
svetlo, naknadno obrađeno
Opis proizvoda

Opis proizvoda

C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Širina proreza 22 mm

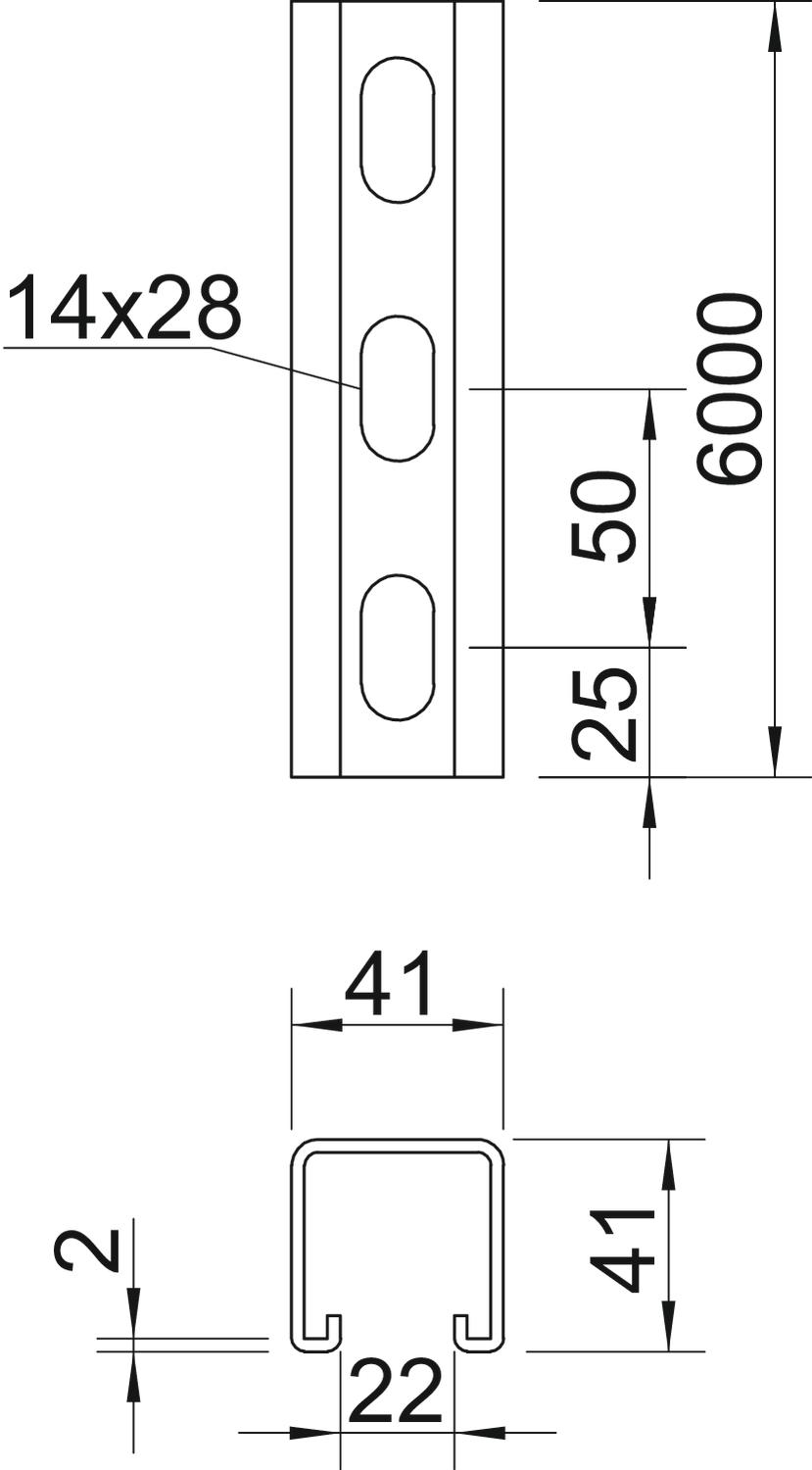

Tehnički podaci

Tehnički podaci

Debljina materijala 2 mm
Dimenzija 6000x41x41
Dimenzija L 6000 mm
Dužina 6000 mm
Materijal plemeniti čelik, nerđajući 1.4571
Može da se lomi ne
Oblik profila C-profil
Održavanje funkcionalnosti ne
Površina svetlo, naknadno obrađeno
Razmak perforacije po sredini 50 mm
S perforacijama da
Sa nazubljenjem da
Širina 41 mm
Širina proreza 22 mm
Statička vrednost A 2,01 cm²
Statička vrednost ly 5,13 cm
Statička vrednost lz 5,88 cm
Statička vrednost Wy 2,51 cm²
Statička vrednost Wz 2,69 cm²
Varijanta Jednostruki profil
Veličina rupe 14x28 mm
Visina 41 mm
Vrsta perforacija 3 strane perforirane
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Debljina materijala Površina Br.art. Količina malo pakovanje
MSL4141PP1000A4 1000 mm 41 mm 41 mm 2 mm svetlo, naknadno obrađeno 1123021
1 m
MSL4141PP3000A4 3000 mm 41 mm 41 mm 2 mm svetlo, naknadno obrađeno 1123023
3 m
MSL4141PP6000A4 6000 mm 41 mm 41 mm 2 mm svetlo, naknadno obrađeno 1123025
6 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Klizna matica, A4 Klizna matica, A4 MS41SN M10 A4 1147234
50 Komad
Vijak sa čekić glavom A4 Vijak sa čekić glavom A4 MS41HB M10x30 A4 1148422
50 Komad
