Montažna šina MS4141, prorez 22 mm, FS, bočno perforirano

Br.art. 1123008 | EAN 4012195697923

41 mm
41 mm
2 mm
hladno pocinkovano

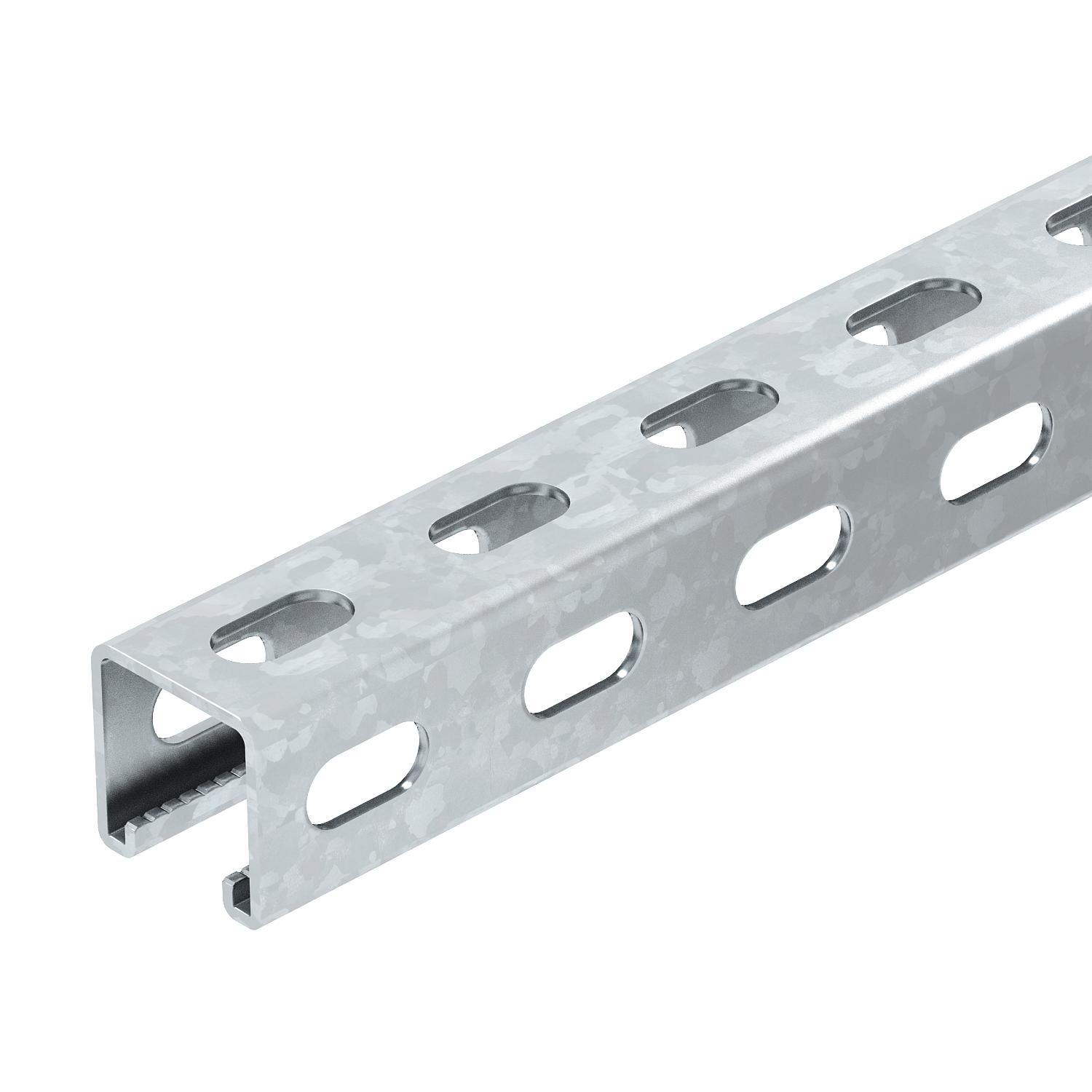

Opis proizvoda

Opis proizvoda

C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Širina proreza 22 mm
  • Klasaodržanja funkcionalnosti E30
  • Klasaodržanja funkcionalnosti E90

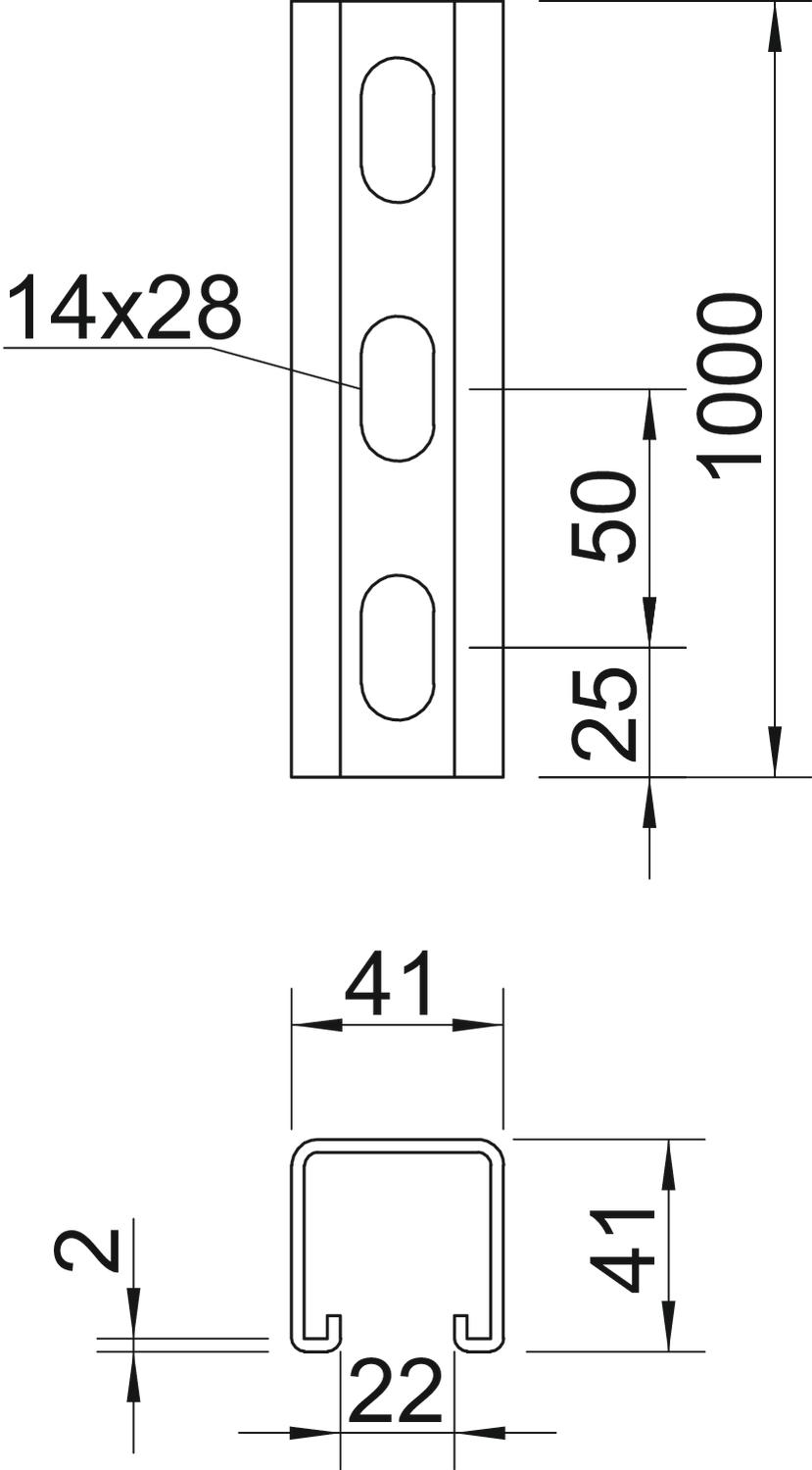

Tehnički podaci

Tehnički podaci

Debljina materijala 2 mm
Dimenzija 1000x41x41
Dimenzija L 1000 mm
Dužina 1000 mm
Materijal Čelik
Može da se lomi ne
Oblik profila C-profil
Održavanje funkcionalnosti da
Površina hladno pocinkovano
Razmak perforacije po sredini 50 mm
S perforacijama ne
Sa nazubljenjem da
Širina 41 mm
Širina proreza 22 mm
Statička vrednost A 2,45 cm²
Statička vrednost ly 5,18 cm
Statička vrednost lz 7,56 cm
Statička vrednost Wy 2,51 cm²
Statička vrednost Wz 2,69 cm²
Varijanta Jednostruki profil
Veličina rupe 14x28 mm
Visina 41 mm
Vrsta perforacija 3 strane perforirane
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Debljina materijala Površina Br.art. Količina malo pakovanje
MSL4141PP1000FS 1000 mm 41 mm 41 mm 2 mm hladno pocinkovano 1123008
1 m
MSL4141PP3000FS 3000 mm 41 mm 41 mm 2 mm hladno pocinkovano 1123010
3 m
MSL4141PP6000FS 6000 mm 41 mm 41 mm 2 mm hladno pocinkovano 1123012
6 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Klizna matica ZL Klizna matica ZL MS41SN M10 ZL 1147214
50 Komad
Šraf sa čekić glavom ZL Šraf sa čekić glavom ZL MS41HB M10x30 ZL 1148322
50 Komad
Lučna obujmica, 1-struka, plastična potisna kadica FT Lučna obujmica, 1-struka, plastična potisna kadica FT 2056U 22 FT 1175211
100 Komad
