Montažna šina, MS4141, prorez 22 mm, FT, perforirano 200 | 41 | 41 | 2,5 | vruće pocinkano utapanjem

Montažna šina, MS4141, prorez 22 mm, FT, perforirano

Br.art. 1122509 | EAN 4012195484516

Br.art. / Tip	1122509 / MS4141P0200FT

Dužina	200 mm

Širina	41 mm

Visina	41 mm

Debljina materijala	2,5 mm

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

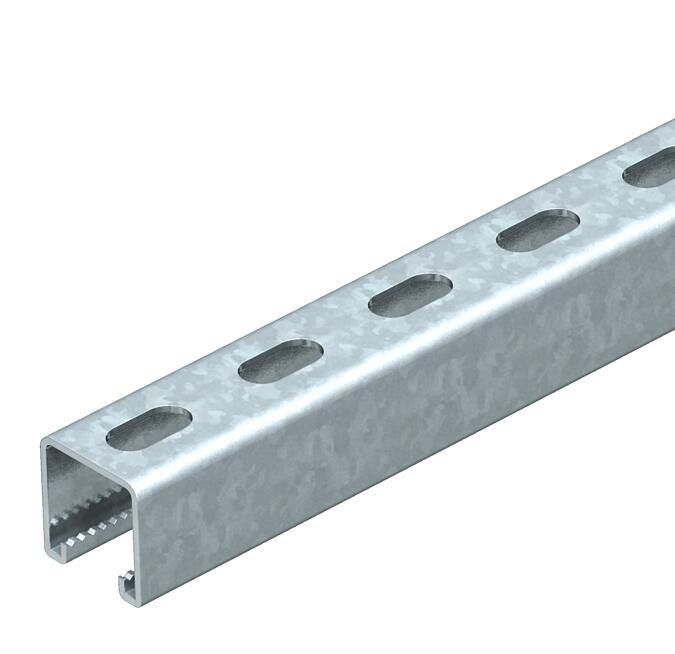

C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.

Tehnički podaci

Tehnički podaci

Debljina materijala	2,5 mm
Dimenzija	200x41x41
Materijal	Čelik
Može da se lomi	ne
Oblik profila	C-profil
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Razmak perforacije po sredini	50 mm
S perforacijama	da
Sa nazubljenjem	da

Širina proreza	22 mm
Statička vrednost A	2,97 cm²
Statička vrednost ly	6,05 cm
Statička vrednost lz	9,01 cm
Statička vrednost Wy	2,91 cm²
Statička vrednost Wz	4,4 cm²
Varijanta	Jednostruki profil
Veličina rupe	14x28 mm
Vrsta perforacija	Zadnja strana perforirana

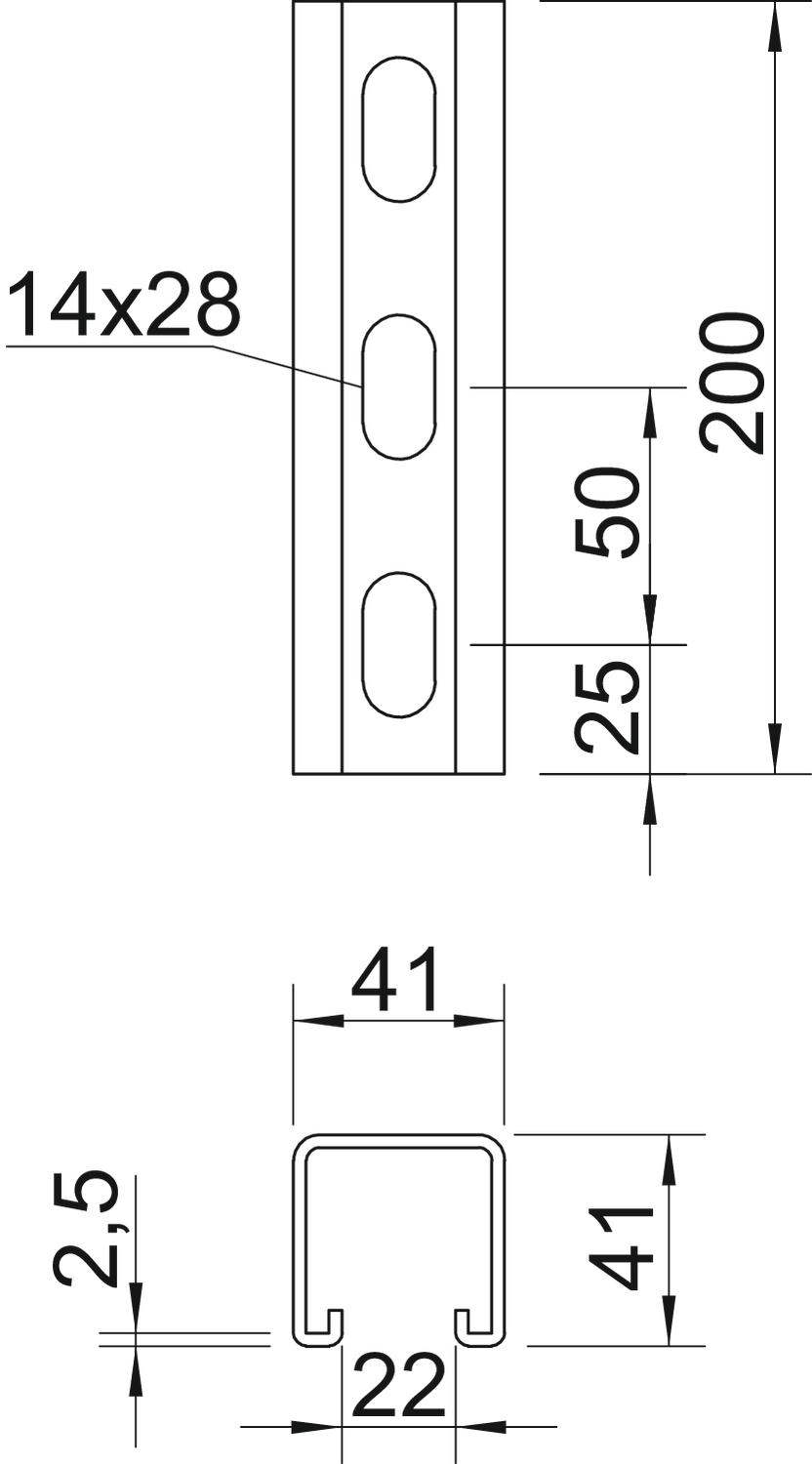

Dimenzije

Dimenzija L	200 mm
Dužina	200 mm

Širina	41 mm
Visina	41 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina materijala	Površina	Br.art.	Količina	malo pakovanje
MS4141P0200FT	200 mm	41 mm	41 mm	2,5 mm	vruće pocinkano utapanjem	1122509	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Klizna matica ZL	MS41SN M10 ZL	1147214	Komad	50 Komad
Šraf sa čekić glavom ZL	MS41HB M10x30 ZL	1148322	Komad	50 Komad
Lučna obujmica, 1-struka, plastična potisna kadica FT	2056U 22 FT	1175211	Komad	100 Komad
