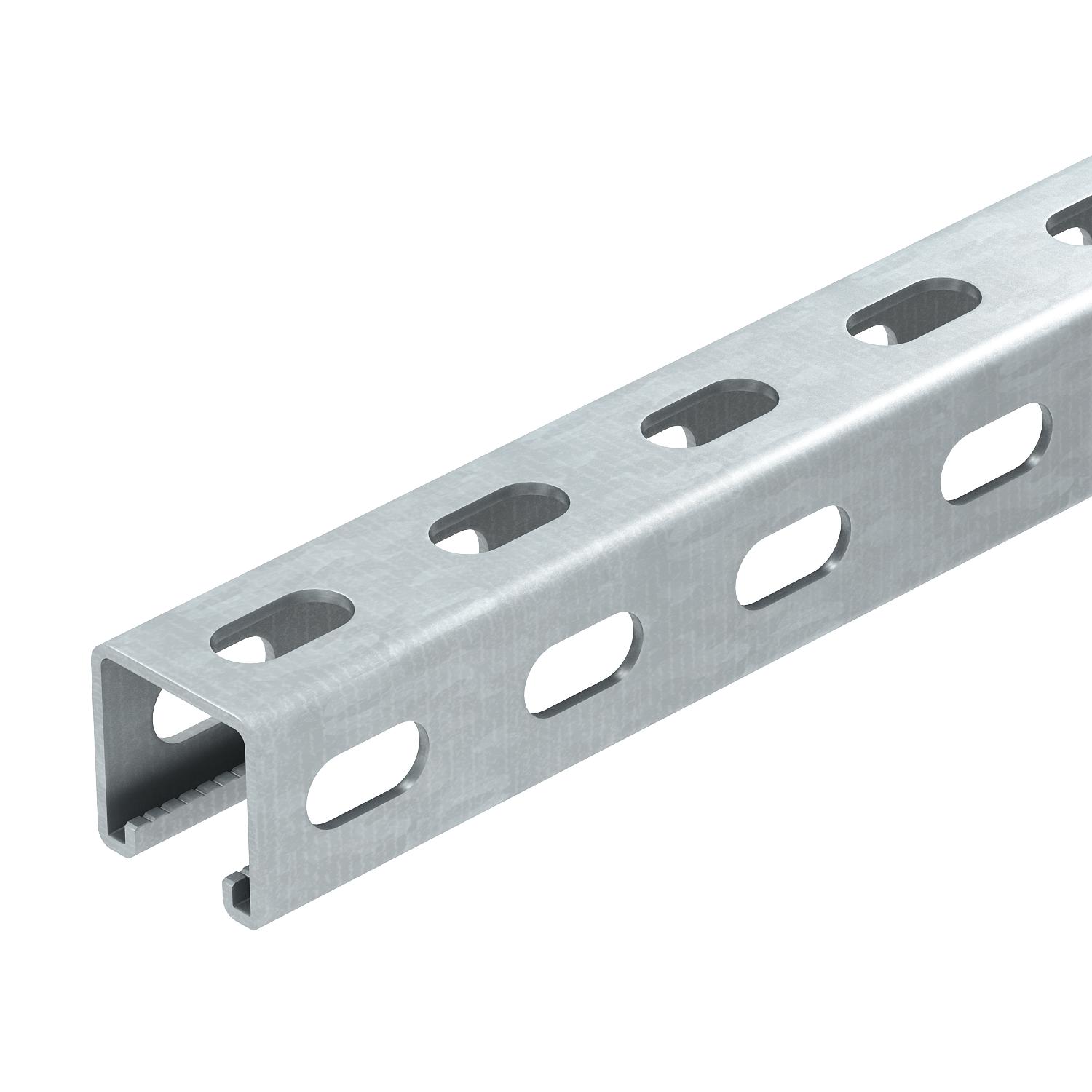

Montažna šina, MS4141, širina proreza 22 mm, FT, bočna perforacija

Br.art. 1122487 | EAN 4012195050742

1122487 / MS4141PP6000FT
6000 mm
41 mm
41 mm
2,5 mm
vruće pocinkano utapanjem
Opis proizvoda

Opis proizvoda

C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Širina proreza 22 mm
  • Klasaodržanja funkcionalnosti E30
  • Klasaodržanja funkcionalnosti E90

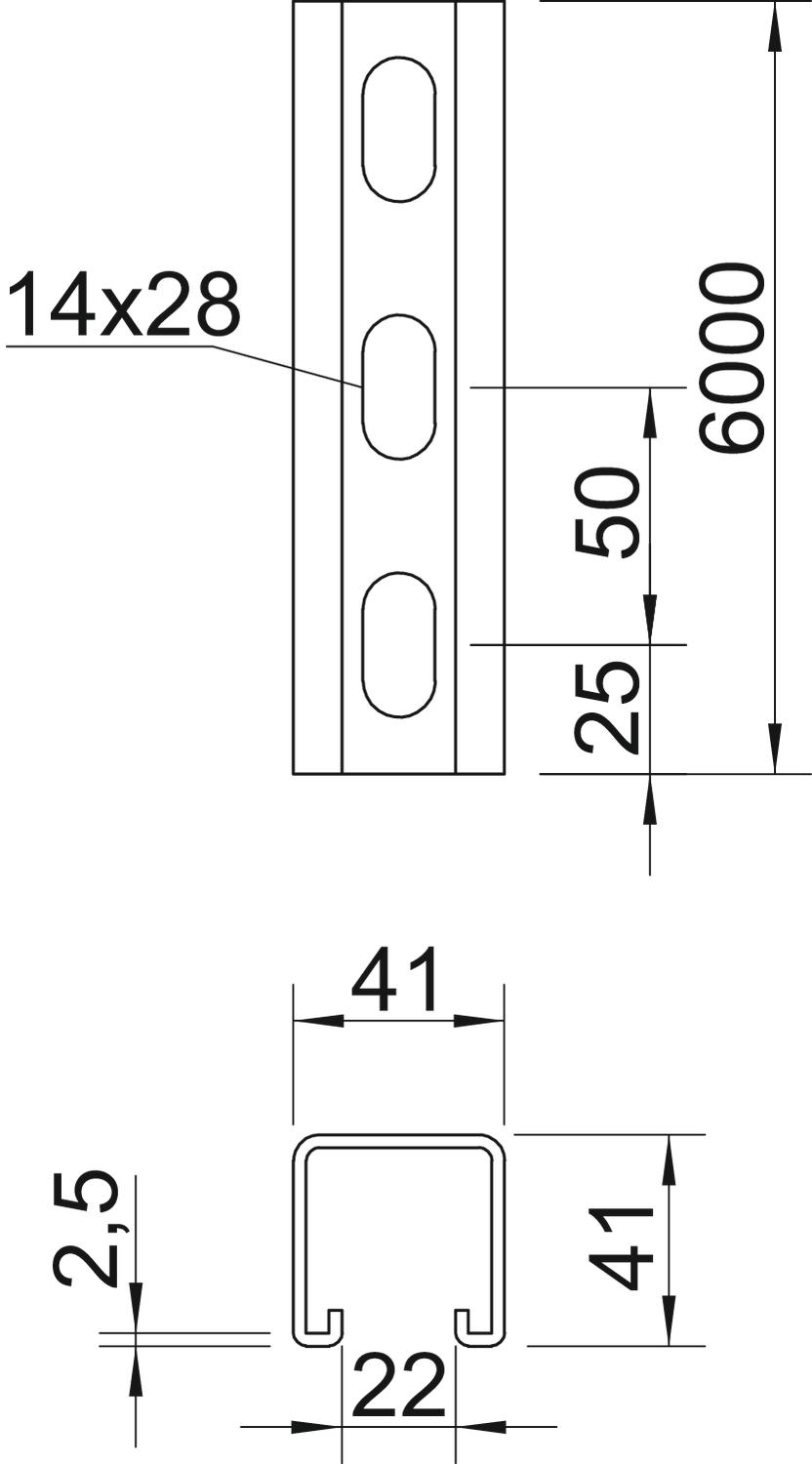

Tehnički podaci

Tehnički podaci

Debljina materijala 2,5 mm
Dimenzija 6000x41x41
Dimenzija L 6000 mm
Dužina 6000 mm
Materijal Čelik
Može da se lomi ne
Oblik profila C-profil
Održavanje funkcionalnosti da
Površina vruće pocinkano utapanjem
Razmak perforacije po sredini 50 mm
S perforacijama da
Sa nazubljenjem da
Širina 41 mm
Širina proreza 22 mm
Statička vrednost A 2,42 cm²
Statička vrednost ly 6 cm
Statička vrednost lz 6,97 cm
Statička vrednost Wy 2,49 cm²
Statička vrednost Wz 2,88 cm²
Varijanta Jednostruki profil
Veličina rupe 11x25 mm
Visina 41 mm
Vrsta perforacija 3 strane perforirane
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Debljina materijala Površina Br.art. Količina malo pakovanje
MS4141PP6000FT 6000 mm 41 mm 41 mm 2,5 mm vruće pocinkano utapanjem 1122487
6 m
