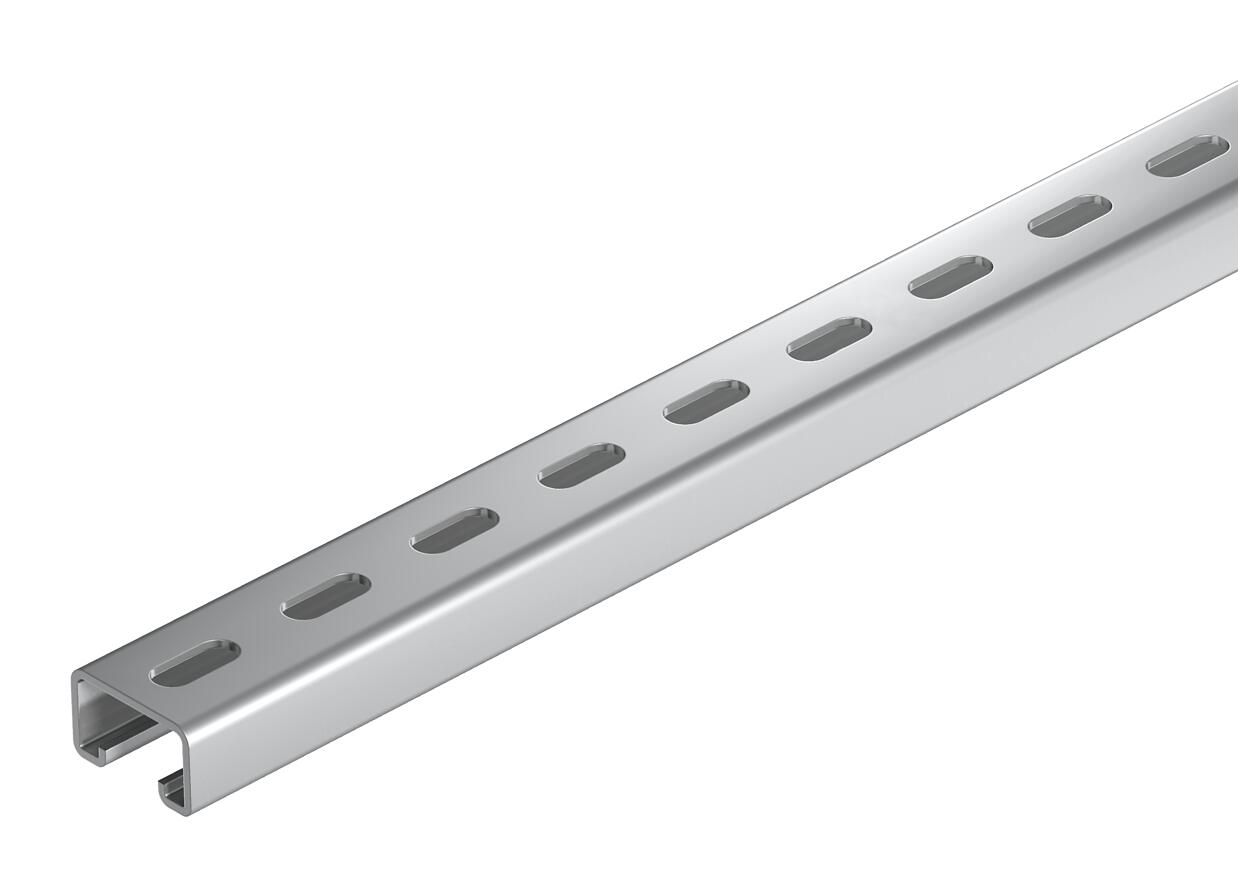

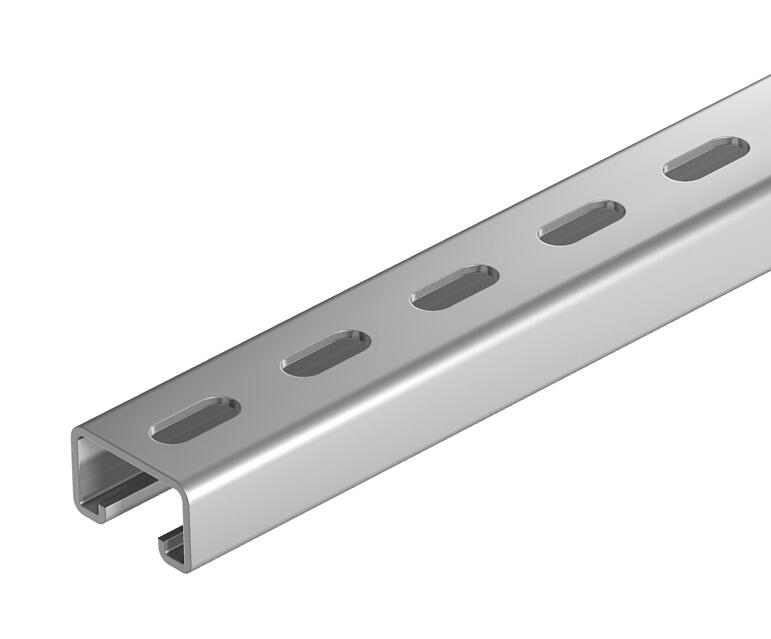

Montažna šina MS5030, prorez 22 mm, A2, perforirana
Br.art. 1121480 | EAN 4012195049272
- Opis proizvoda
-
Opis proizvoda
C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
-
- Tehnički podaci
-
Tehnički podaci

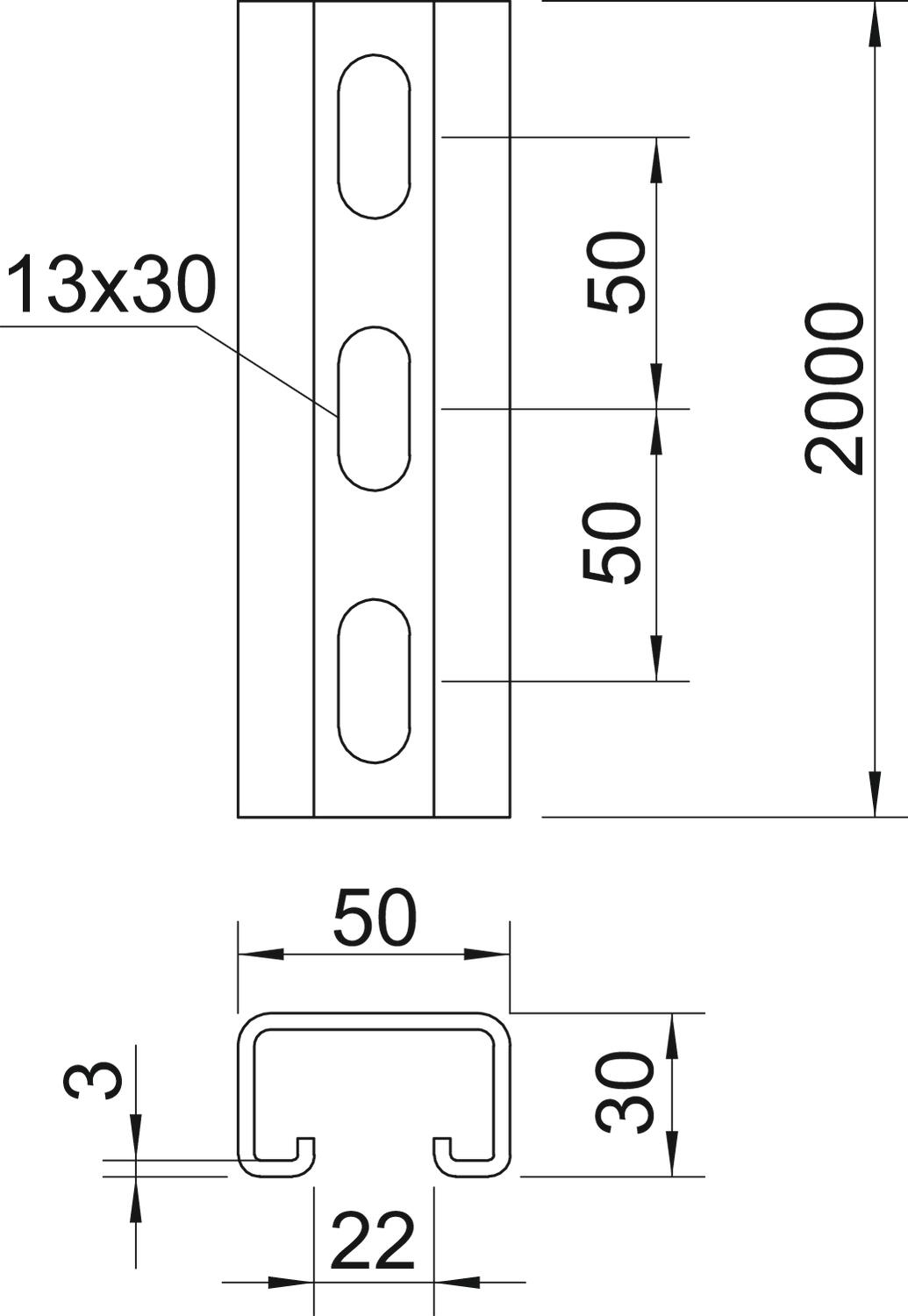

Debljina materijala 3 mm Dimenzija 2000x50x30 Materijal plemeniti čelik, nerđajući 1.4301 Može da se lomi ne Oblik profila C-profil Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Razmak perforacije po sredini 50 mm S perforacijama da Sa nazubljenjem ne Širina proreza 18 mm Statička vrednost A 3,39 cm² Statička vrednost ly 3,99 cm Statička vrednost lz 13,11 cm Statička vrednost Wy 3,95 cm² Statička vrednost Wz 6,38 cm² Varijanta Jednostruki profil Vrsta perforacija Zadnja strana perforirana Dimenzije
Dimenzija L 2000 mm Dužina 2000 mm Širina 50 mm Visina 30 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Klizna navrtka A4
MS50SN M10 A4 1147190 50 Komad
Vijak sa kukastom glavom A4
MS50HB M10x30 A4 1148268 50 Komad
Lučna obujmica, 1-struka, plastična potisna kadica FT
2056U 22 FT 1175211 100 Komad
Lučna obujmica, 1-struka, plastično pritisno korito A2
2056U 12 A2 1178504 50 Komad - Preuzimanja
-
