Montažna šina MS5030, prorez 22 mm, FT, perforirano 300 | 50 | 30 | 3 | vruće pocinkano utapanjem

Montažna šina MS5030, prorez 22 mm, FT, perforirano

Br.art. 1121243 | EAN 4012195672975

Br.art. / Tip

Dužina

Širina	50 mm

Visina	30 mm

Debljina materijala	3 mm

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

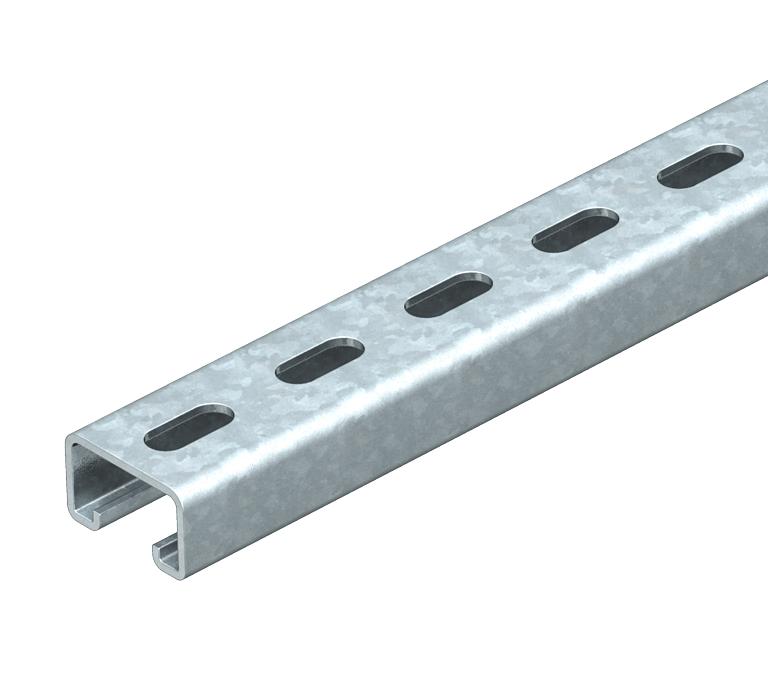

C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.

Tehnički podaci

Tehnički podaci

Debljina materijala	3 mm
Dimenzija	300x50x30
Materijal	Čelik
Može da se lomi	ne
Oblik profila	C-profil
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Razmak perforacije po sredini	50 mm
S perforacijama	da

Sa nazubljenjem	ne
Širina proreza	22 mm
Statička vrednost A	3,39 cm²
Statička vrednost ly	3,99 cm
Statička vrednost lz	13,11 cm
Statička vrednost Wy	3,95 cm²
Statička vrednost Wz	6,38 cm²
Varijanta	Jednostruki profil
Vrsta perforacija	Zadnja strana perforirana

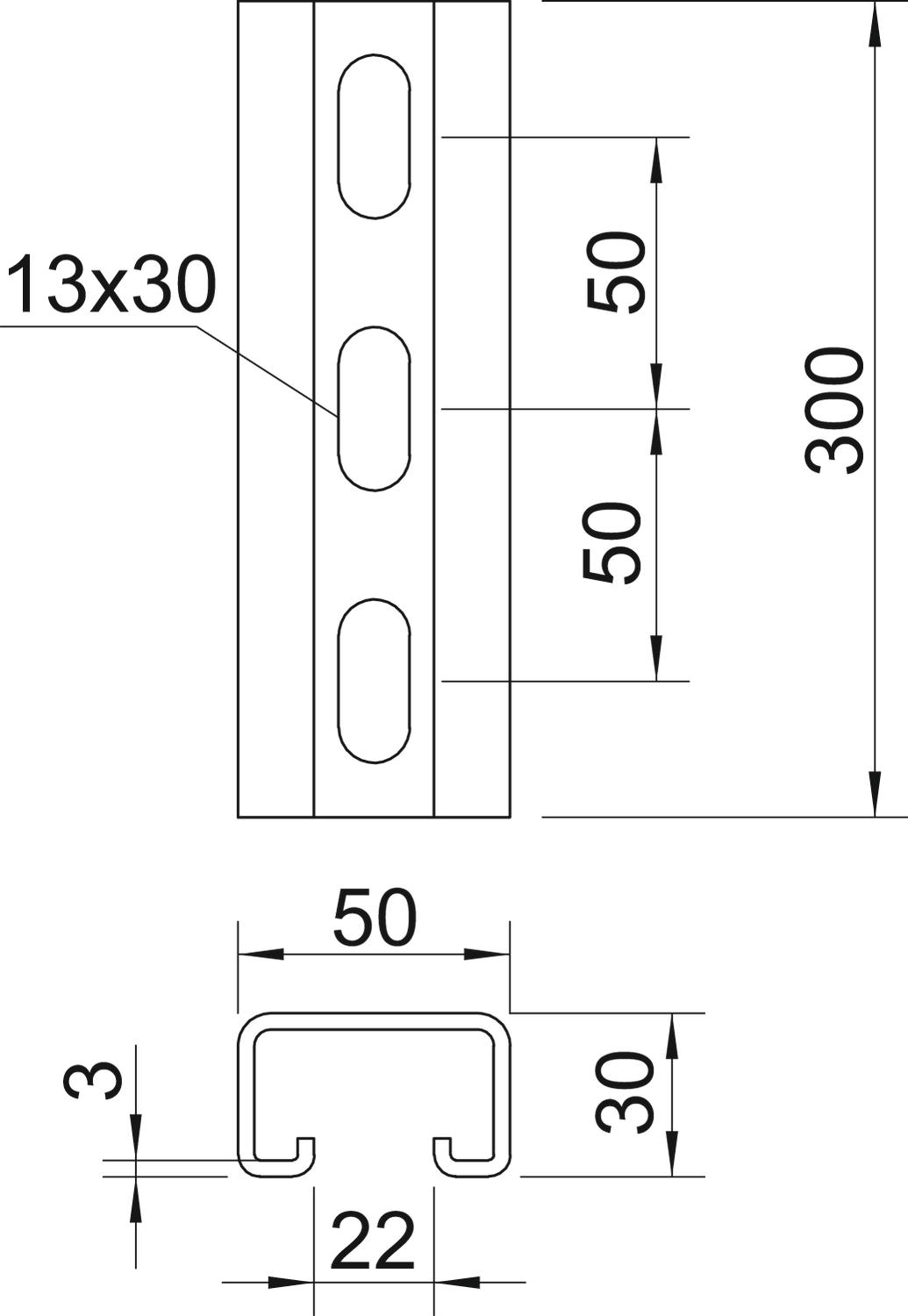

Dimenzije

Dimenzija L	300 mm
Dužina	300 mm

Širina	50 mm
Visina	30 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina materijala	Površina	Br.art.	Količina	malo pakovanje
MS5030P0300FT	300 mm	50 mm	30 mm	3 mm	vruće pocinkano utapanjem	1121243	Komad	1 Komad
MS5030P0900FT	900 mm	50 mm	30 mm	3 mm	vruće pocinkano utapanjem	1121336	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Klizna matica ZL	MS50SN M10 ZL	1147164	Komad	50 Komad
Vijak kukaste glave ZL	MS50HB M10x30 ZL	1148218	Komad	50 Komad
Lučna obujmica, 1-struka, plastična potisna kadica FT	2056U 22 FT	1175211	Komad	100 Komad
