Montažni poklopac za GES9, 400 mm 400 | 600 | 244

morepic-1

morepic-2

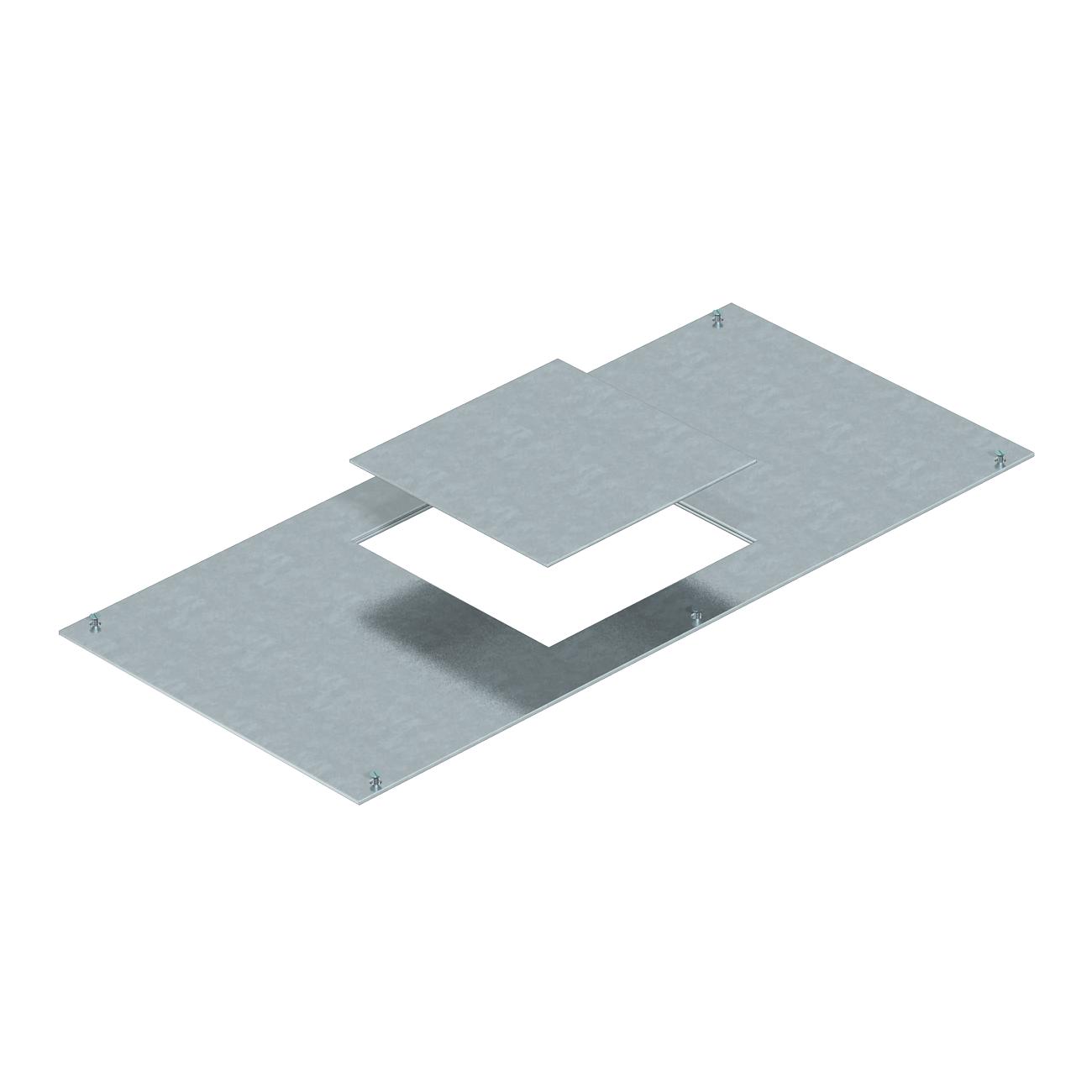

Montažni poklopac za GES9, 400 mm

Br.art. 7425104 | EAN 4012195245476

Br.art. / Tip

Dužina	400 mm

Širina

Dimenzija a	244 mm

Opis proizvoda

Opis proizvoda

Sa montažnim otvorom za ugradnju podne kutije nominalne veličine 9. Montažni otvor zatvoren sa maskom poklopca. Isporučuje se sa vijkom za fiksiranje poklopca.

Tehnički podaci

Tehnički podaci

Broj montažnih otvora	1
Debljina materijala	4 mm
Dimenzija	400x600x4
Dimenzija A	577 mm
Dimenzija a	244 mm
Dimenzija c	161 mm
Dužina	400 mm

Materijal	Čelik
Montažni otvor	za priključak za uređaje
Montažni otvor	kvadratno
Poklopac za montažni otvor	da
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Širina	600 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Dimenzija a	Br.art.	Količina	malo pakovanje
OKA D 500 9	400 mm	500 mm	244 mm	7425102	Komad	1 Komad
OKA D 600 9	400 mm	600 mm	244 mm	7425104	Komad	1 Komad

Preuzimanja

Informativni list OKA D 600 9 / 7425104 , 0.16MB , pdf

Katalog Floor installation systems and Underfloor applications , 42.28MB , pdf

EU izjava o usaglašenosti OKA D 600 9 / 7425104 , 0.18MB , pdf

Odobrenje oznake VDE symbol approval, OKA , 0.18MB , pdf

Preuzimanje

Uputstvo za montažu Mounting instructions, screed-flush duct systems OKA-G and OKA-W , 0.02MB , pdf

Preuzimanje

Grafika proizvoda OKA D 600 9 / 7425104, 41.52 kB, jpg

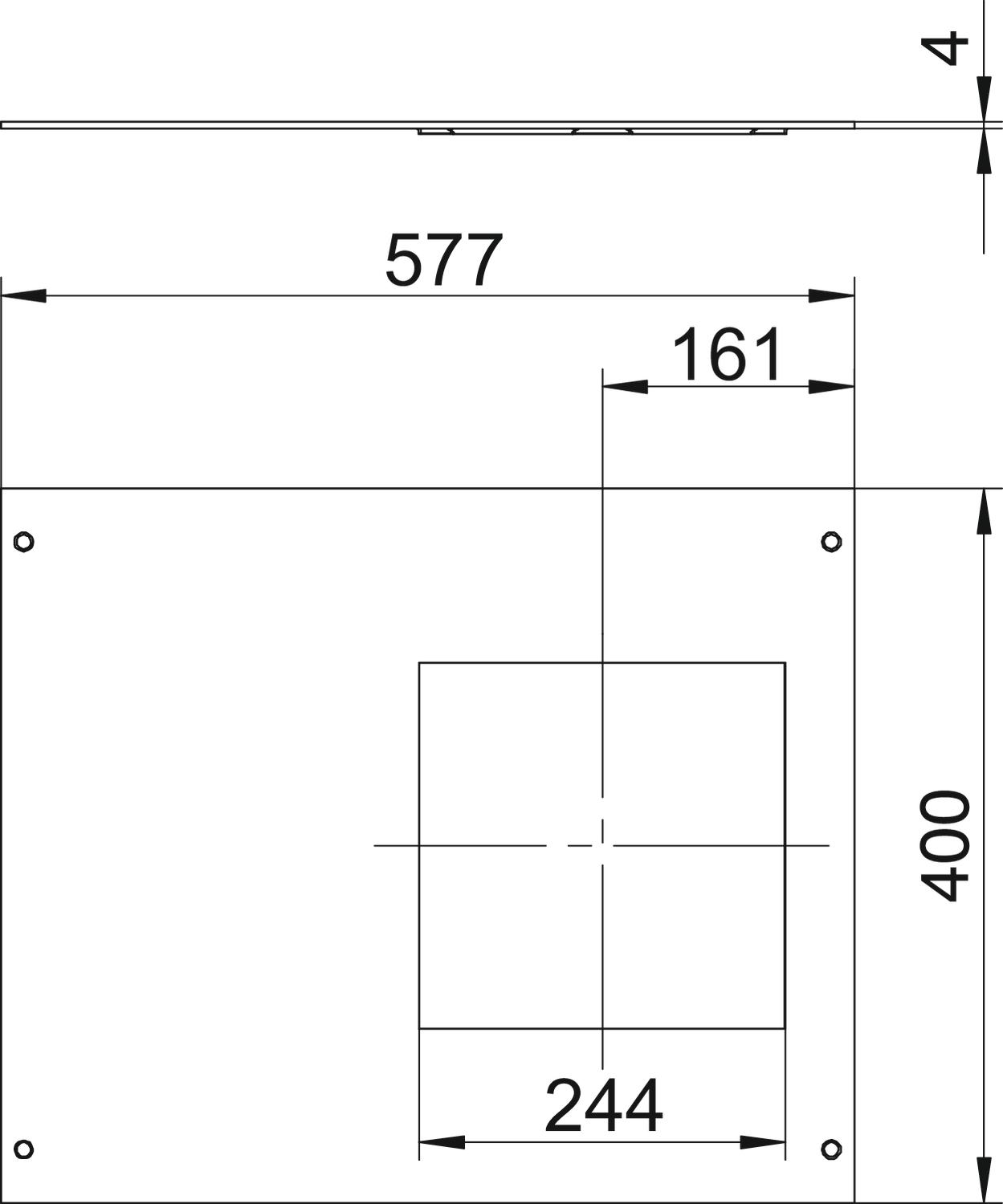

Crtež u razmeri OKA D 600 9 / 7425104, 54.46 kB, jpg

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju

Montagedeckel - OKA D 500-600 9 -AA.rfa, 360.00 kB
