Montažni poklopac za GESR9, 400 mm 400 | 500 |

morepic-1

morepic-2

Montažni poklopac za GESR9, 400 mm

Br.art. 7425122 | EAN 4012195245483

Br.art. / Tip

Dužina	400 mm

Širina

Opis proizvoda

Opis proizvoda

Sa montažnim otvorom za ugradnju podne kutije nominalne veličine R9. Montažni otvor zatvoren sa maskom poklopca. Isporučuje se sa vijkom za fiksiranje poklopca.

Tehnički podaci

Tehnički podaci

Broj montažnih otvora	1
Debljina materijala	4 mm
Dimenzija	400x500x4
Dimenzija A	477 mm
Dimenzija c	192 mm
Dimenzija d Ø	305 mm
Dužina	400 mm

Materijal	Čelik
Montažni otvor	okruglo
Montažni otvor	za priključak za uređaje
Poklopac za montažni otvor	da
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Širina	500 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Br.art.	Količina	malo pakovanje
OKA D 500 R9	400 mm	500 mm	7425122	Komad	1 Komad
OKA D 600 R9	400 mm	600 mm	7425124	Komad	1 Komad

Preuzimanja

Informativni list OKA D 500 R9 / 7425122 , 0.18MB , pdf

Katalog Floor installation systems and Underfloor applications , 42.28MB , pdf

EU izjava o usaglašenosti OKA D 500 R9 / 7425122 , 0.16MB , pdf

Odobrenje oznake VDE symbol approval, OKA , 0.18MB , pdf

Preuzimanje

Uputstvo za montažu Mounting instructions, screed-flush duct systems OKA-G and OKA-W , 0.02MB , pdf

Preuzimanje

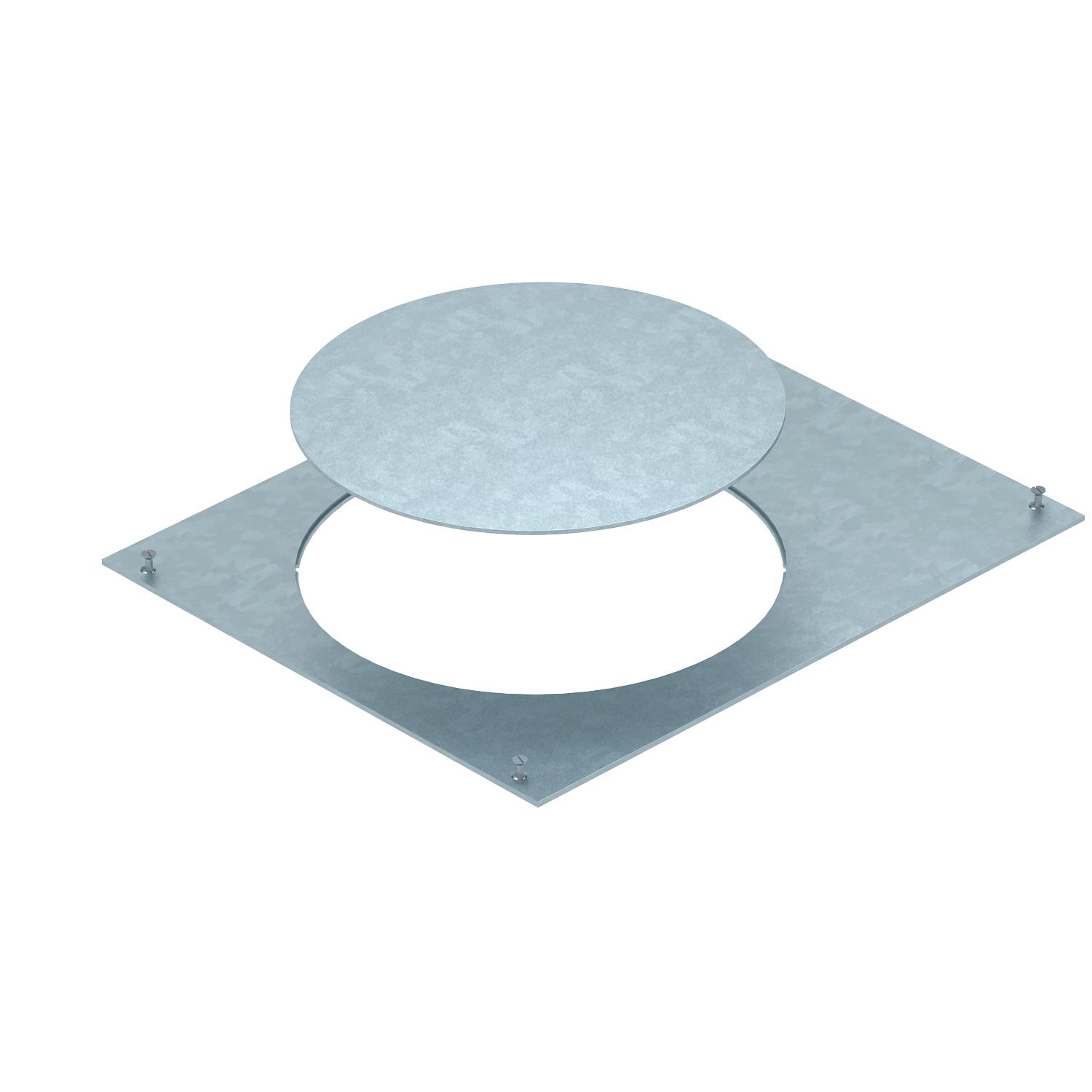

Grafika proizvoda OKA D 500 R9 / 7425122, 57.81 kB, jpg

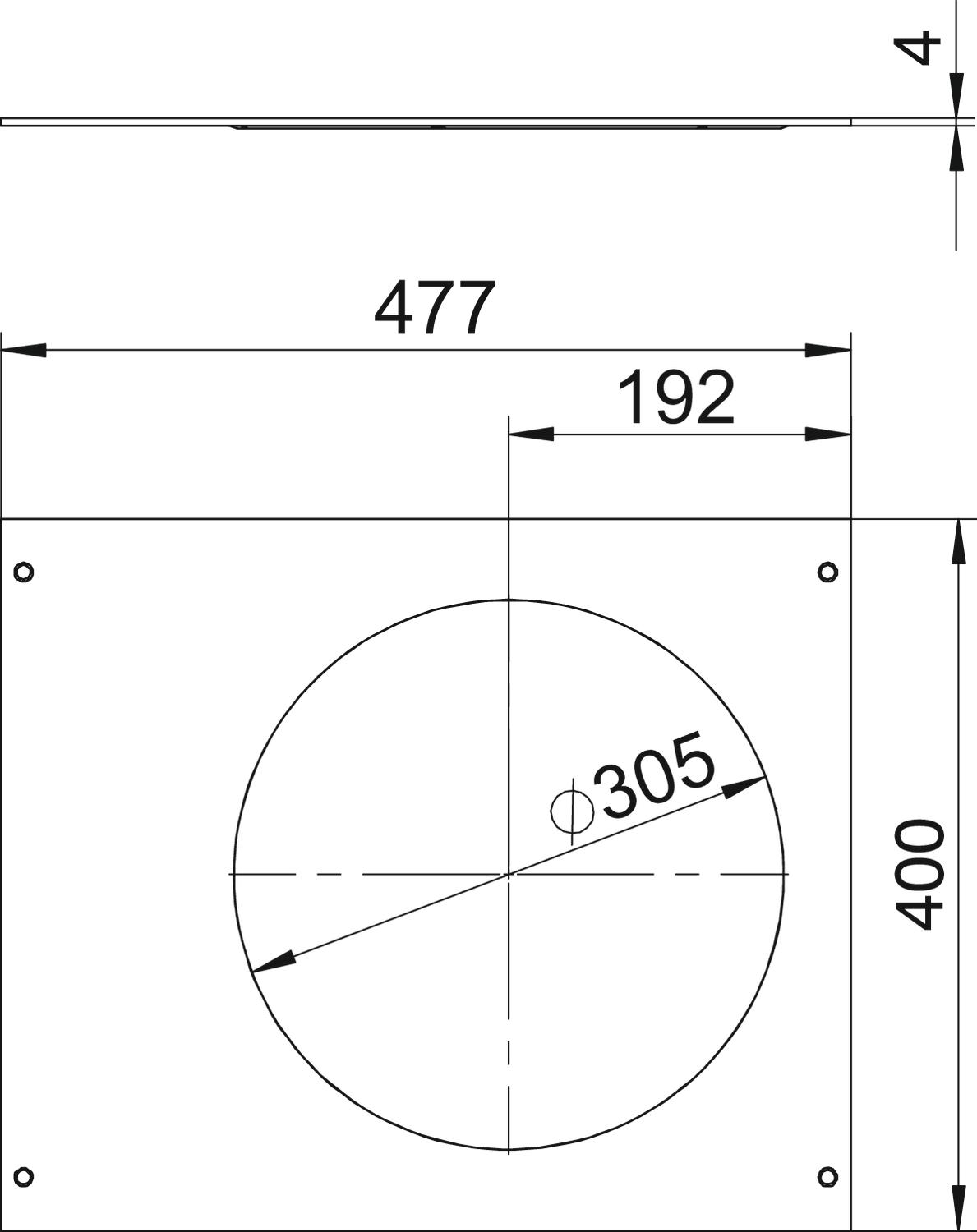

Crtež u razmeri OKA D 500 R9 / 7425122, 61.77 kB, jpg

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju

Montagedeckel - OKA D 500 R9-AA.rfa, 588.00 kB
