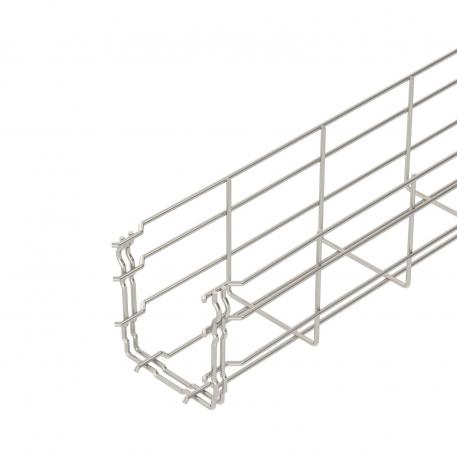

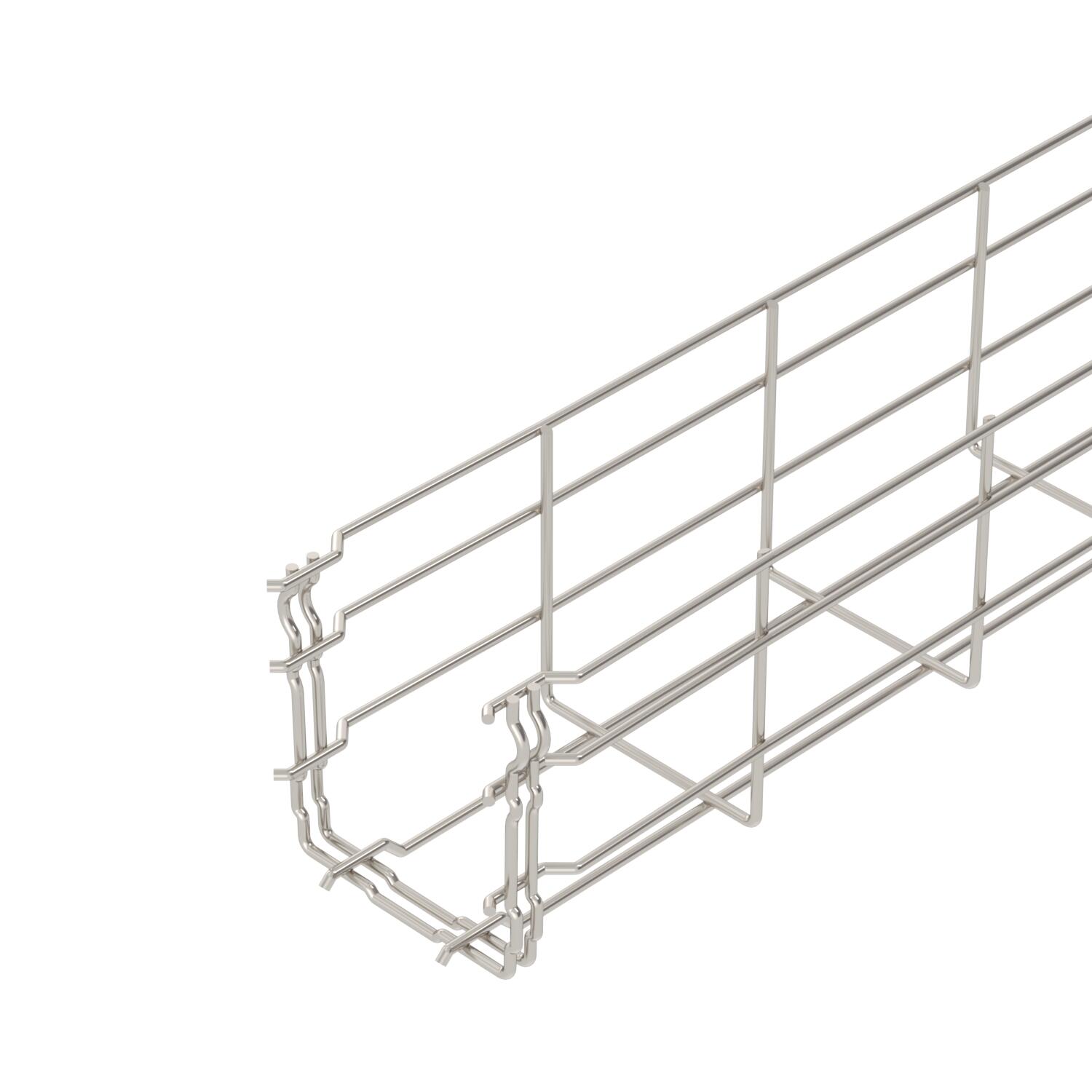

Mrežasti nosač kablova GR-Magic® 105 A4

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Tehnički podaci

Boja	oplemenjeni čelik
CO₂ otisak (GWP) od kolevke do kapije	5,025 kg CO₂e / 1 Metar

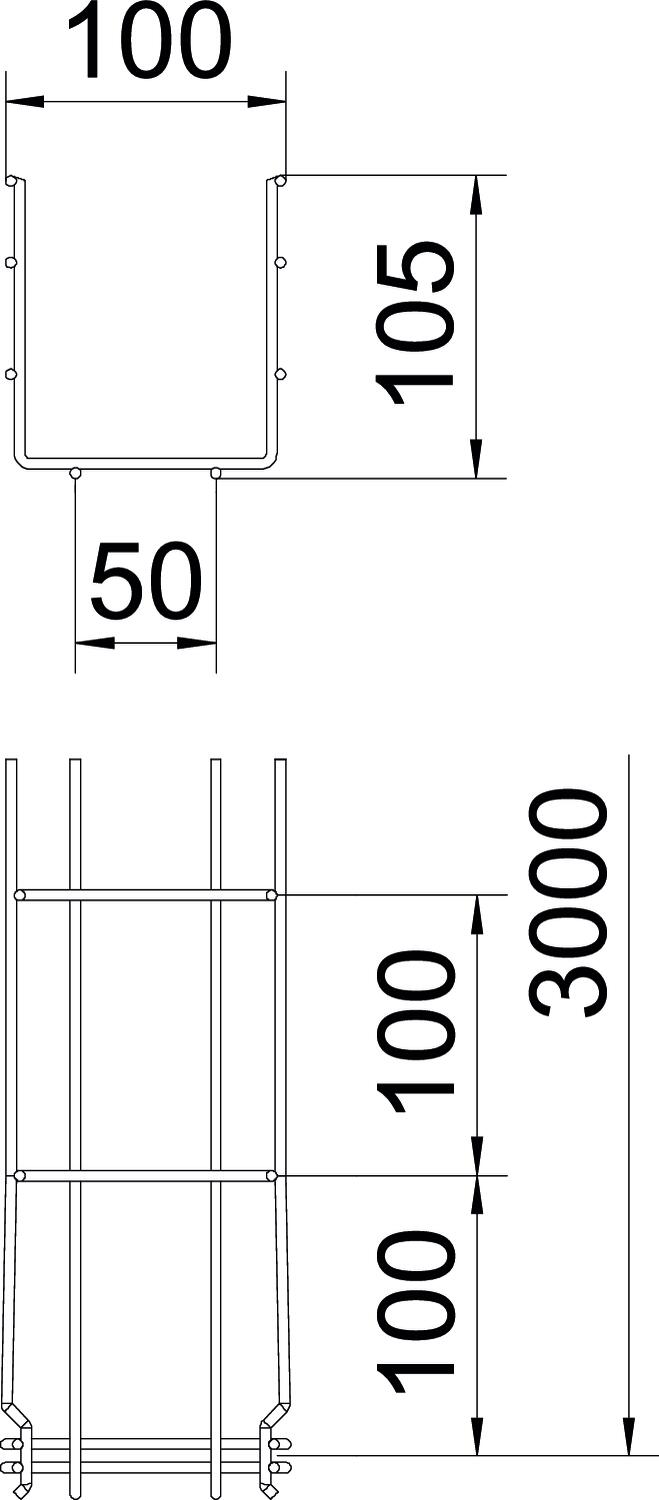

Dimenzija	105x100x3000
Dimenzija B	100 mm
Dimenzija H	108 mm
Dužina	3000 mm
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	82 cm²
Korisni presek	8200 mm²
Materijal	plemeniti čelik, nerđajući 1.4401
Nerđajući čelik, nagrižen	da
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno

Prečnik žice	3,9 mm
Rastojanje među konzolama 1,0m	0,8 kN/m
Rastojanje među konzolama 1,5m	0,55 kN/m
Rastojanje među konzolama 2,0m	0,37 kN/m
Rastojanje među konzolama 2,5m	0,27 kN/m
Rastojanje među konzolama 3,0m	0,25 kN/m
Širina	100 mm
Širina	3,94 in
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	105 mm
Visina	4,13 in
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002477	m	3 m

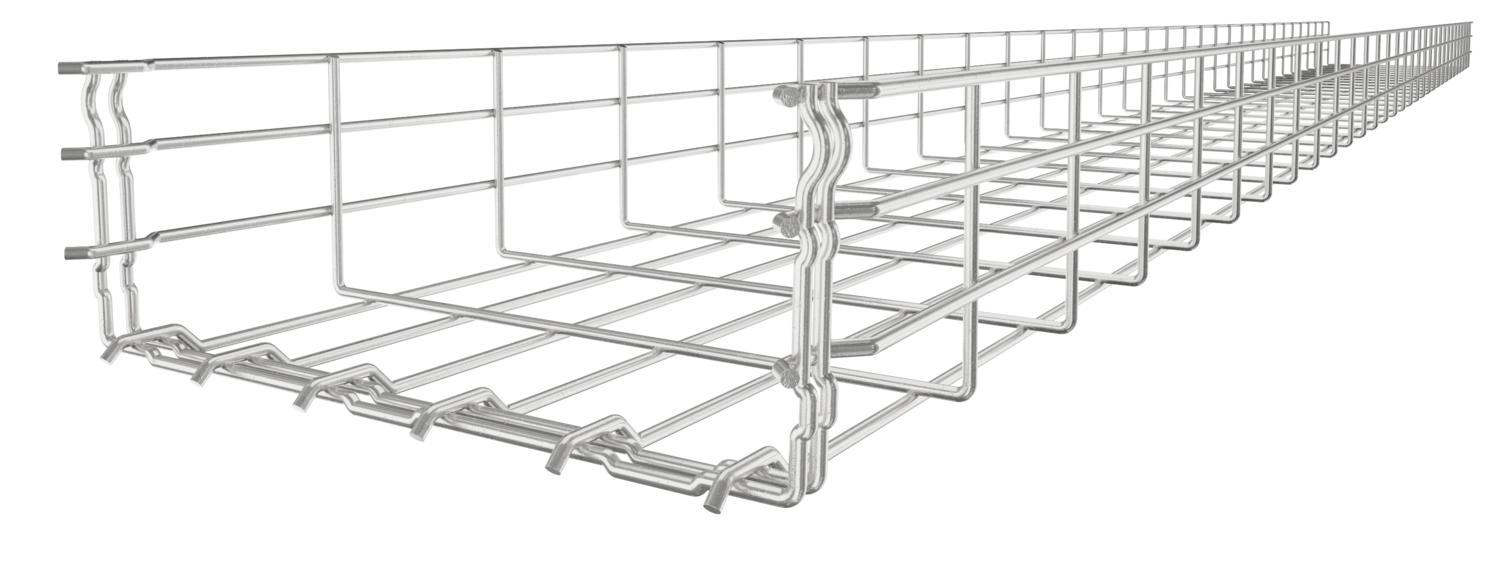

GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002485	m	3 m
