- Opis proizvoda
-
Opis proizvoda

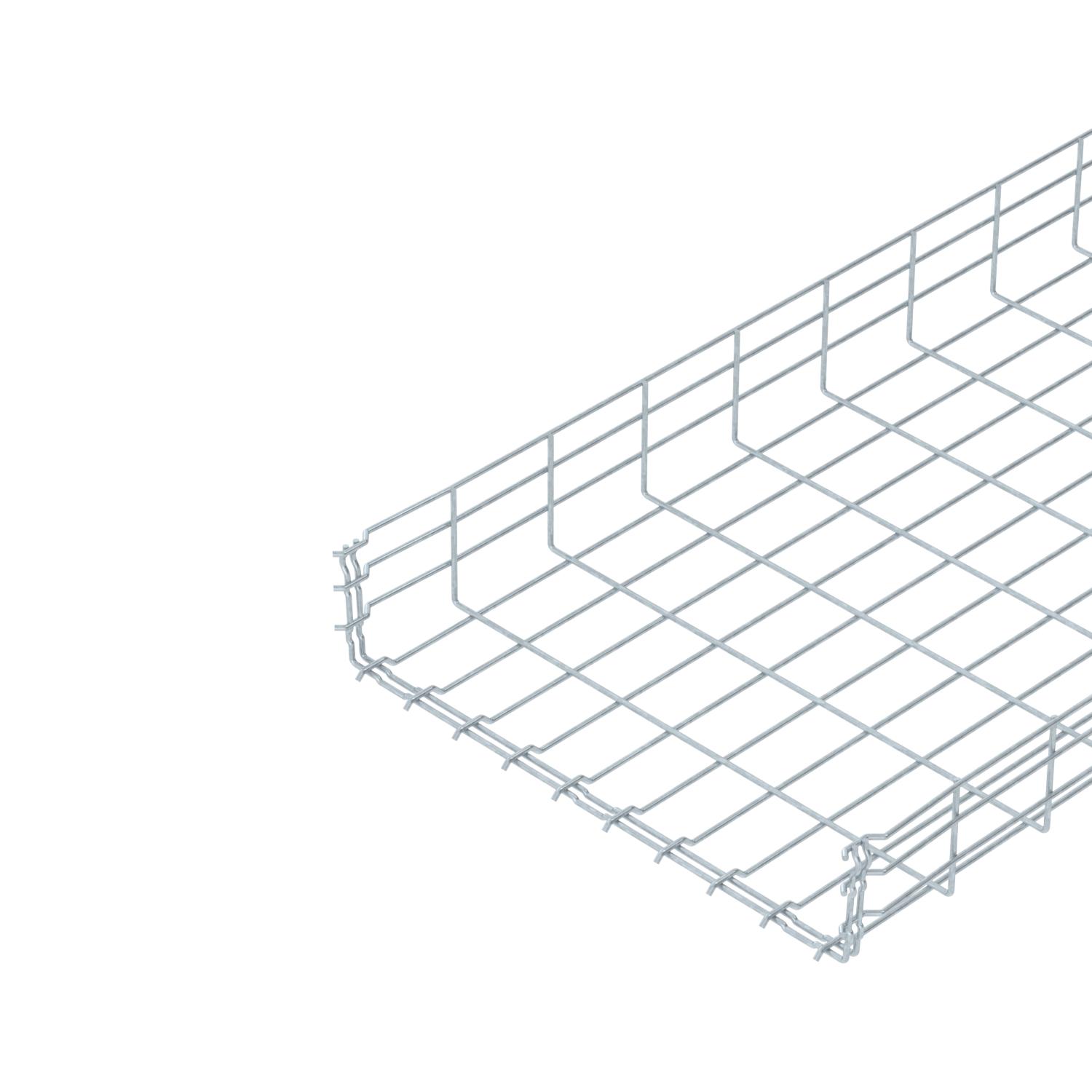

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
- Tehnički podaci
-
Tehnički podaci

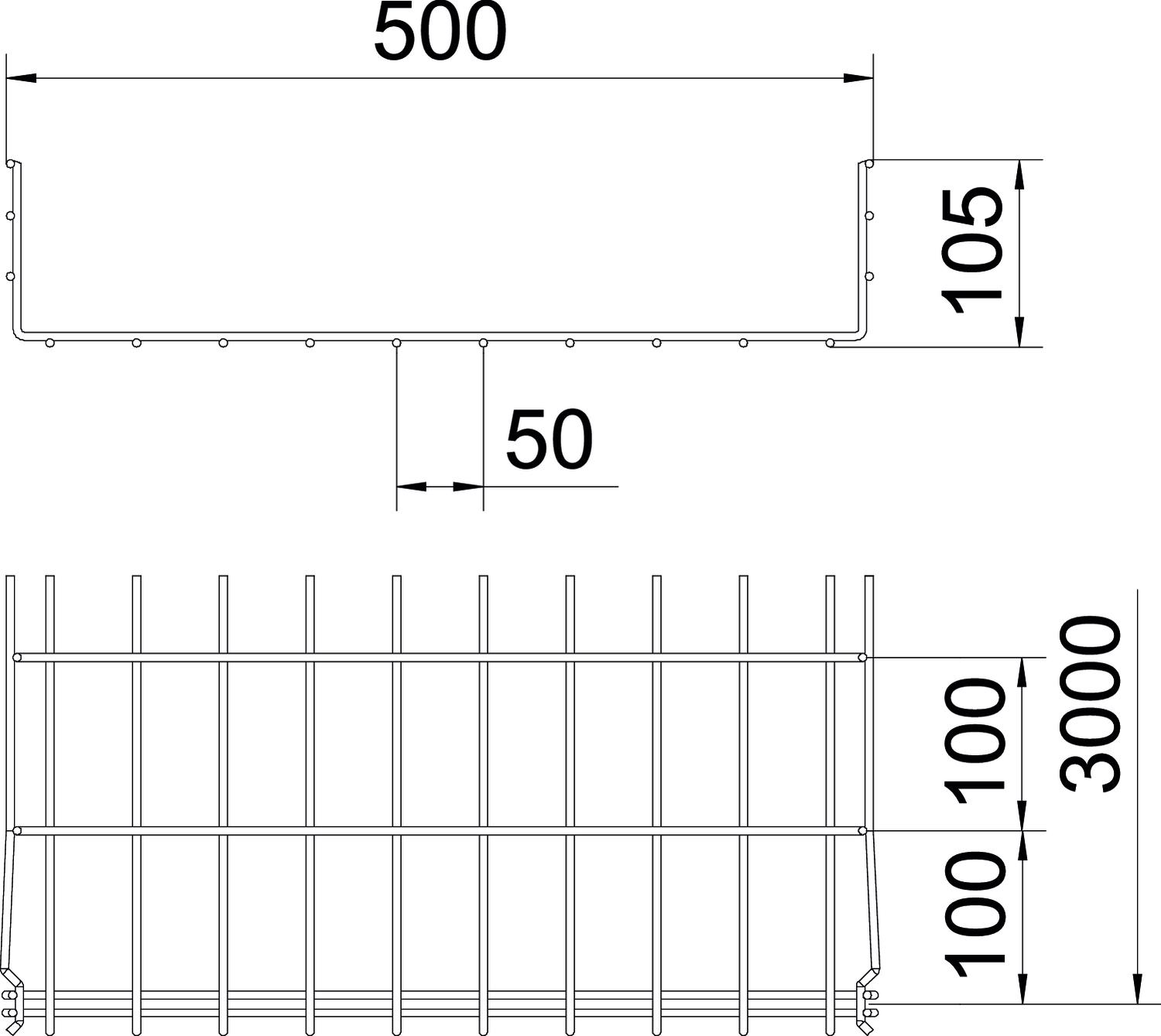

Dimenzija 105x500x3000 Dimenzija B 500 mm Dimenzija H 108 mm Dužina 3000 mm Integrisana pregrada bez Izvedba-za velike raspone ne Korisni presek 45900 mm² Korisni presek 459 cm² Materijal Čelik Nerđajući čelik, nagrižen ne Oblik profila U-Oblik Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Prečnik žice 4,8 mm Rastojanje među konzolama 1,0m 1,6 kN/m Rastojanje među konzolama 1,5m 0,8 kN/m Rastojanje među konzolama 2,0m 0,5 kN/m Rastojanje među konzolama 2,5m 0,33 kN/m Rastojanje među konzolama 3,0m 0,3 kN/m Širina 19,69 in Širina 500 mm Spojnica bez vijaka da Tip testa opterećenja prema IEC 61537 Tip II Varijanta spojnice integrisana spojnica Visina 105 mm Visina 4,13 in Vrsta spojnice sistema nosača kablova Uklopno pričvršćivanje Tehnički podaci
Dijagram opterećenja Mrežasti nosač kablova tipa GRM 105
- Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
- Rastojanje između oslonaca u m
- Defleksija nosača kablova u mm uz dozvoljenih kN/m
- Šema opterećenja prilikom testiranja
- Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
- Kriva defleksije stranice u zavisnosti od potpornog raspona
- Svi tipovi
-
Svi tipovi
