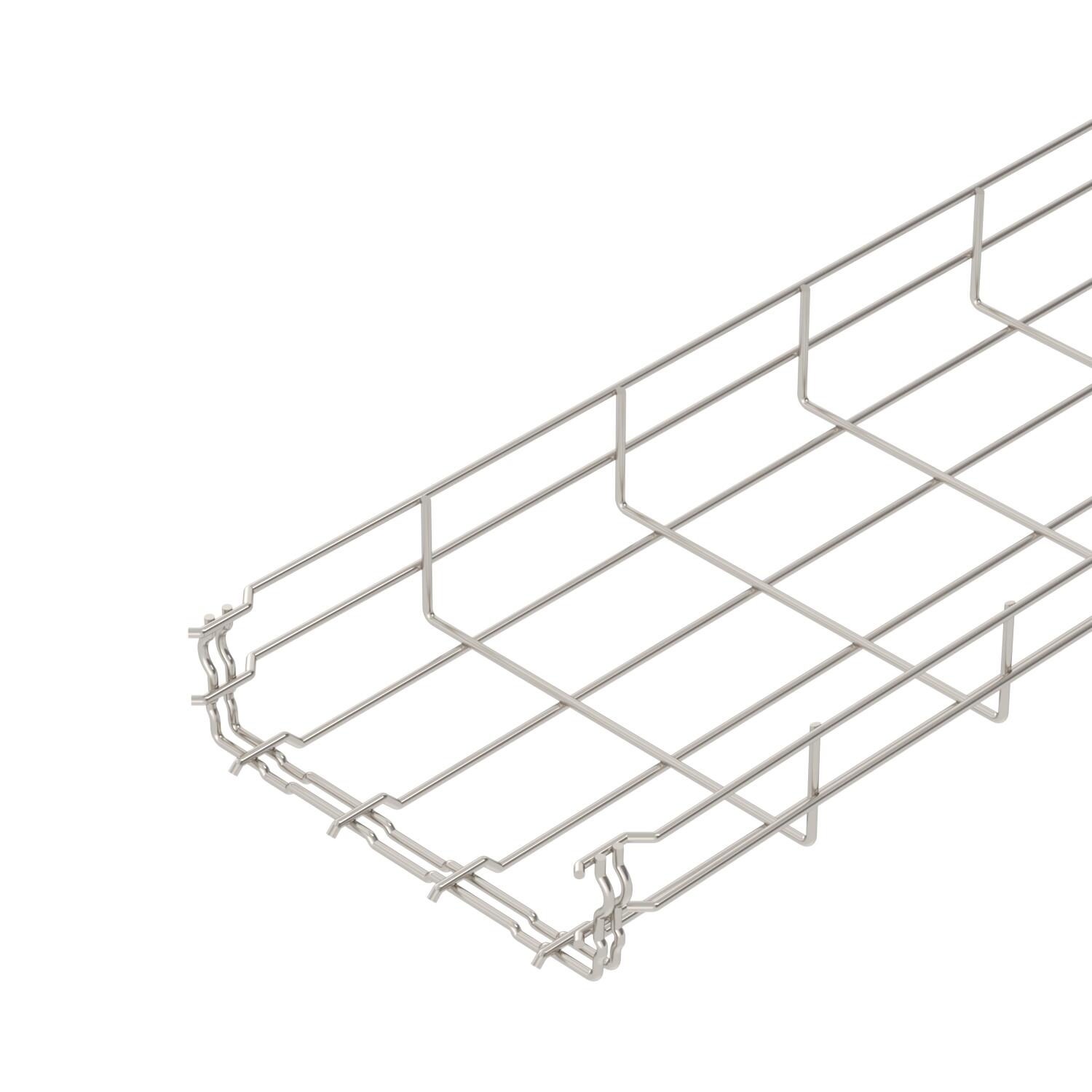

Mrežasti nosač kablova GR-Magic® 55 A2

Br.art. 6001076 | EAN 4012196101412

3000 mm
55 mm
Opis proizvoda
Opis proizvoda
Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Klasaodržanja funkcionalnosti E30
  • Function maintenance class E60
  • Klasaodržanja funkcionalnosti E90
Tehnički podaci

Tehnički podaci

Boja oplemenjeni čelik
CO₂ otisak (GWP) od kolevke do kapije 4,997 kg CO₂e / 1 Metar

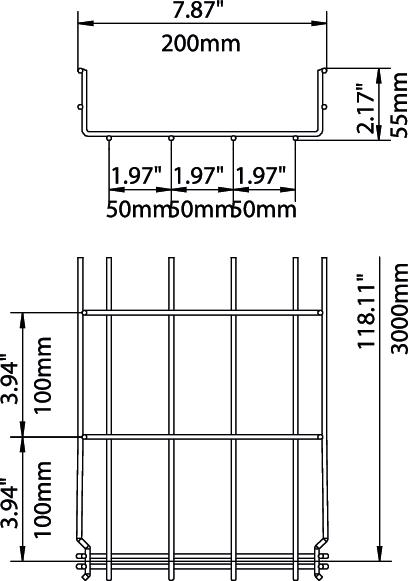

Dimenzija 55x200x3000
Dimenzija B 200 mm
Dimenzija H 58 mm
Dužina 3000 mm
Integrisana pregrada bez
Korisni presek 87 cm²
Korisni presek 8700 mm²
Materijal plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen da
Oblik profila U-Oblik
Održavanje funkcionalnosti da
Površina svetlo, naknadno obrađeno
Prečnik žice 3,9 mm
Rastojanje među konzolama 1,0m 0,35 kN/m
Rastojanje među konzolama 1,5m 0,2 kN/m
Rastojanje među konzolama 2,0m 0,1 kN/m
Rastojanje među konzolama 2,5m 0,1 kN/m
Širina 200 mm
Širina 7,87 in
Spojnica bez vijaka da
Tip testa opterećenja prema IEC 61537 Tip II
Varijanta spojnice integrisana spojnica
Visina 55 mm
Visina 2,17 in
Vrsta spojnice sistema nosača kablova Uklopno pričvršćivanje
Zaštita od požara Održavanje funkcionalnosti noseće konstrucije specifične za kablove

Tehnički podaci

Dijagram opterećenja mrežastog nosača kablova tipa GRM 55 VA

Dijagram opterećenja mrežastog nosača kablova tipa GRM 55 VA
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Prečnik žice Korisni presek Održavanje funkcionalnosti Br.art. Količina malo pakovanje
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² da 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² da 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² da 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² da 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² da 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² da 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ne 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ne 6001085
3 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni A2 Poklopac za mrežasti nosač kablova, uskočni A2 DGRR 200 A2 6001866
3 m
Ugaona spojnica A2 Ugaona spojnica A2 GEV 36 A2 6016731
20 Komad

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Pregrada 45 A2 Pregrada 45 A2 TSG 45 A2 6062025
3 m
Stezni komad za pričvršćivanje pregrada Stezni komad za pričvršćivanje pregrada KS GR A2 6062282
30 Komad
Završni lim za kablove A2 Završni lim za kablove A2 KAB GR A2 6220145
10 Komad
