Mrežasti nosač kablova GR-Magic® 55 A2

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	55 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti

Opis proizvoda

Opis proizvoda

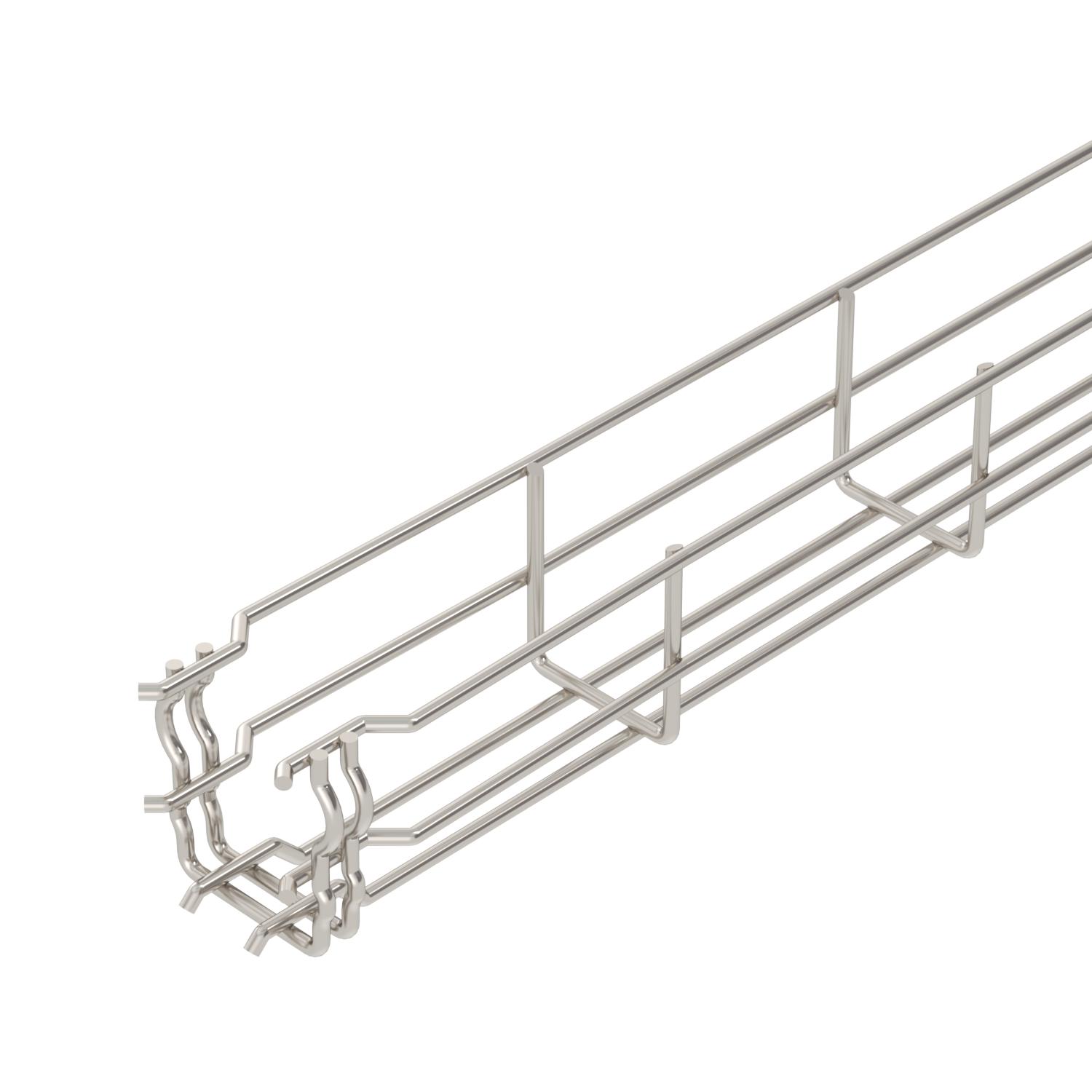

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Tehnički podaci

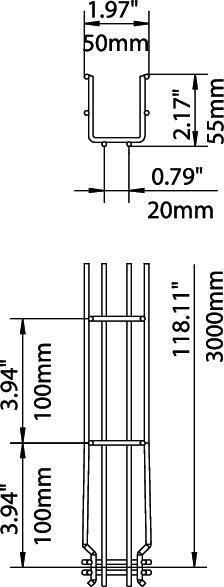

Dimenzija	55x50x3000
Dimenzija B	52 mm
Dimenzija H	58 mm
Dužina	3000 mm
Integrisana pregrada	bez
Korisni presek	16 cm²
Korisni presek	1600 mm²
Materijal	plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen	da
Oblik profila	U-Oblik
Održavanje funkcionalnosti	da
Površina	svetlo, naknadno obrađeno
Prečnik žice	3,9 mm

Rastojanje među konzolama 1,0m	0,35 kN/m
Rastojanje među konzolama 1,5m	0,2 kN/m
Rastojanje među konzolama 2,0m	0,1 kN/m
Rastojanje među konzolama 2,5m	0,1 kN/m
Širina	1,97 in
Širina	50 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	55 mm
Visina	2,17 in
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje
Zaštita od požara	Održavanje funkcionalnosti noseće konstrucije specifične za kablove

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001076	m	3 m

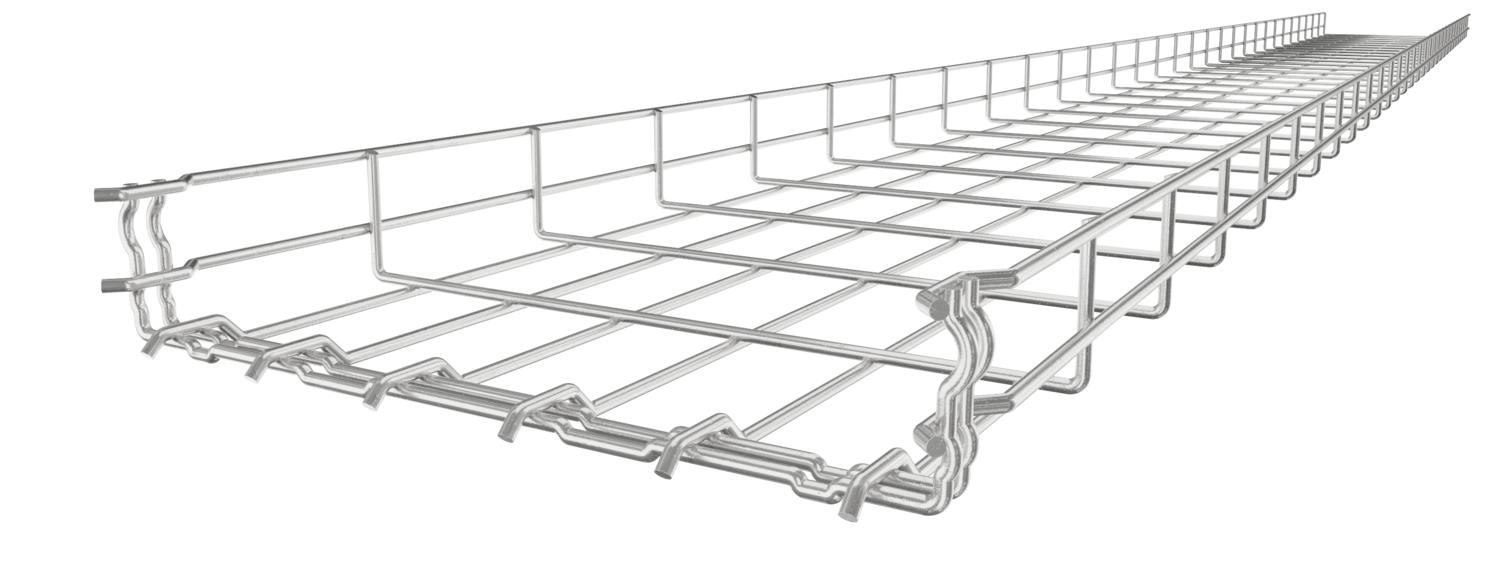

GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001085	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni A2	DGRR 50 A2	6001860	m	3 m
Ugaona spojnica A2	GEV 36 A2	6016731	Komad	20 Komad

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 45 A2	TSG 45 A2	6062025	m	3 m
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Završni lim za kablove A2	KAB GR A2	6220145	Komad	10 Komad
