Mrežasti nosač kablova GR-Magic® 55 A4 3000 | 300 | 55 | 4,8 | 129 | da
morepic-1 morepic-2 video-1 video-2 video-3

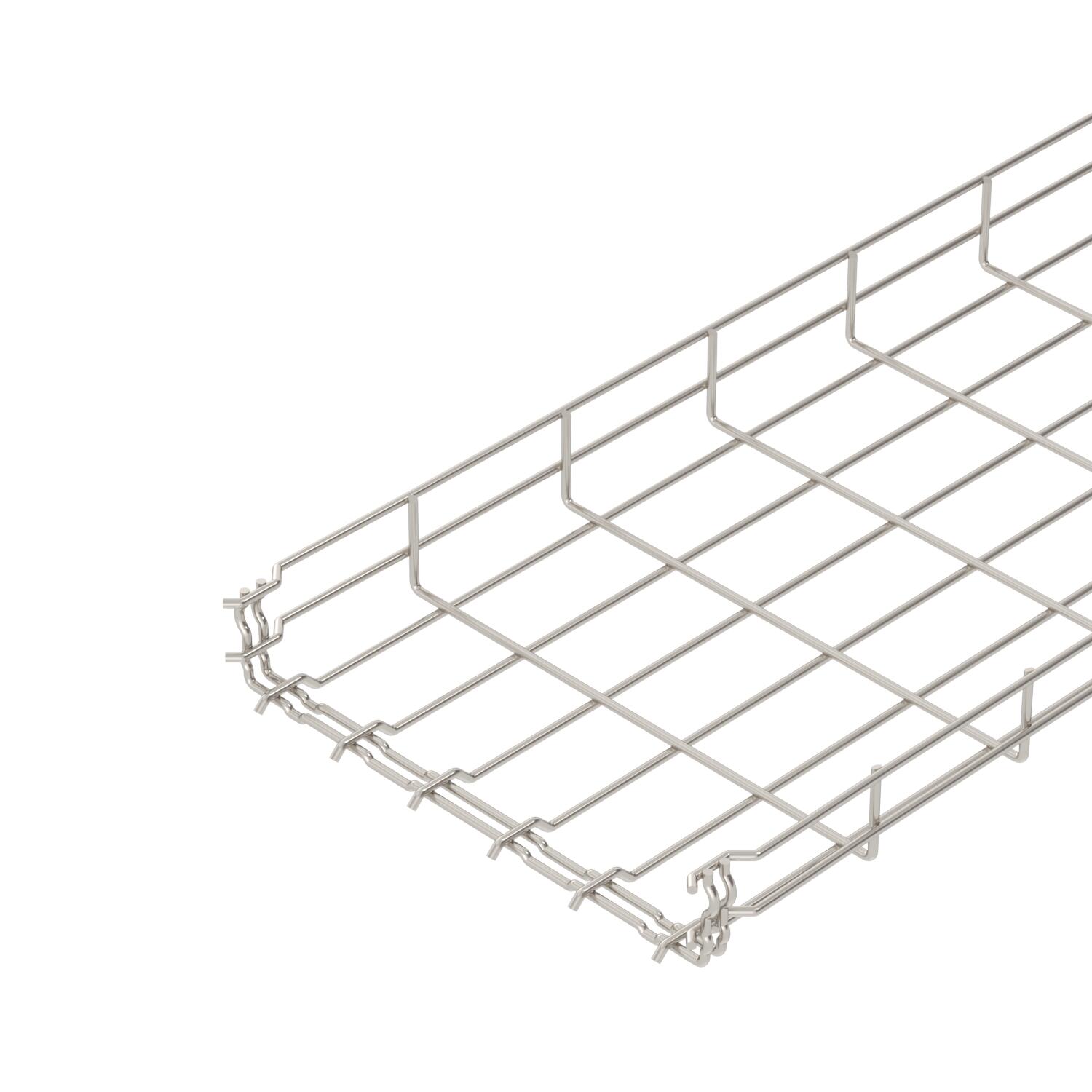

Mrežasti nosač kablova GR-Magic® 55 A4

Br.art. 6001093 | EAN 4012195166078

3000 mm
55 mm
Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Klasaodržanja funkcionalnosti E30
  • Function maintenance class E60
  • Klasaodržanja funkcionalnosti E90
Tehnički podaci

Tehnički podaci

Dimenzija 55x300x3000
Integrisana pregrada bez
Izvedba-za velike raspone ne
Korisni presek 129 cm²
Korisni presek 12900 mm²
Materijal plemeniti čelik, nerđajući 1.4401
Nerđajući čelik, nagrižen da
Oblik profila U-Oblik
Održavanje funkcionalnosti da
Površina svetlo, naknadno obrađeno
Prečnik žice 4,8 mm
Spojnica bez vijaka da
Tip testa opterećenja prema IEC 61537 Tip II
Varijanta spojnice integrisana spojnica
Vrsta spojnice sistema nosača kablova Uklopno pričvršćivanje
Zaštita od požara Održavanje funkcionalnosti noseće konstrucije specifične za kablove

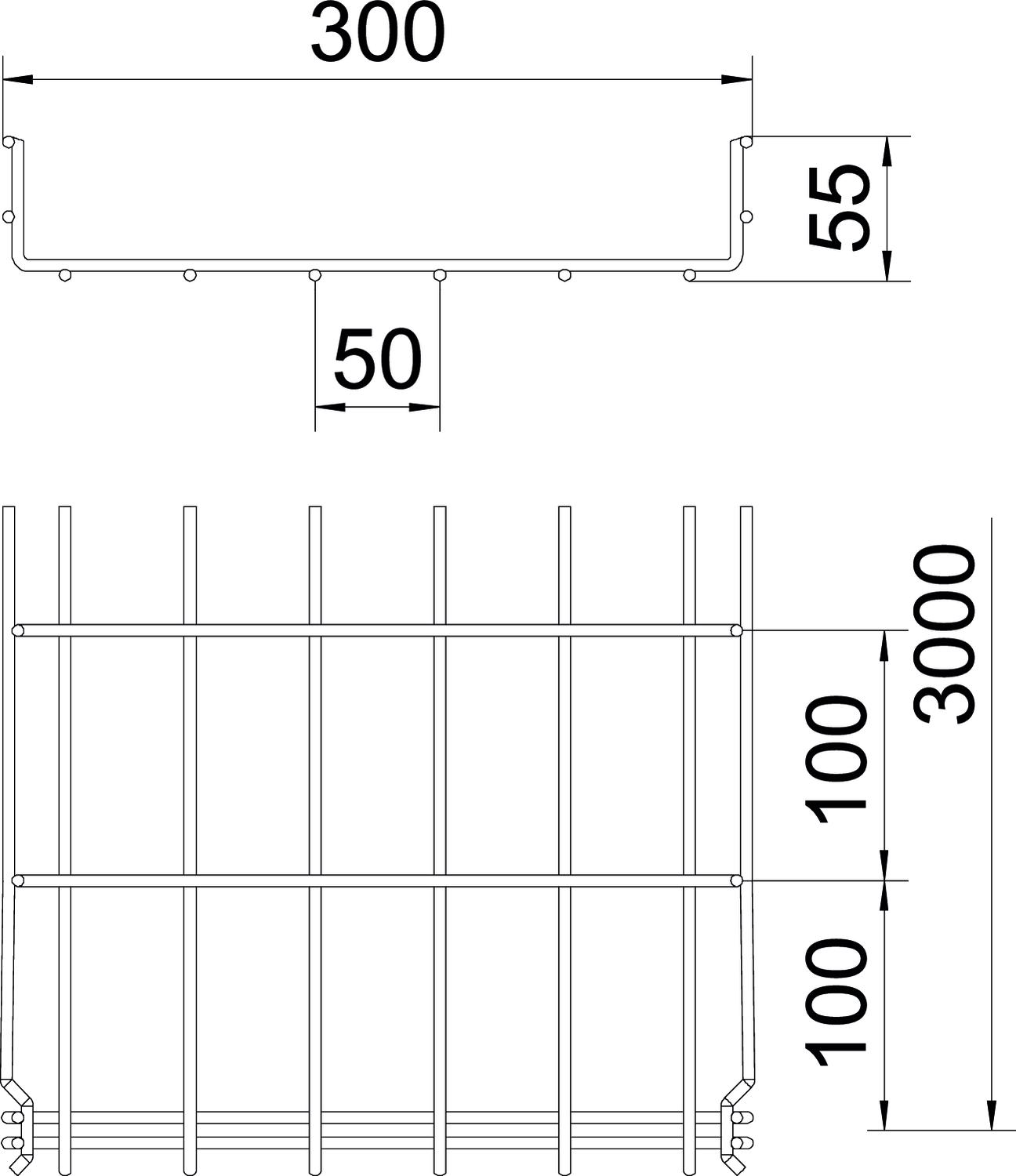

Dimenzije

Dimenzija B 300 mm
Dimenzija H 58 mm
Dužina 3000 mm
Širina 300 mm
Širina 11,81 in
Visina 55 mm
Visina 2,17 in

Zaťaženie

Rastojanje među konzolama 1,0m 0,7 kN/m
Rastojanje među konzolama 1,5m 0,5 kN/m
Rastojanje među konzolama 2,0m 0,25 kN/m
Rastojanje među konzolama 2,5m 0,2 kN/m

Tehnički podaci

Dijagram opterećenja mrežastog nosača kablova tipa GRM 55 VA

Dijagram opterećenja mrežastog nosača kablova tipa GRM 55 VA
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Prečnik žice Korisni presek Održavanje funkcionalnosti Br.art. Količina malo pakovanje
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² da 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² da 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² da 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² da 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² da 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² da 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ne 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ne 6001099
3 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Ugaona spojnica A4 Ugaona spojnica A4 GEV 36 A4 6016764
10 Komad
Poklopac, pun DD Poklopac, pun DD DRLU 300 A4 6052994
3 m

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Pregrada 45 A4 Pregrada 45 A4 TSG 45 A4 6062028
3 m
