Mrežasti nosač kablova GR-Magic® 55 FT

Br.art. 6001432 | EAN 4012196815173

3000 mm
55 mm
Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Tačni podaci o UL-klasifikaciji nalaze se ud odgovarajućoj dozvoli.

  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Underwriters Laboratories Inc., SAD
  • Underwriters Laboratories Inc., SAD
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

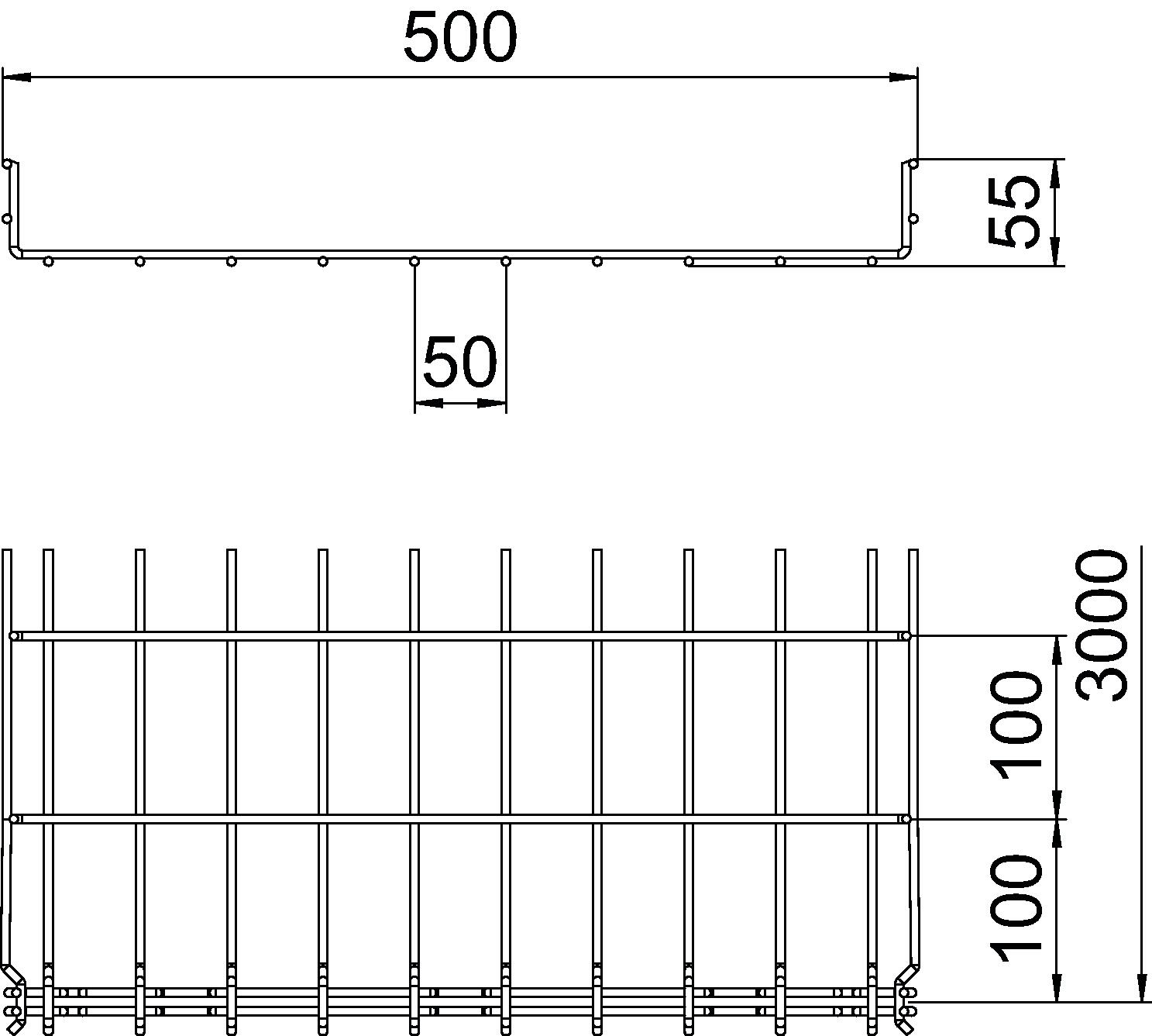

Dimenzija 55x500x3000
Dimenzija B 500 mm
Dimenzija H 58 mm
Dužina 3000 mm
Integrisana pregrada bez
Izvedba-za velike raspone ne
Korisni presek 220 cm²
Korisni presek 22000 mm²
Materijal Čelik
Nerđajući čelik, nagrižen ne
Oblik profila U-Oblik
Održavanje funkcionalnosti ne
Površina vruće pocinkano utapanjem
Prečnik žice 4,8 mm
Rastojanje među konzolama 1,0m 0,9 kN/m
Rastojanje među konzolama 1,5m 0,6 kN/m
Rastojanje među konzolama 2,0m 0,3 kN/m
Rastojanje među konzolama 2,5m 0,25 kN/m
Širina 500 mm
Širina 19,69 in
Spojnica bez vijaka da
Tip testa opterećenja prema IEC 61537 Tip II
Varijanta spojnice integrisana spojnica
Visina 55 mm
Visina 2,17 in
Vrsta spojnice sistema nosača kablova Uklopno pričvršćivanje

Tehnički podaci

Dijagram opterećenja Mrežasti nosač kablova GR-Magic tip GRM 55

Dijagram opterećenja Mrežasti nosač kablova GR-Magic tip GRM 55
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Prečnik žice Korisni presek Održavanje funkcionalnosti Br.art. Količina malo pakovanje
GRM 55 50 FT 3000 mm 50 mm 55 mm 3,9 mm 16 cm² da 6001415
3 m
GRM 55 100 FT 3000 mm 100 mm 55 mm 3,9 mm 40 cm² da 6001416
3 m
GRM 55 200 FT 3000 mm 200 mm 55 mm 3,9 mm 87 cm² da 6001420
3 m
GRM 55 300 FT 3000 mm 300 mm 55 mm 4,8 mm 129 cm² da 6001424
3 m
GRM 55 500 FT 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ne 6001432
3 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni FT Poklopac za mrežasti nosač kablova, uskočni FT DGRR 500 FT 6001832
3 m
Ugaona spojnica FT Ugaona spojnica FT GEV 36 FT 6016723
20 Komad

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Stezni komad za pričvršćivanje pregrada Stezni komad za pričvršćivanje pregrada KS GR A2 6062282
30 Komad
Pregrada 45 DD Pregrada 45 DD TSG 45 DD 6062321
3 m
Završni lim za kablove FT Završni lim za kablove FT KAB GR FT 6220142
10 Komad
