Mrežasti nosač kablova GR-Magic® 55 G 3000 | 200 | 55 | 4,8 | 87 | da

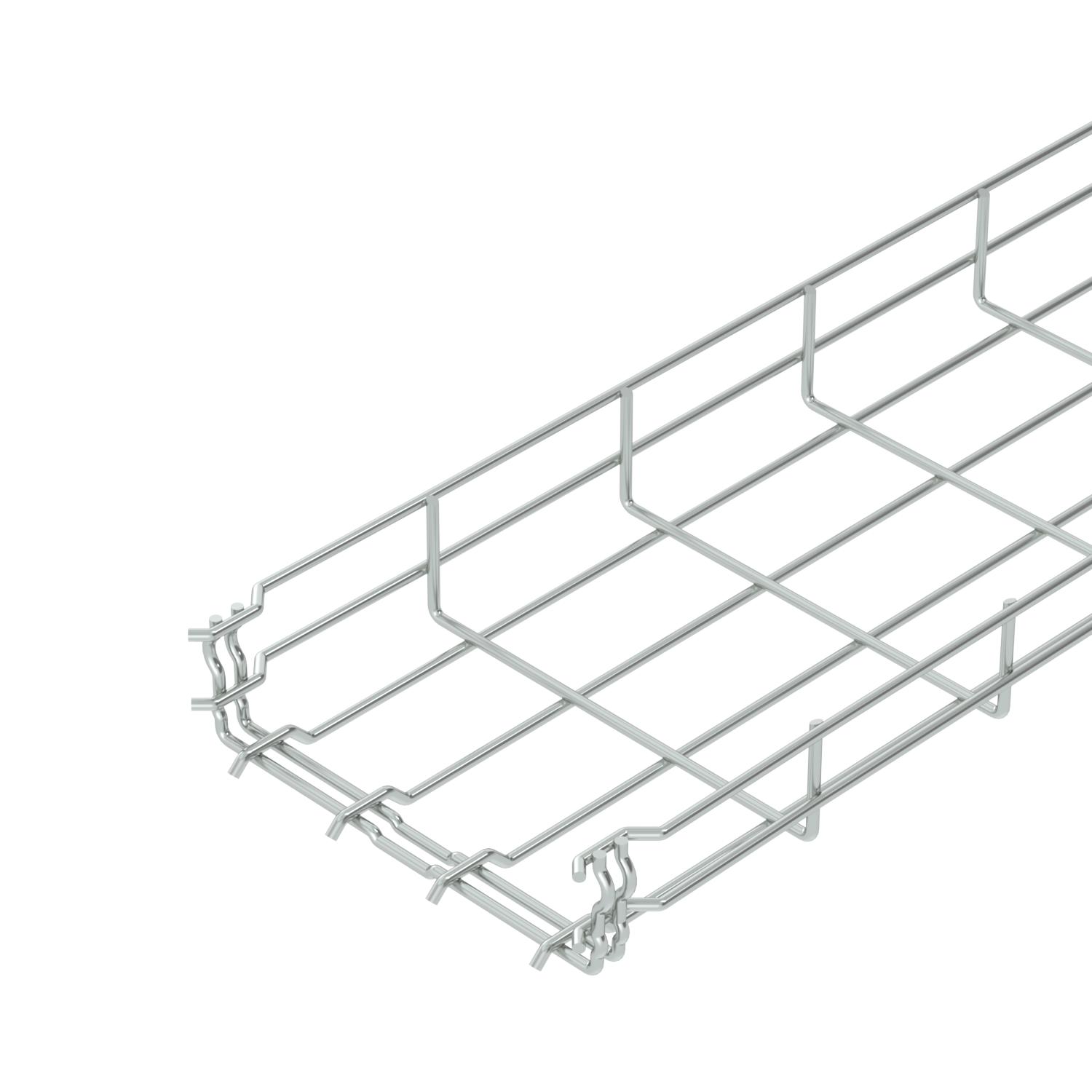

Mrežasti nosač kablova GR-Magic® 55 G

Br.art. 6001447 | EAN 4012195045274

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	55 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti

Nazad na pregled

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Tačni podaci o UL-klasifikaciji nalaze se ud odgovarajućoj dozvoli.

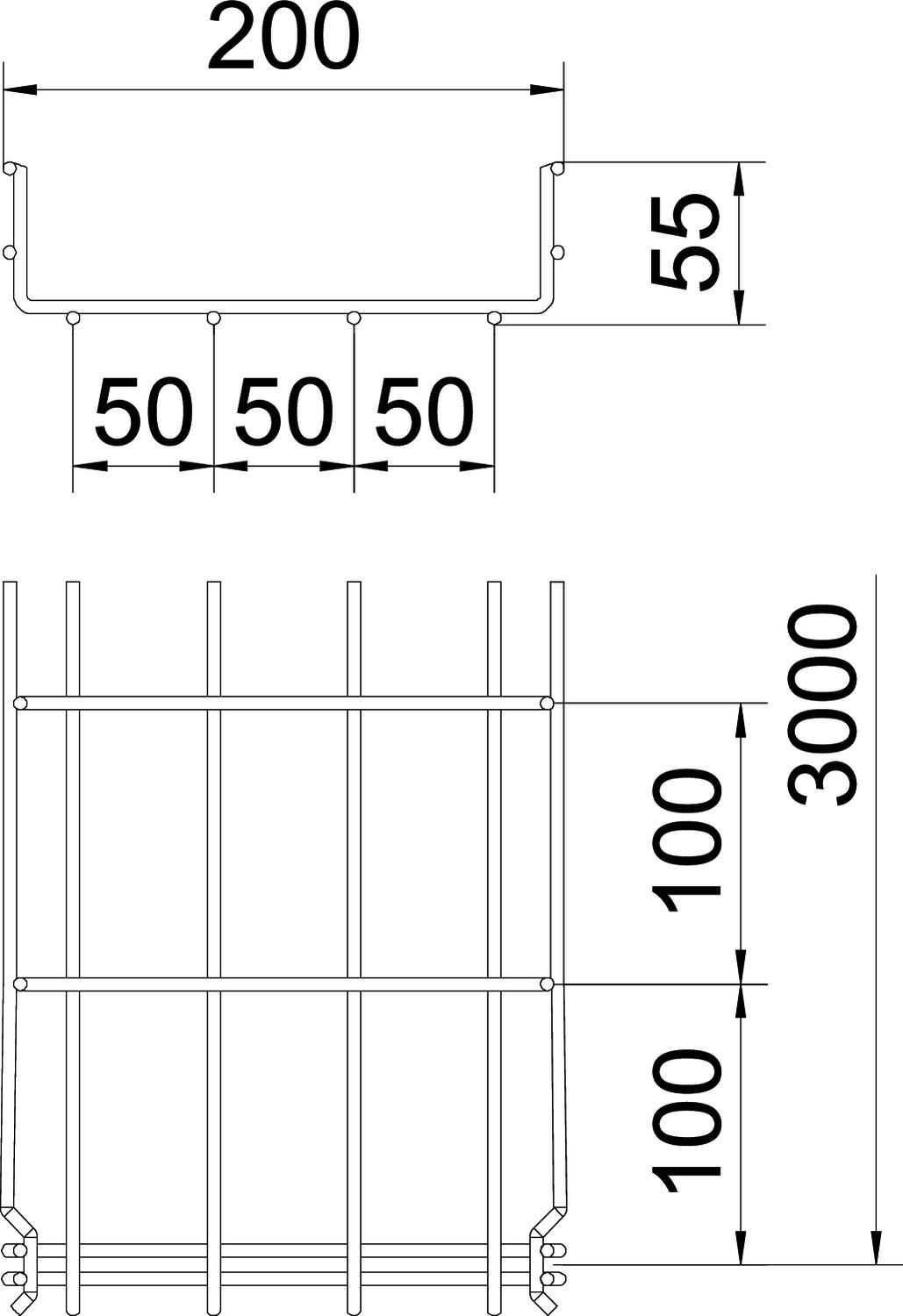

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).

Ispitano za održavanje funkcija u skladu sa DIN 4102, deo 12 (tip: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, verzija montaže i parametri u skladu sa važećim test sertifikatom).

Ispitano za ugradnju iznad spuštenih plafona za zaštitu od požara (tip: GRM 55 100 G,… GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, izloženost vatri 30 minuta, izvršenje instalacije i parametri prema izjavama o zaštiti od požara).

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	2,8008 kg CO2e / 1 Metar
Dimenzija	55x200x3000
Dimenzija B	200 mm
Dimenzija H	58 mm
Dužina	3000 mm
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	87 cm²
Korisni presek	8700 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik
Održavanje funkcionalnosti	da
Površina	galvanski pocinkovano

Prečnik žice	4,8 mm
Rastojanje među konzolama 1,0m	0,7 kN/m
Rastojanje među konzolama 1,5m	0,5 kN/m
Rastojanje među konzolama 2,0m	0,25 kN/m
Rastojanje među konzolama 2,5m	0,2 kN/m
Širina	7,87 in
Širina	200 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	55 mm
Visina	2,17 in
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje
Zaštita od požara	Održavanje funkcionalnosti noseće konstrucije specifične za kablove, Primena protivpožarnih prekrivača

Tehnički podaci

Dijagram opterećenja Mrežasti nosač kablova GR-Magic tip GRM 55

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	ne	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001454	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

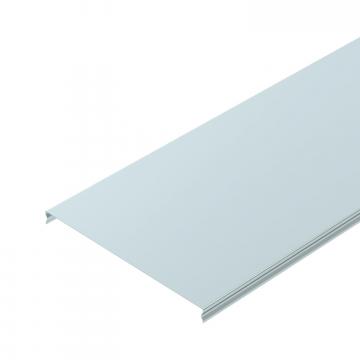

Poklopac za mrežasti nosač kablova, uskočni FS	DGRR 200 FS	6001846	m	3 m
Ugaona spojnica G	GEV 36 G	6016715	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Završni lim za kablove FS	KAB GR FS	6220139	Komad	10 Komad
