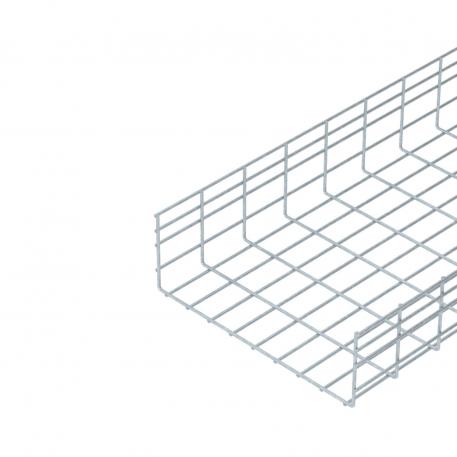

Mrežasti nosač kablova za velika opterećenja SGR 155 FT

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	155 mm

Prečnik žice	6 mm

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

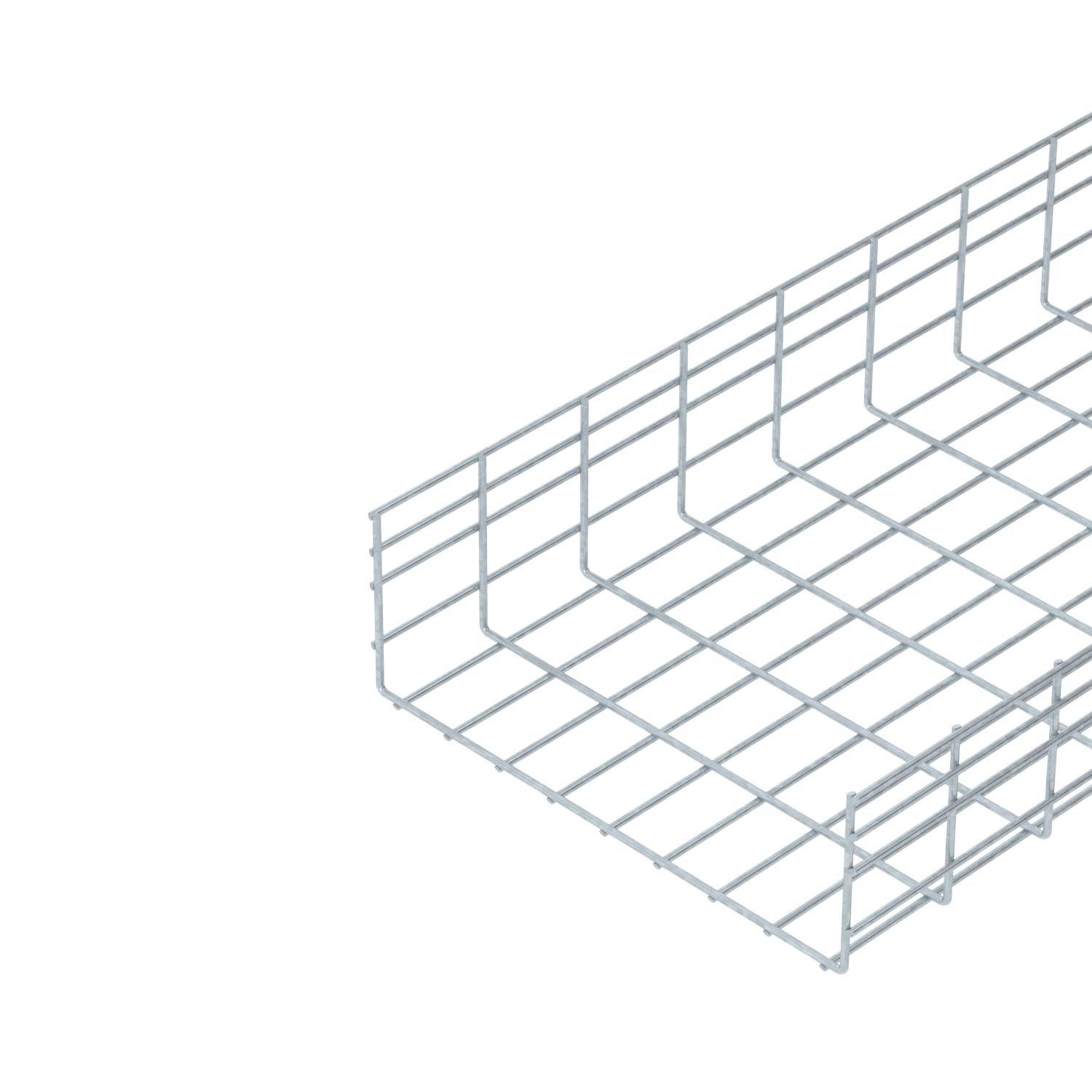

Mrežasti nosač kablova od punktirano zavarene čelične žice bočne visine 155 mm.

Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Tehnički podaci

Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	11,11 kg CO₂e / 1 Metar

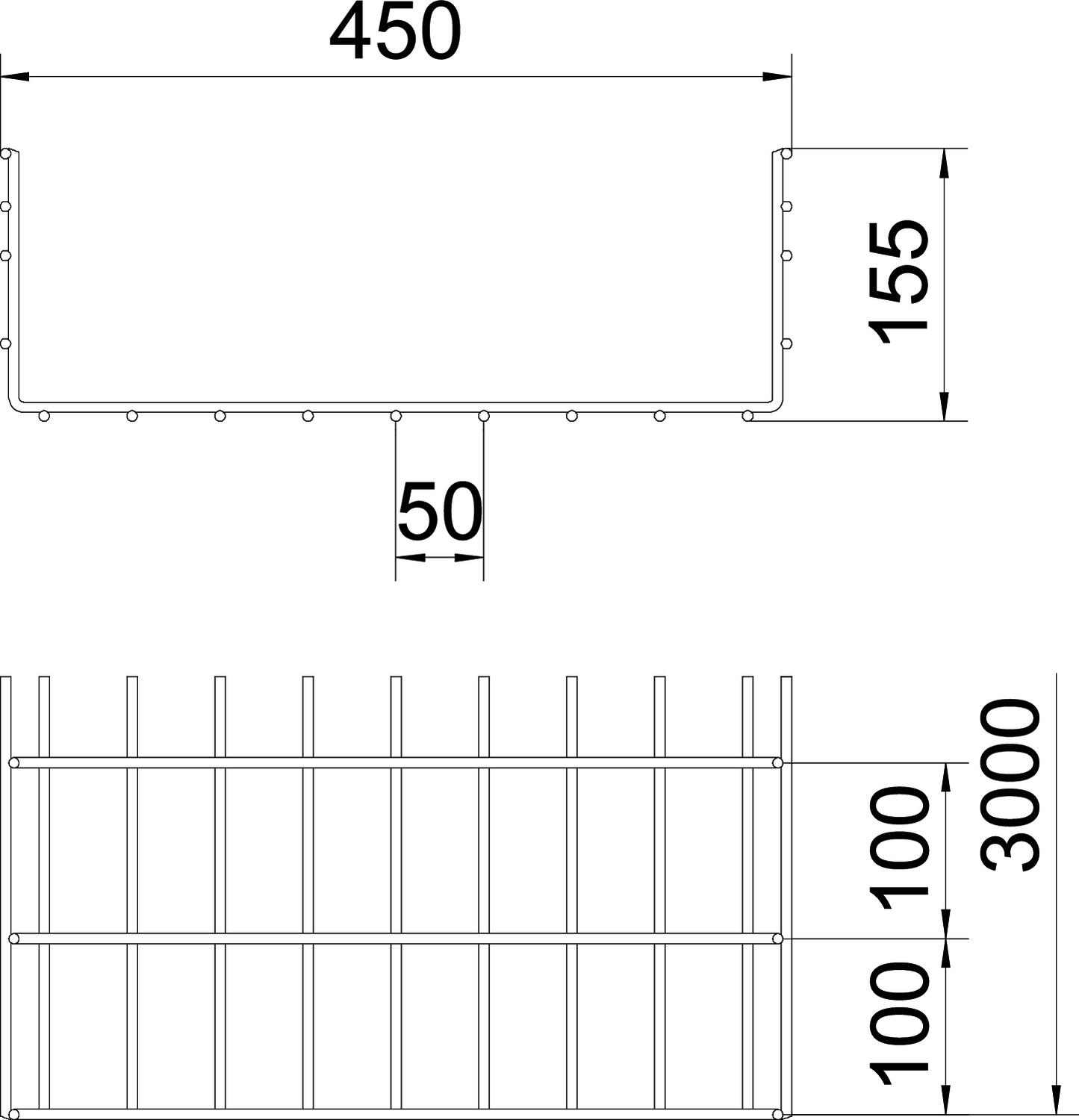

Dimenzija	155x450x3000
Dimenzija B	450 mm
Dužina	3000 mm
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	66300 mm²
Korisni presek	663 cm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Prečnik žice	6 mm

Rastojanje među konzolama 1,0m	4,1 kN/m
Rastojanje među konzolama 1,5m	2,5 kN/m
Rastojanje među konzolama 2,0m	1,6 kN/m
Rastojanje među konzolama 2,5m	1,15 kN/m
Rastojanje među konzolama 3,0m	0,95 kN/m
Rastojanje među konzolama 3,5m	0,83 kN/m
Rastojanje među konzolama 4,0m	0,6 kN/m
Širina	17,72 in
Širina	450 mm
Spojnica bez vijaka	ne
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	6,1 in
Visina	155 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	ne	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	ne	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	ne	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	ne	6003698	m	3 m
