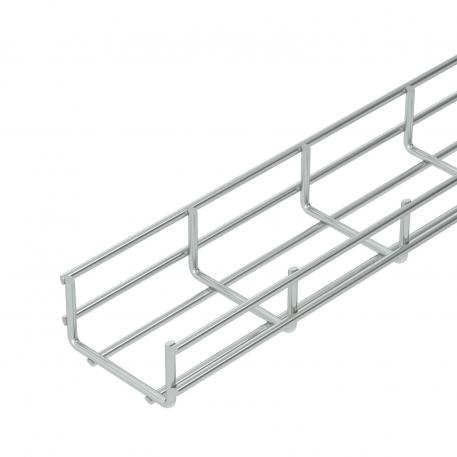

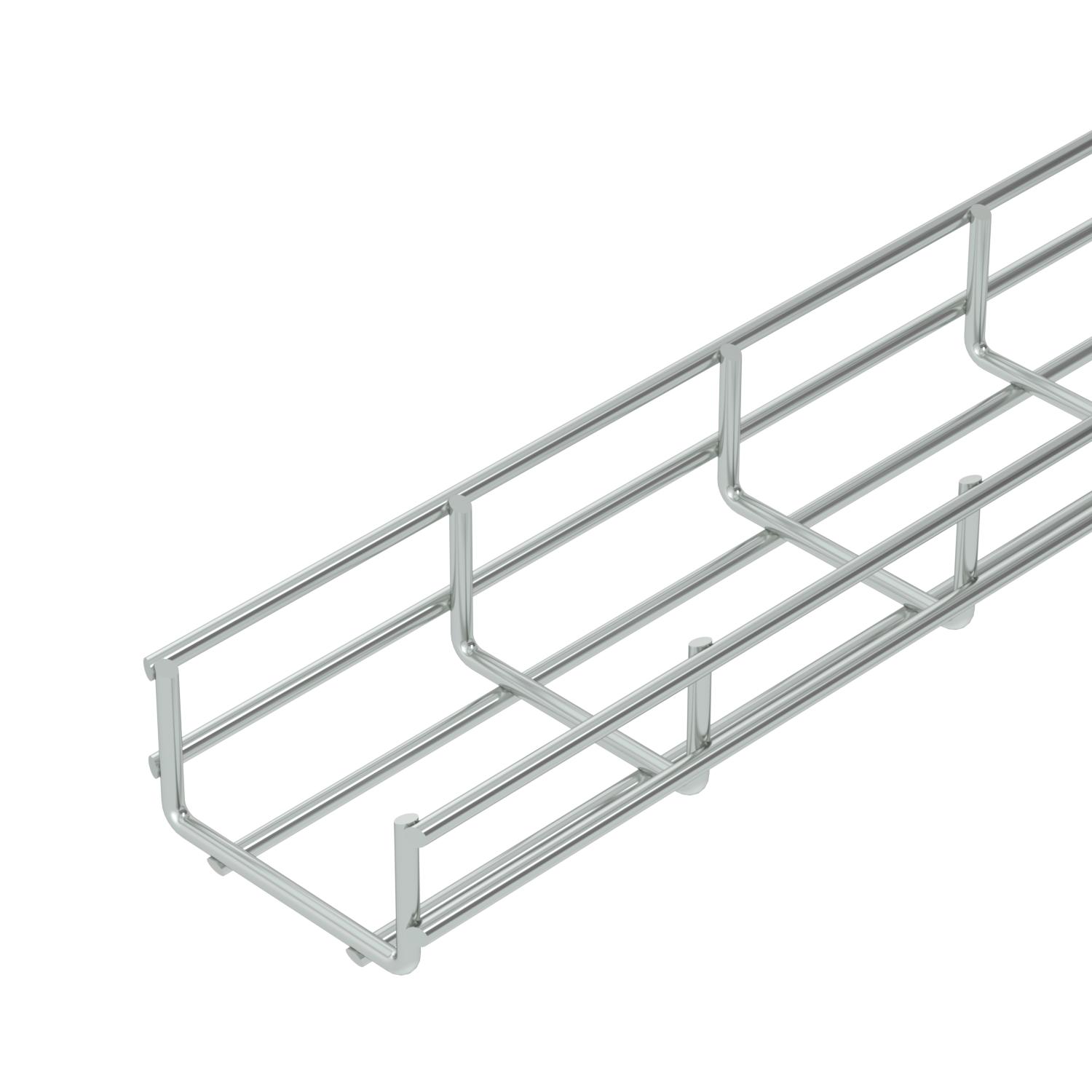

Mrežasti nosač kablova za velika opterećenja SGR 55 G

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	55 mm

Prečnik žice	6 mm

Korisni presek

Održavanje funkcionalnosti	ne

Nazad na pregled

Opis proizvoda

Opis proizvoda

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

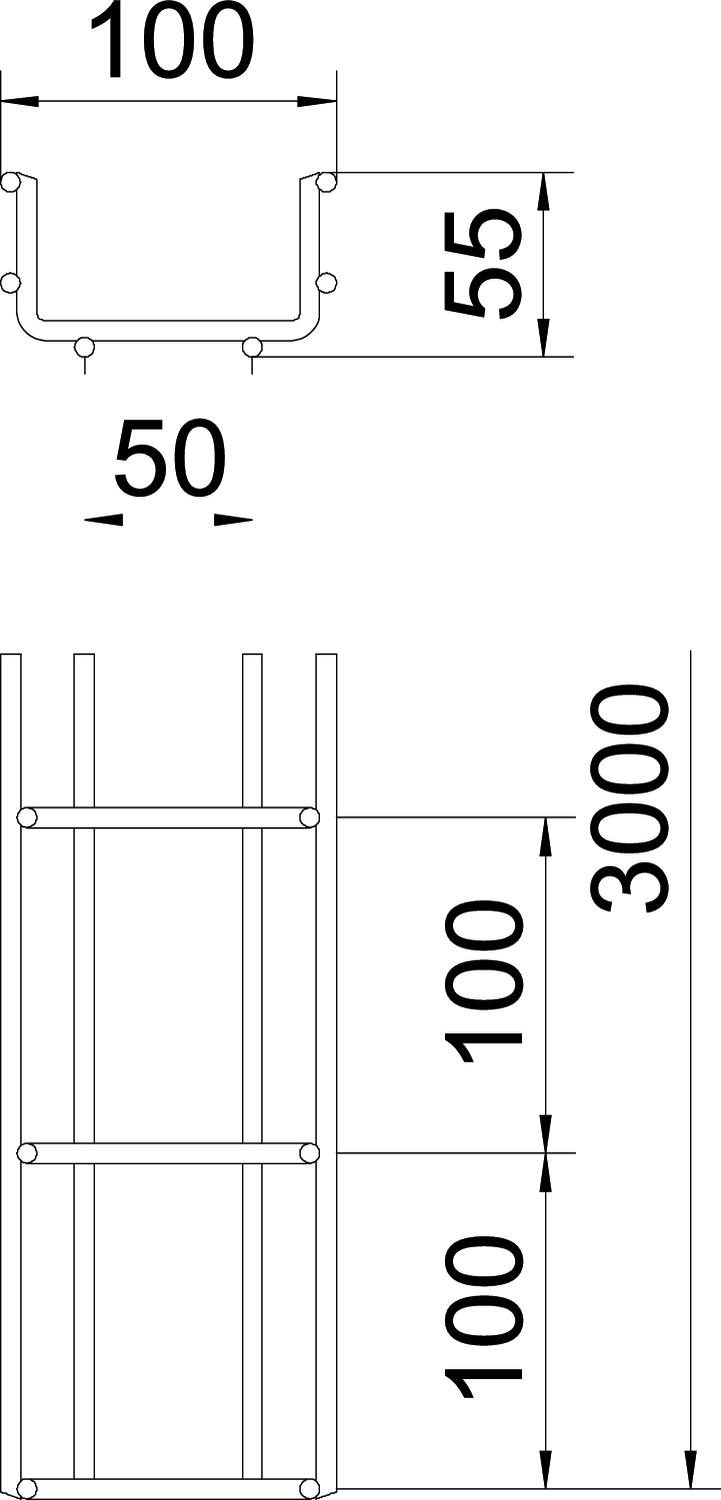

Dimenzije otvora na mreži iznose 50 x 100 mm.

Varijanta od nerđajućeg čelika na upit.

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	3,2694 kg CO2e / 1 Metar
Dimenzija	55x100x3000
Dimenzija B	100 mm
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	40 cm²
Korisni presek	4000 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	galvanski pocinkovano

Prečnik žice	6 mm
Rastojanje među konzolama 1,0m	2 kN/m
Rastojanje među konzolama 1,5m	1,15 kN/m
Rastojanje među konzolama 2,0m	0,75 kN/m
Rastojanje među konzolama 3,0m	0,4 kN/m
Širina	3,94 in
Širina	100 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	2,17 in
Visina	55 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

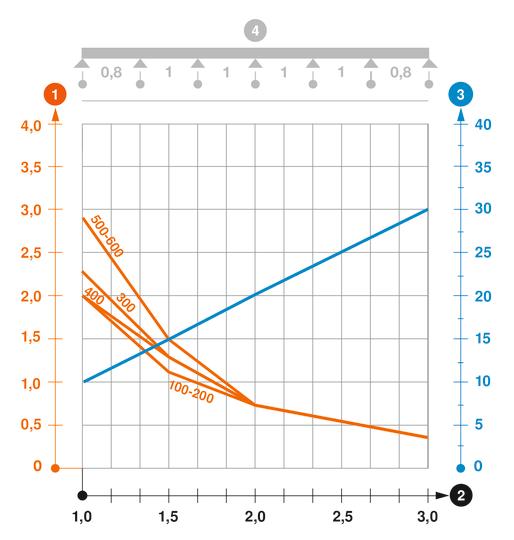

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	ne	6005470	m	3 m

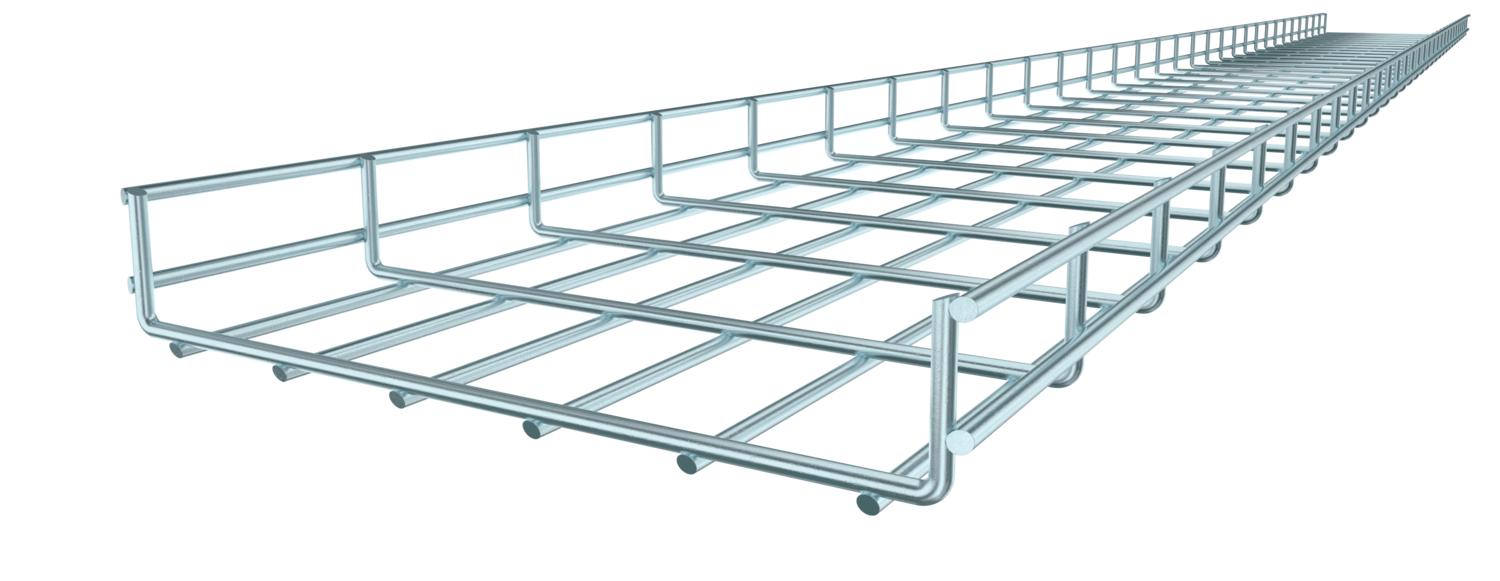

SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	ne	6005474	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Spojnica kanala G	GUV 6 G	6016572	Komad	20 Komad
Poklopac, pun FS	DRLU 100 FS	6052103	m	3 m

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Zaštitne kape	SGR KS OR	6003758	Komad	500 Komad
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
Stezaljka poklopca, univerzalna A2	DKU A2	6065600	Komad	20 Komad
Završni lim za kablove FS	KAB GR FS	6220139	Komad	10 Komad
