MSR zaštita za 2-polno napajanje 110 V 2 | 150 | 200 | IP20

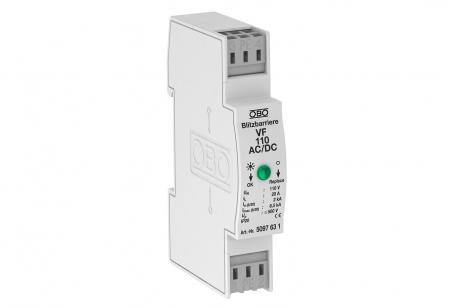

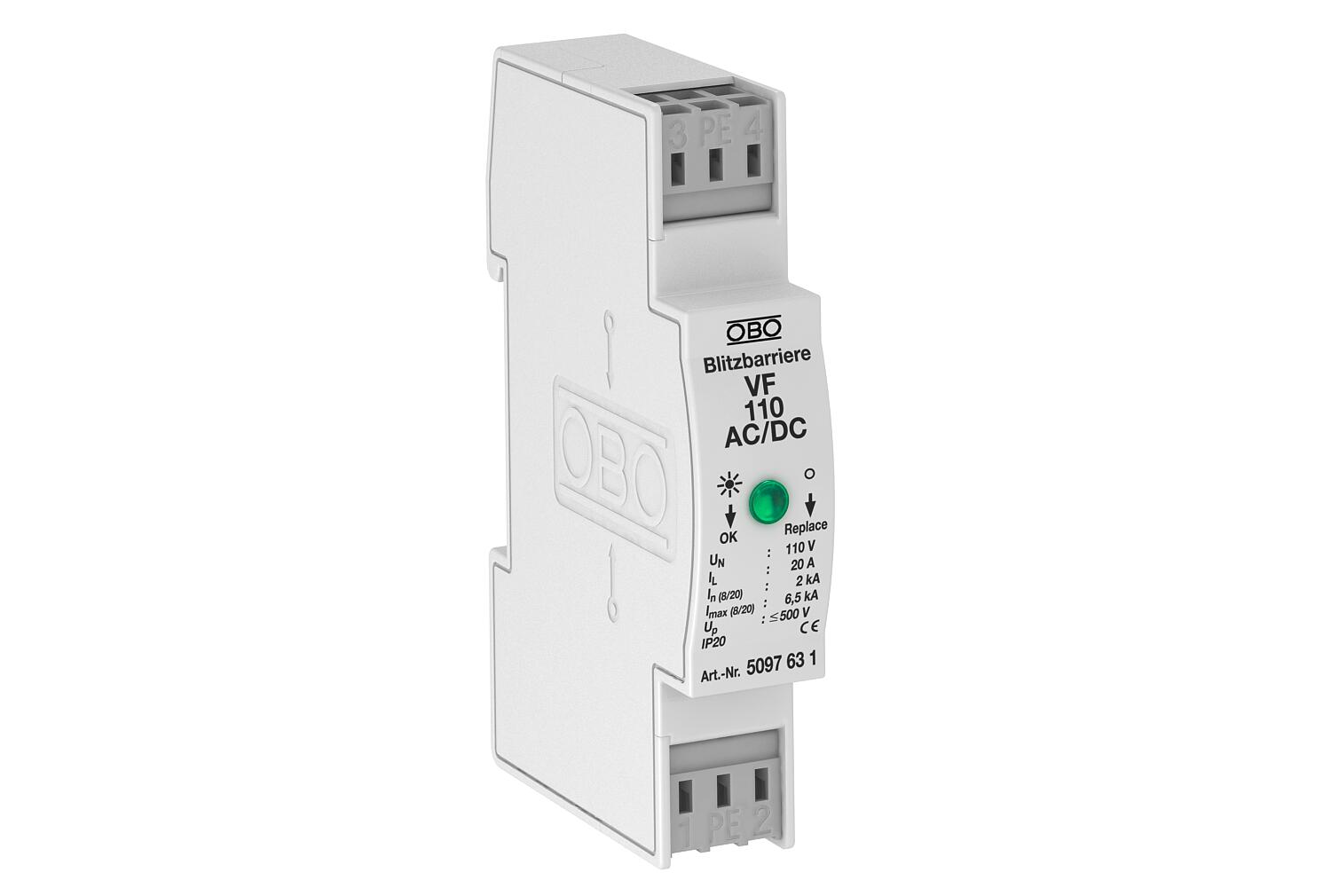

MSR zaštita za 2-polno napajanje 110 V

Br.art. 5097631 | EAN 4012195578154

Br.art. / Tip

Varijanta polova	2

Največi trajni napon AC

Najveći trajni napon DC

Vrsta zaštite	IP20

Nazad na pregled

Opis proizvoda

Opis proizvoda

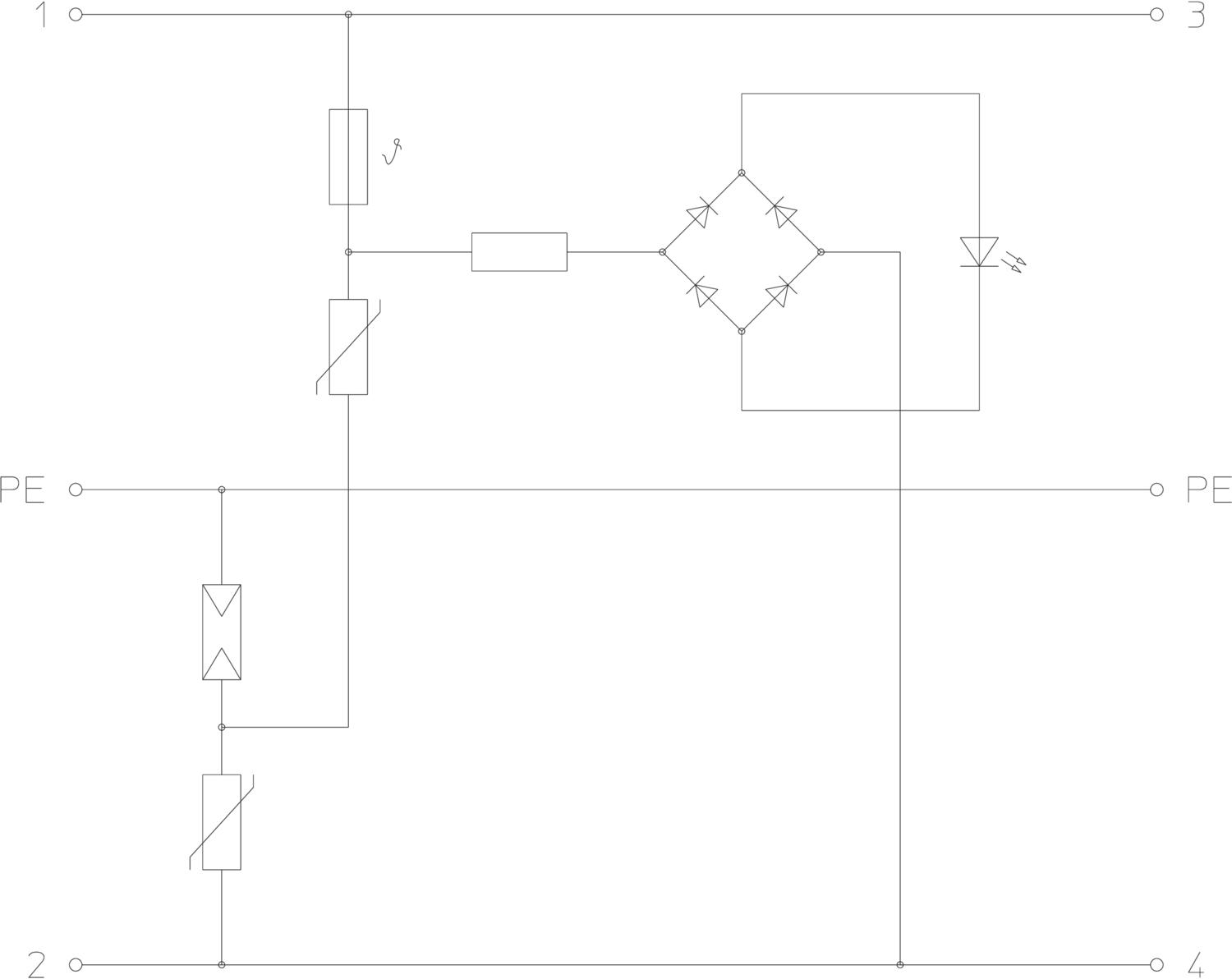

Zaštita od prenapona / fina mrežna zaštita tip 3 prema EN 61643-11

• Za sistemom sa jednosmernim i naizmeničnim naponima
• Sa optičkim indikatorom funkcije
• Sa priklj. klemama bez vijaka, lakim za montažu

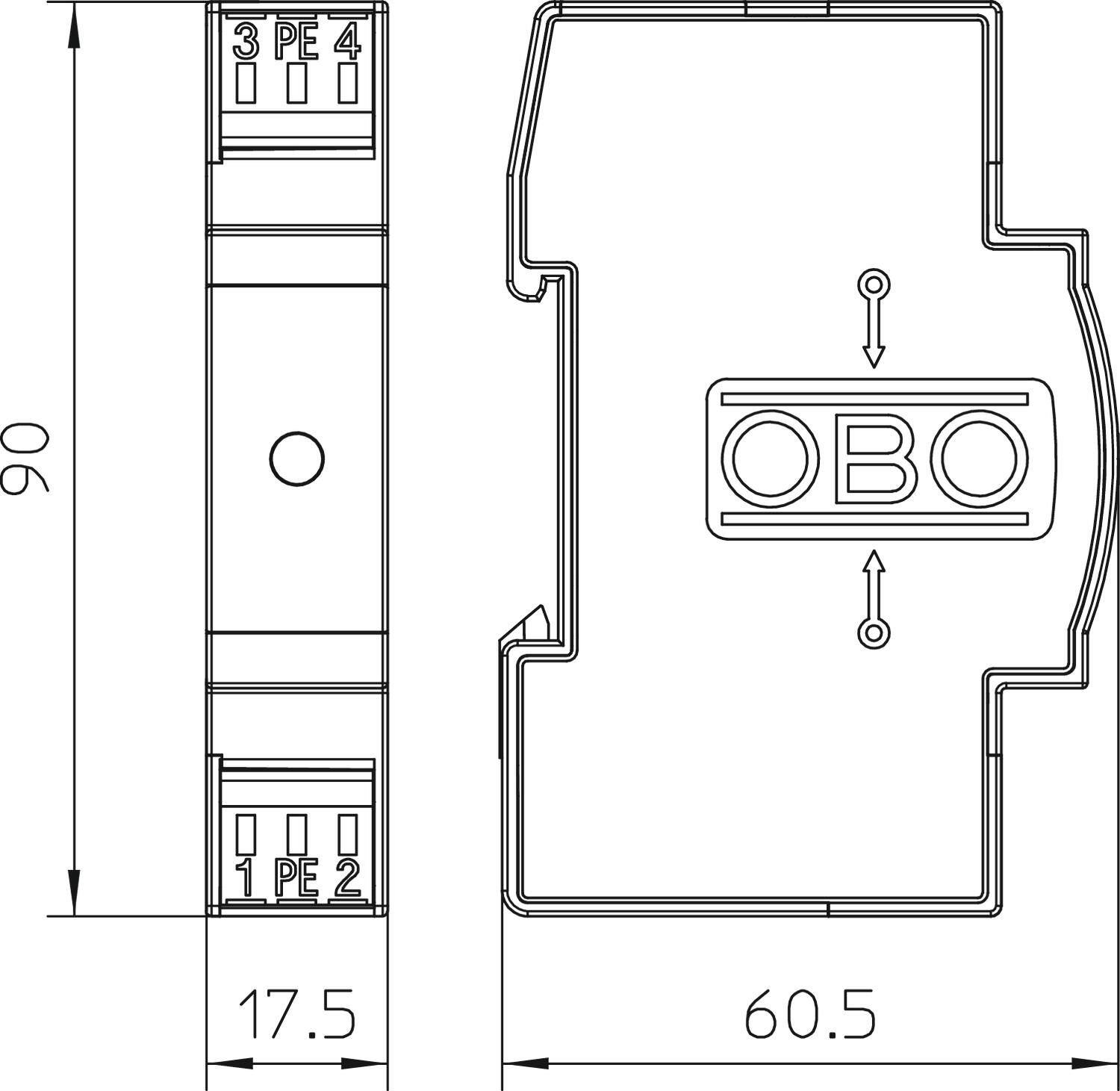

• Dimenzije rastera 17,5 mm koji štede na prostoru
• Y-prekidač

Primena: Univerzalna primena na 35 mm-profilnim šinama u svim uobičajenim kućištima razdelnika.

Tehnički podaci

Tehnički podaci

Broj el. polova	3
CO2 otisak (GWP) od kolevke do kapije	0,4043 kg CO2e / 1 Komad
Daljinska signalizacija	ne
Dimenzija	110V AC
Ispitna klasa tip 3	da
Izduvno	ne
Kontaktno vreme	<25 ns
LPZ	2→3
Maks. prenaponska zaštita mreže	20
Maksimalna udarna struja odvođenja (8/20 μs)	6,5 kA
Maksimalni preventivni osigurač	20 A
Način montaže	Torban šina 35 mm
Največi trajni napon AC	150 V
Najveći trajni napon DC	200 V
Nominalna struja odvođenja (8/20 µs)	2 kA
Nominalni napon AC (50 / 60 Hz)	110 V
Oblik mreže	ostalo

OBO nominalna struja opterećenja (klema ulaza/izlaza)	20 A
Prag zaštite žila - zemlja	<1400 V
Prag zaštite žila - žila	<500 V
Prečnik krutog provodnika (jedno-/višežilni) maks.	2,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	0,14 mm²
Radna temperatura maks.	80 °C
Radna temperatura min.	-40 °C
Signalizacija na uređaju	vizuelno
SPD prema EN 61643-11	Tip 3
SPD prema IEC 61643-1	klasa III
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
Varijanta	110 V verzija
Varijanta ispitana na eksplozije	ne
Varijanta polova	2
Vrsta zaštite	IP20

Svi tipovi

Svi tipovi

Tip	Varijanta polova	Največi trajni napon AC	Najveći trajni napon DC	Vrsta zaštite	Br.art.	Količina	malo pakovanje
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Komad	1 Komad
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Komad	1 Komad
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Komad	1 Komad
VF110-AC DC	2	150 V	200 V	IP20	5097631	Komad	1 Komad
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Komad	1 Komad
