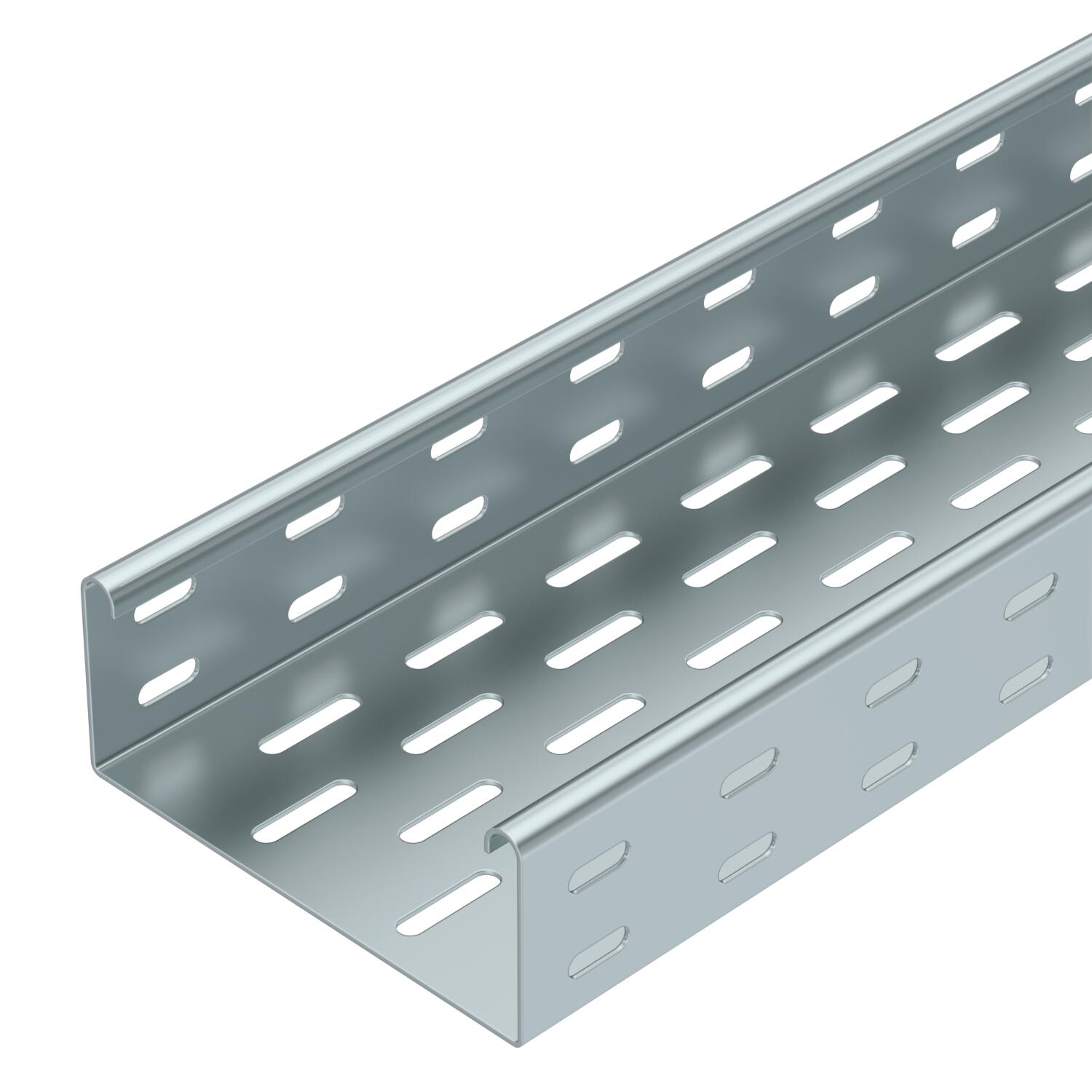

Nosač kablova SKS 60 FS

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina lima	1,5 mm

Održavanje funkcionalnosti

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

SKS 60 = Sistem nosača kablova za velika opterećenja bočne visine 60 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	8,195 kg CO₂e / 1 Metar
Debljina lima	1,5 mm
Debljina lima	0,06 in

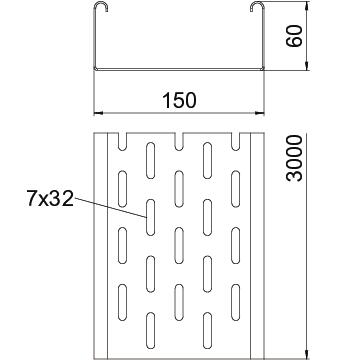

Dimenzija	60x150x3000
Dimenzija B	150 mm
Dužina	10 ft
Dužina	3000 mm
Isporučeni pribor	Brza spojnica RLVL 60
Izvedba-za velike raspone	ne
Korisni presek	8800 mm²
Korisni presek	88 cm²
Maß W	150 mm
Materijal	Čelik
Montažna perforacija u podu	da
NATO otvor	ne

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	da
Podna perforacija	7x32
Površina	hladno pocinkovano
Rastojanje među konzolama 1,5m	2,65 kN/m
Rastojanje među konzolama 2,0m	1,8 kN/m
Rastojanje među konzolama 2,5m	1,15 kN/m
Rastojanje među konzolama 3,0m	0,5 kN/m
Sa poklopcem	ne
Širina	150 mm
Širina	6 in
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	Isporučena spojnica
Visina	60 mm
Visina	2 in
Vrsta spojnice sistema nosača kablova	zašrafljeno
Zaštita od požara	Održavanje funkcionalnosti standardne noseće konstrukcije

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Debljina lima	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
SKS 610 FS	3000 mm	100 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	ne	Čelik	hladno pocinkovano	6056407	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	ne	Čelik	hladno pocinkovano	6056601	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FS	RLVK 60 FS	6067093	Komad	10 Komad
Brza spojnica FS	RV 615 FS	6068162	Komad	10 Komad

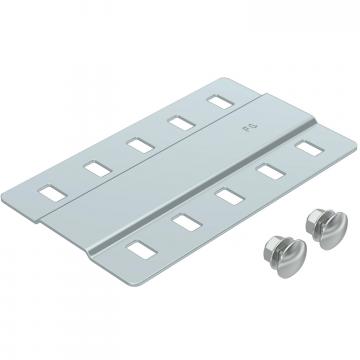

Prag FS	SSLB 150 FS	7070209	Komad	20 Komad
Krivina 45° 60 FS	RB 45 615 FS	6036102	Komad	1 Komad
Krivina 90° 60 FS	RB 90 615 FS	6036562	Komad	1 Komad
Krivina sa podesivim uglom 60 FS	RB W 615 FS	6037102	Komad	1 Komad
Ugradna račva 60 FS	RAA 615 FS	6042113	Komad	1 Komad
T-komad 60 FS	RT 615 FS	6038102	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 150 FS	6052150	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
