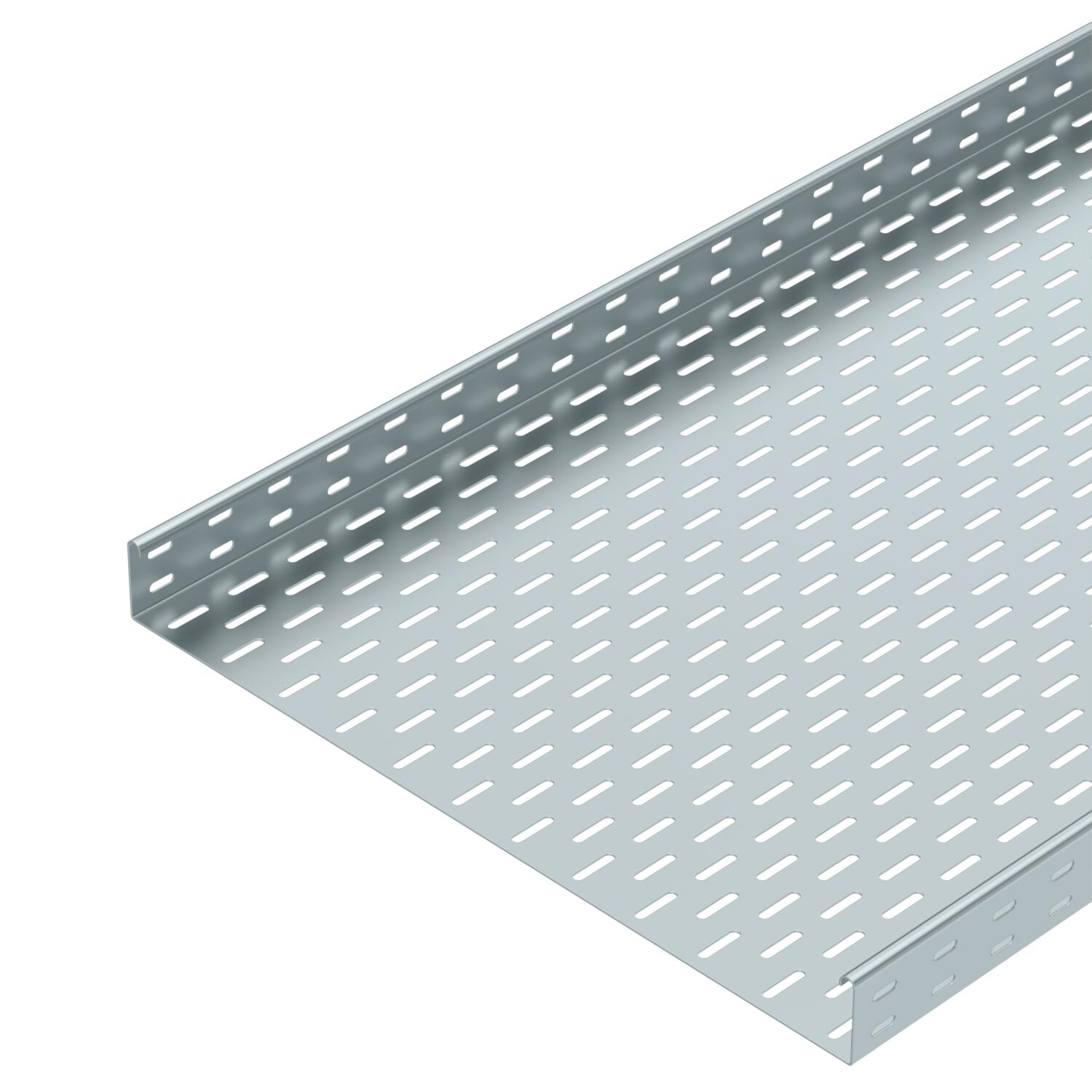

Nosač kablova SKS 60 FS

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina lima	1,5 mm

Održavanje funkcionalnosti

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

SKS 60 = Sistem nosača kablova za velika opterećenja bočne visine 60 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	20,566 kg CO₂e / 1 Metar
Debljina lima	1,5 mm
Debljina lima	0,06 in

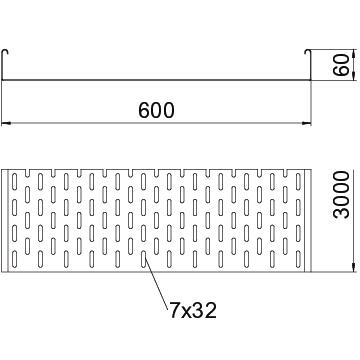

Dimenzija	60x600x3000
Dimenzija B	600 mm
Dimenzije	60 x 600
Dužina	10 ft
Dužina	3000 mm
Isporučeni pribor	Brza spojnica RLVL 60
Izvedba-za velike raspone	ne
Korisni presek	358 cm²
Korisni presek	35800 mm²
Maß W	600 mm
Materijal	Čelik
Montažna perforacija u podu	da

NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Podna perforacija	7x32
Površina	hladno pocinkovano
Rastojanje među konzolama 1,5m	2,65 kN/m
Rastojanje među konzolama 2,0m	1,8 kN/m
Rastojanje među konzolama 2,5m	1,15 kN/m
Rastojanje među konzolama 3,0m	0,5 kN/m
Sa poklopcem	ne
Širina	24 in
Širina	600 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	Isporučena spojnica
Visina	60 mm
Visina	2 in
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Debljina lima	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
SKS 610 FS	3000 mm	100 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	da	Čelik	hladno pocinkovano	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	ne	Čelik	hladno pocinkovano	6056407	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	ne	Čelik	hladno pocinkovano	6056601	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FS	RLVK 60 FS	6067093	Komad	10 Komad
Prag FS	SSLB 600 FS	7070233	Komad	20 Komad
Krivina 45° 60 FS	RB 45 660 FS	6036113	Komad	1 Komad
Krivina 90° 60 FS	RB 90 660 FS	6036572	Komad	1 Komad
Krivina sa podesivim uglom 60 FS	RB W 660 FS	6037112	Komad	1 Komad
Ugradna račva 60 FS	RAA 660 FS	6042123	Komad	1 Komad
T-komad 60 FS	RT 660 FS	6038112	Komad	1 Komad
Račva 60 FS	RK 660 FS	7027321	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 600 FS	6052606	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Krivina 90° 60 FS	RB 90 660 FS	7001312	Komad	1 Komad
