Nosač kablova za velike raspone WKSG 110 FS

Br.art. 6098119 | EAN 4012196351558

ne
6000 mm
2 mm
Opis proizvoda

Opis proizvoda

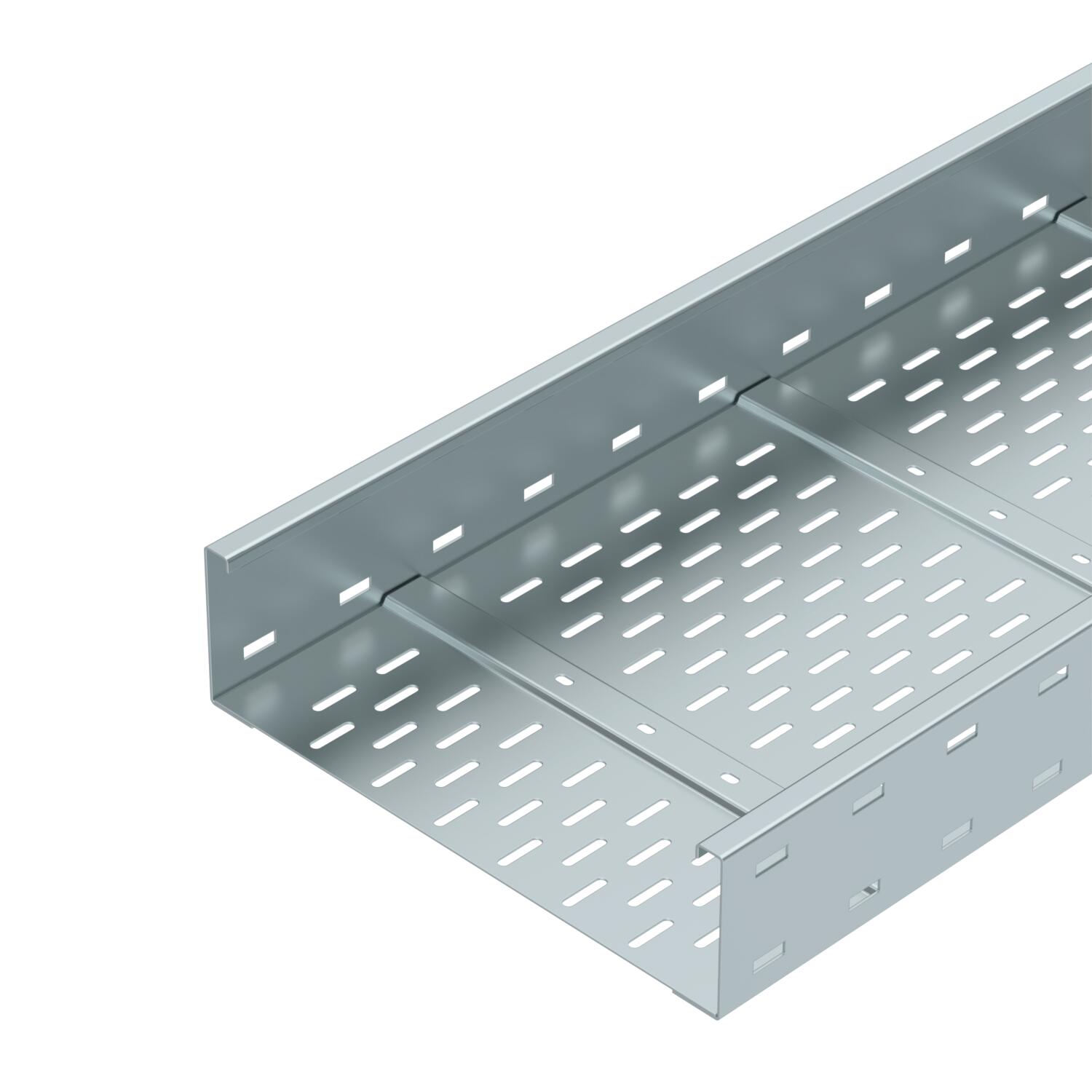

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Nosač kablova za velike raspone, bočna visina 110 mm
Tehnički podaci

Tehnički podaci

Bočne perforacije da
Debljina lima 2 mm

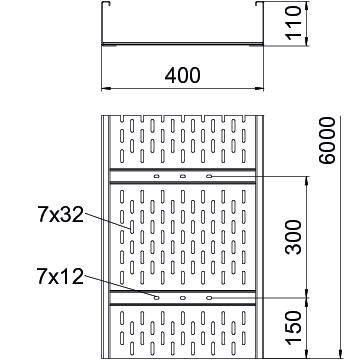

Dimenzija 110x400x6000
Dimenzija B 400 mm
Dimenzija H 10 mm
Dimenzija L 6000 mm
Dimenzije 400 x 110
Dužina 6000 mm
Izvedba-za velike raspone da
Korisna dužina 6000 mm
Korisni presek 40800 mm²
Korisni presek 408 cm²
Magnetna zaštita bez poklopca 20 dB
Magnetna zaštita sa poklopcem 50 dB
Materijal Čelik
Montažna perforacija u podu da
Nerđajući čelik, nagrižen ne
Održavanje funkcionalnosti ne
Površina hladno pocinkovano
Rastojanje među konzolama 3,0m 2,9 kN/m
Rastojanje među konzolama 3,5m 2,43 kN/m
Rastojanje među konzolama 4,0m 2 kN/m
Rastojanje među konzolama 4,5m 1,72 kN/m
Rastojanje među konzolama 5,0m 1,5 kN/m
Rastojanje među konzolama 6,0m 1 kN/m
Rastojanje među konzolama 7,0m 0,7 kN/m
Rastojanje među konzolama 8,0m 0,4 kN/m
Širina 400 mm
Varijanta spojnice bez spojnice
Visina 110 mm
Vrsta spojnice sistema nosača kablova zašrafljeno

Tehnički podaci

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Održavanje funkcionalnosti Dužina Širina Debljina lima Br.art. Količina malo pakovanje
WKSG 120 FS ne 6000 mm 200 mm 2 mm 6098111
6 m
WKSG 130 FS ne 6000 mm 300 mm 2 mm 6098115
6 m
WKSG 140 FS ne 6000 mm 400 mm 2 mm 6098119
6 m
WKSG 150 FS ne 6000 mm 500 mm 2 mm 6098123
6 m
WKSG 160 FS ne 6000 mm 600 mm 2 mm 6098127
6 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Brza spojnica FS Brza spojnica FS WRVL 110 FS 6091164
2 Komad
Krivina 90° 110 FS Krivina 90° 110 FS WRB 90 140 FS 6098312
1 Komad
Poklopac sa obrtnom bravom FS Poklopac sa obrtnom bravom FS WDRL 1116 40 FS 6227449
3 m
Pregrada 85 FS Pregrada 85 FS TSG 85 FS 6062114
3 m

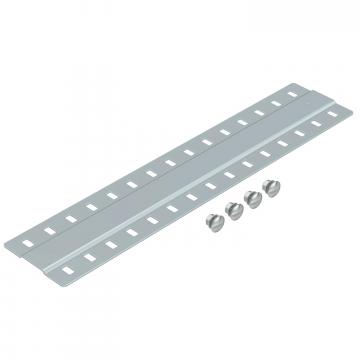

Prag FS Prag FS SSLB 400 FS 7070221
20 Komad
