Nosač kablova za velike raspone WKSG 110 FS

Br.art. 6098123 | EAN 4012196351619

ne
6000 mm
2 mm
Opis proizvoda
Opis proizvoda

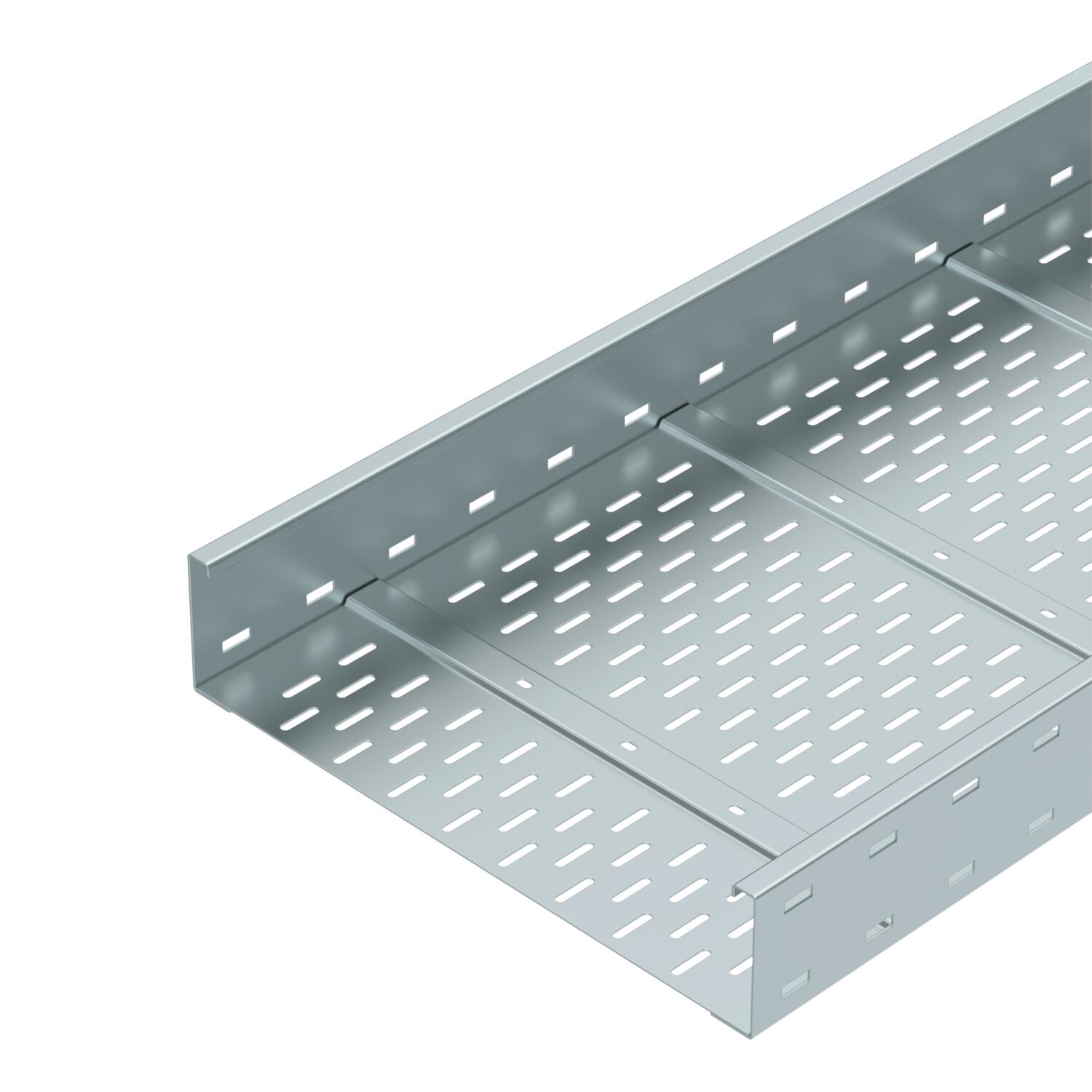

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Nosač kablova za velike raspone, bočna visina 110 mm
Tehnički podaci

Tehnički podaci

Bočne perforacije da
Boja cink
CO₂ otisak (GWP) od kolevke do kapije 25,491 kg CO₂e / 1 Metar
Debljina lima 2 mm

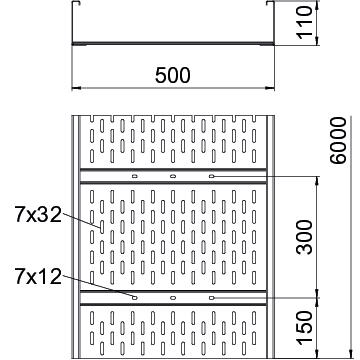

Dimenzija 110x500x6000
Dimenzija B 500 mm
Dimenzija H 10 mm
Dimenzija L 6000 mm
Dimenzije 500 x 110
Dužina 6000 mm
Izvedba-za velike raspone da
Korisna dužina 6000 mm
Korisni presek 511 cm²
Korisni presek 51100 mm²
Magnetna zaštita bez poklopca 20 dB
Magnetna zaštita sa poklopcem 50 dB
Materijal Čelik
Montažna perforacija u podu da
Nerđajući čelik, nagrižen ne
Održavanje funkcionalnosti ne
Površina hladno pocinkovano
Rastojanje među konzolama 3,0m 2,9 kN/m
Rastojanje među konzolama 3,5m 2,43 kN/m
Rastojanje među konzolama 4,0m 2 kN/m
Rastojanje među konzolama 4,5m 1,72 kN/m
Rastojanje među konzolama 5,0m 1,5 kN/m
Rastojanje među konzolama 6,0m 1 kN/m
Rastojanje među konzolama 7,0m 0,7 kN/m
Rastojanje među konzolama 8,0m 0,4 kN/m
Širina 500 mm
Varijanta spojnice bez spojnice
Visina 110 mm
Vrsta spojnice sistema nosača kablova zašrafljeno

Tehnički podaci

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Održavanje funkcionalnosti Dužina Širina Debljina lima Br.art. Količina malo pakovanje
WKSG 120 FS ne 6000 mm 200 mm 2 mm 6098111
6 m
WKSG 130 FS ne 6000 mm 300 mm 2 mm 6098115
6 m
WKSG 140 FS ne 6000 mm 400 mm 2 mm 6098119
6 m
WKSG 150 FS ne 6000 mm 500 mm 2 mm 6098123
6 m
WKSG 160 FS ne 6000 mm 600 mm 2 mm 6098127
6 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Brza spojnica FS Brza spojnica FS WRVL 110 FS 6091164
2 Komad
Krivina 90° 110 FS Krivina 90° 110 FS WRB 90 150 FS 6098316
1 Komad
Poklopac sa obrtnom bravom FS Poklopac sa obrtnom bravom FS WDRL 1116 50 FS 6227457
3 m
Pregrada 85 FS Pregrada 85 FS TSG 85 FS 6062114
3 m
Prag FS Prag FS SSLB 500 FS 7070225
20 Komad
Preuzimanja

Preuzimanje

EU izjava o usaglašenosti WKSG 150 FS / 6098123 , 0.16MB , pdf
Preuzimanje

Preuzimanje
Preuzimanje

WKSG 150 FS / 6098123
