Nosač kablova za velike raspone WKSG 110 FT

Br.art. 6098153 | EAN 4012196034031

ne
6000 mm
2 mm
Opis proizvoda

Opis proizvoda

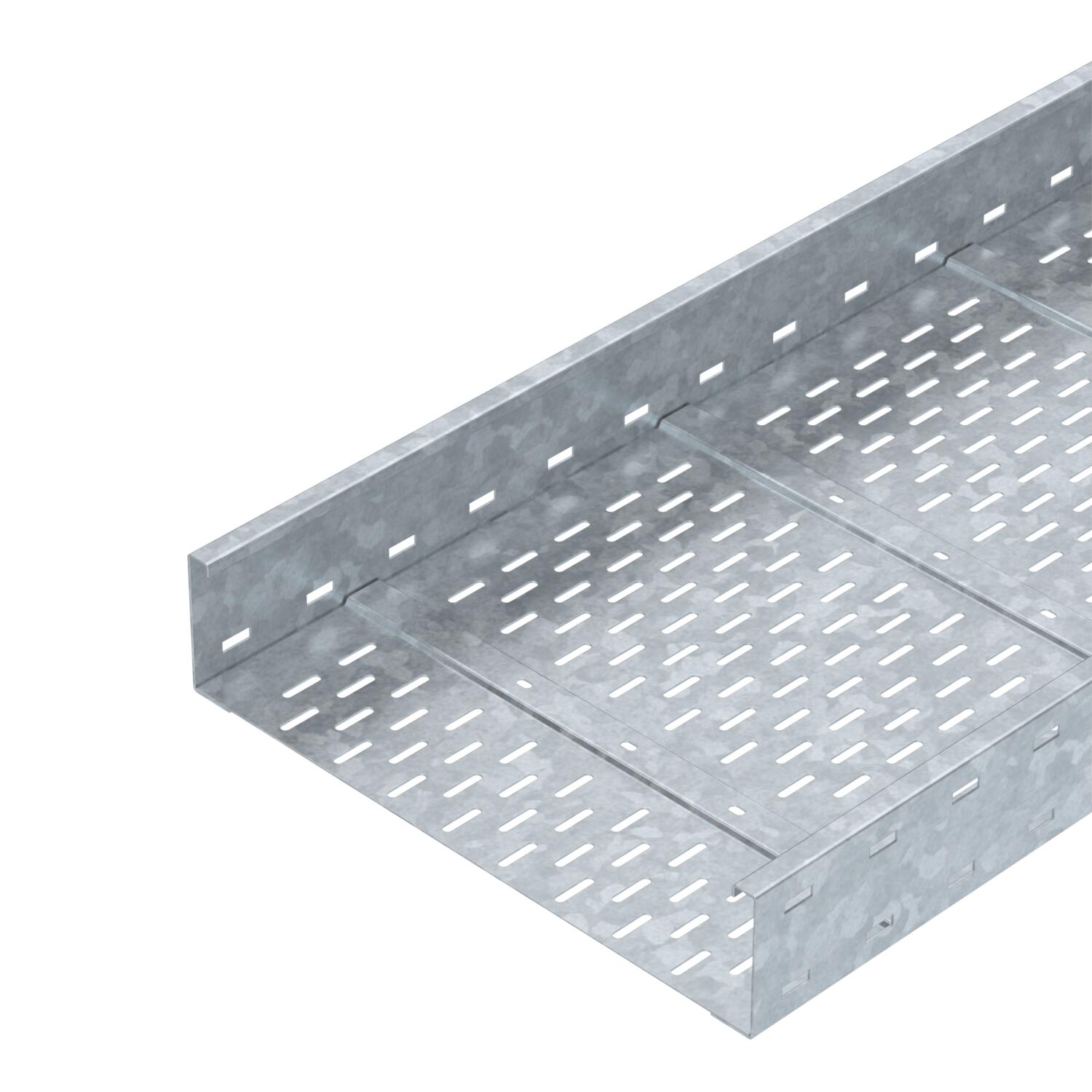

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Nosač kablova za velike raspone, bočna visina 110 mm
Tehnički podaci

Tehnički podaci

Bočne perforacije da
Debljina lima 2 mm

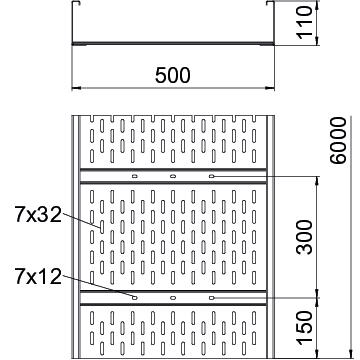

Dimenzija 110x500x6000
Dimenzija B 500 mm
Dimenzija L 6000 mm
Dimenzije 110 x 500
Dužina 6000 mm
Izvedba-za velike raspone da
Korisna dužina 6000 mm
Korisni presek 511 cm²
Korisni presek 51100 mm²
Magnetna zaštita bez poklopca 20 dB
Magnetna zaštita sa poklopcem 50 dB
Materijal Čelik
Montažna perforacija u podu da
Nerđajući čelik, nagrižen ne
Održavanje funkcionalnosti ne
Površina vruće pocinkano utapanjem
Rastojanje među konzolama 3,0m 2,9 kN/m
Rastojanje među konzolama 3,5m 2,43 kN/m
Rastojanje među konzolama 4,0m 2 kN/m
Rastojanje među konzolama 4,5m 1,72 kN/m
Rastojanje među konzolama 5,0m 1,5 kN/m
Rastojanje među konzolama 6,0m 1 kN/m
Rastojanje među konzolama 7,0m 0,7 kN/m
Rastojanje među konzolama 8,0m 0,4 kN/m
Širina 500 mm
Varijanta spojnice bez spojnice
Visina 110 mm
Vrsta spojnice sistema nosača kablova zašrafljeno

Tehnički podaci

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
