Nosač kablova za velike raspone WKSG 110 FT

Br.art. 6098157 | EAN 4012196033973

ne
6000 mm
2 mm
Opis proizvoda
Opis proizvoda

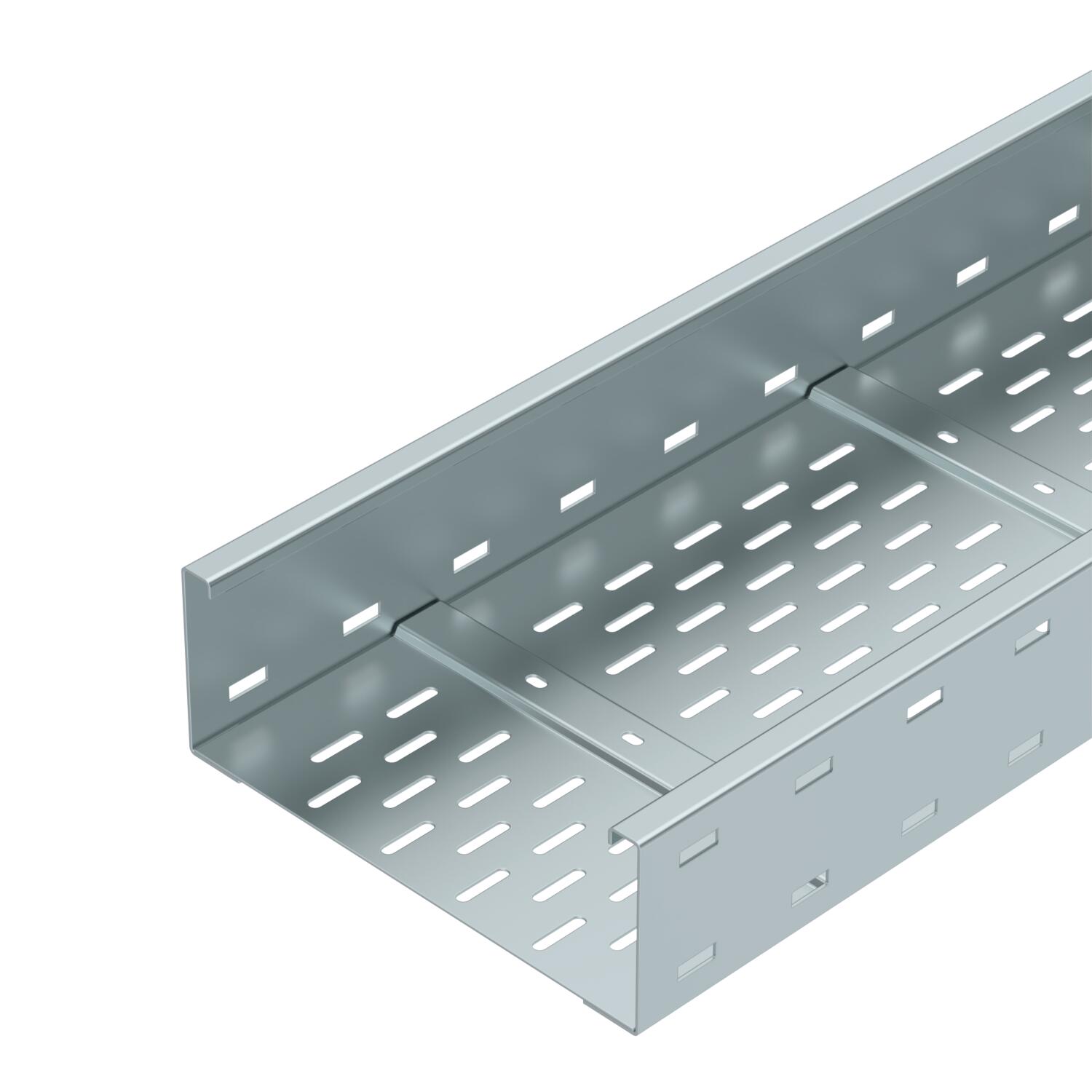

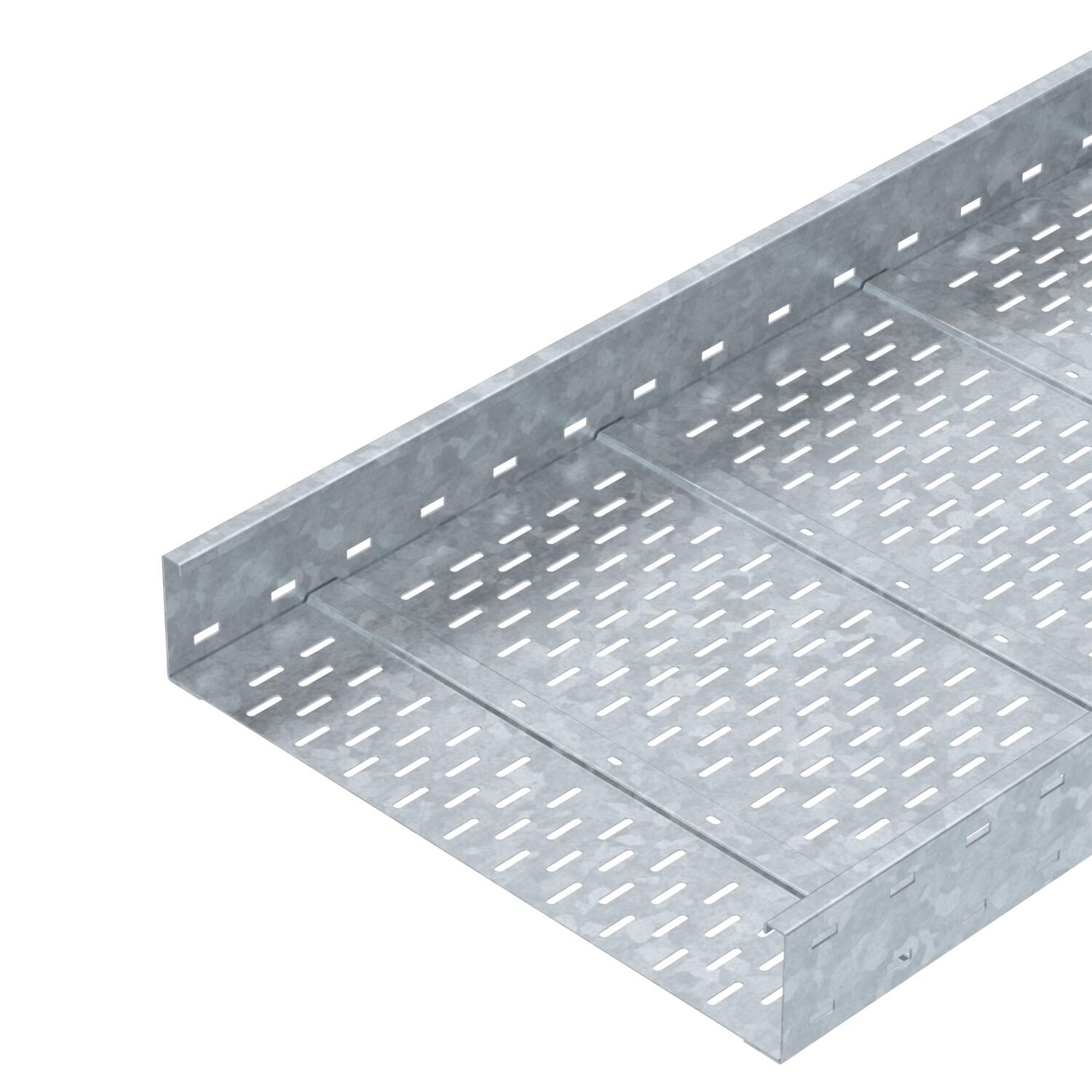

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Nosač kablova za velike raspone, bočna visina 110 mm
Tehnički podaci

Tehnički podaci

Bočne perforacije da
Boja cink
CO₂ otisak (GWP) od kolevke do kapije 26,762 kg CO₂e / 1 Metar
Debljina lima 2 mm

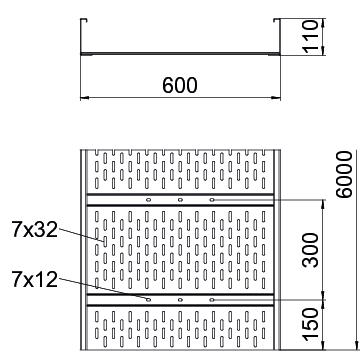

Dimenzija 110x600x6000
Dimenzija B 600 mm
Dimenzija L 6000 mm
Dimenzije 110 x 600
Dužina 6000 mm
Izvedba-za velike raspone da
Korisna dužina 6000 mm
Korisni presek 614 cm²
Korisni presek 61400 mm²
Magnetna zaštita bez poklopca 20 dB
Magnetna zaštita sa poklopcem 50 dB
Materijal Čelik
Montažna perforacija u podu da
Nerđajući čelik, nagrižen ne
Održavanje funkcionalnosti ne
Površina vruće pocinkano utapanjem
Rastojanje među konzolama 3,0m 2,9 kN/m
Rastojanje među konzolama 3,5m 2,43 kN/m
Rastojanje među konzolama 4,0m 2 kN/m
Rastojanje među konzolama 4,5m 1,72 kN/m
Rastojanje među konzolama 5,0m 1,5 kN/m
Rastojanje među konzolama 6,0m 1 kN/m
Rastojanje među konzolama 7,0m 0,7 kN/m
Rastojanje među konzolama 8,0m 0,4 kN/m
Širina 600 mm
Varijanta spojnice bez spojnice
Visina 110 mm
Vrsta spojnice sistema nosača kablova zašrafljeno

Tehnički podaci

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 110
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Održavanje funkcionalnosti Dužina Širina Debljina lima Br.art. Količina malo pakovanje
WKSG 120 FT ne 6000 mm 200 mm 2 mm 6098141
6 m
WKSG 130 FT ne 6000 mm 300 mm 2 mm 6098145
6 m
WKSG 140 FT ne 6000 mm 400 mm 2 mm 6098149
6 m
WKSG 150 FT ne 6000 mm 500 mm 2 mm 6098153
6 m
WKSG 160 FT ne 6000 mm 600 mm 2 mm 6098157
6 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Brza spojnica FT Brza spojnica FT WRVL 110 FT 6091180
2 Komad
Krivina 90° 110 FT Krivina 90° 110 FT WRB 90 160 FT 6098360
1 Komad
Poklopac sa obrtnom bravom DD Poklopac sa obrtnom bravom DD WDRL 1116 60 DD 6227616
3 m
Pregrada 85 DD Pregrada 85 DD TSG 85 DD 6062331
3 m
Prag DD Prag DD SSLB 600 DD 7070334
20 Komad
