Nosač kablova za velike raspone WKSG 160 FS

Br.art. 6098517 | EAN 4012196808335

ne
6000 mm
2 mm
Opis proizvoda

Opis proizvoda

Sistem nosača kablova za velike raspone, perforiran, bočna visina 160 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Nosač kablova za velike raspone, bočna visina 160 mm
Tehnički podaci

Tehnički podaci

Bočne perforacije da
Debljina lima 2 mm
Dimenzija 160x600x6000
Dimenzija B 600 mm
Dimenzija L 6000 mm
Dimenzije 160 x 600
Dužina 6000 mm
Izvedba-za velike raspone da
Korisna dužina 6000 mm
Korisni presek 914 cm²
Korisni presek 91400 mm²
Magnetna zaštita bez poklopca 20 dB
Magnetna zaštita sa poklopcem 50 dB
Materijal Čelik
Montažna perforacija u podu da
Nerđajući čelik, nagrižen ne
Održavanje funkcionalnosti ne
Površina hladno pocinkovano
Rastojanje među konzolama 3,0m 3 kN/m
Rastojanje među konzolama 3,5m 2,73 kN/m
Rastojanje među konzolama 4,0m 2,5 kN/m
Rastojanje među konzolama 4,5m 2,24 kN/m
Rastojanje među konzolama 5,0m 2 kN/m
Rastojanje među konzolama 6,0m 1,6 kN/m
Rastojanje među konzolama 7,0m 1,3 kN/m
Rastojanje među konzolama 8,0m 1 kN/m
Širina 600 mm
Varijanta spojnice bez spojnice
Visina 160 mm
Vrsta spojnice sistema nosača kablova zašrafljeno

Tehnički podaci

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 160

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 160
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Održavanje funkcionalnosti Dužina Širina Debljina lima Br.art. Količina malo pakovanje
WKSG 162 FS ne 6000 mm 200 mm 2 mm 6098501
6 m
WKSG 163 FS ne 6000 mm 300 mm 2 mm 6098505
6 m
WKSG 164 FS ne 6000 mm 400 mm 2 mm 6098509
6 m
WKSG 165 FS ne 6000 mm 500 mm 2 mm 6098513
6 m
WKSG 166 FS ne 6000 mm 600 mm 2 mm 6098517
6 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Brza spojnica FS Brza spojnica FS WRVL 160 FS 6227708
2 Komad
Krivina 90° 160 FS Krivina 90° 160 FS WRB 90 166 FS 6098719
1 Komad
Pregrada 110 FS Pregrada 110 FS TSG 110 FS 6062122
3 m
Poklopac sa obrtnom bravom FS Poklopac sa obrtnom bravom FS WDRL 1116 60 FS 6227465
3 m

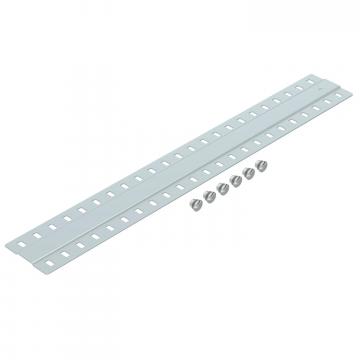

Prag FS Prag FS SSLB 600 FS 7070233
20 Komad
