Nosač kablova za velike raspone WKSG 160 FT

Br.art. 6098550 | EAN 4012196810734

ne
6000 mm
2 mm
Opis proizvoda

Opis proizvoda

Sistem nosača kablova za velike raspone, perforiran, bočna visina 160 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Nosač kablova za velike raspone, bočna visina 160 mm
Tehnički podaci

Tehnički podaci

Bočne perforacije da
Debljina lima 2 mm
Dimenzija 160x200x6000
Dimenzija B 200 mm
Dimenzija L 6000 mm
Dimenzije 200x6000
Dužina 6000 mm
Izvedba-za velike raspone da
Korisna dužina 6000 mm
Korisni presek 30200 mm²
Korisni presek 302 cm²
Magnetna zaštita bez poklopca 20 dB
Magnetna zaštita sa poklopcem 50 dB
Materijal Čelik
Montažna perforacija u podu da
Nerđajući čelik, nagrižen ne
Održavanje funkcionalnosti ne
Površina vruće pocinkano utapanjem
Rastojanje među konzolama 3,0m 2,9 kN/m
Rastojanje među konzolama 3,5m 2,59 kN/m
Rastojanje među konzolama 4,0m 2,3 kN/m
Rastojanje među konzolama 4,5m 2,04 kN/m
Rastojanje među konzolama 5,0m 1,8 kN/m
Rastojanje među konzolama 6,0m 1,4 kN/m
Rastojanje među konzolama 7,0m 1 kN/m
Rastojanje među konzolama 8,0m 0,7 kN/m
Širina 200 mm
Varijanta spojnice bez spojnice
Visina 160 mm
Vrsta spojnice sistema nosača kablova zašrafljeno

Tehnički podaci

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 160

Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 160
  • Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
  • Rastojanje između oslonaca u m Rastojanje između oslonaca u m
  • Defleksija nosača kablova u mm uz dozvoljenih kN/m Defleksija nosača kablova u mm uz dozvoljenih kN/m
  • Šema opterećenja prilikom testiranja Šema opterećenja prilikom testiranja
  • Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
  • Kriva defleksije stranice u zavisnosti od potpornog raspona Kriva defleksije stranice u zavisnosti od potpornog raspona
Svi tipovi

Svi tipovi

Tip Održavanje funkcionalnosti Dužina Širina Debljina lima Br.art. Količina malo pakovanje
WKSG 162 FT ne 6000 mm 200 mm 2 mm 6098550
6 m
WKSG 163 FT ne 6000 mm 300 mm 2 mm 6098554
6 m
WKSG 164 FT ne 6000 mm 400 mm 2 mm 6098558
6 m
WKSG 165 FT ne 6000 mm 500 mm 2 mm 6098562
6 m
WKSG 166 FT ne 6000 mm 600 mm 2 mm 6098566
6 m

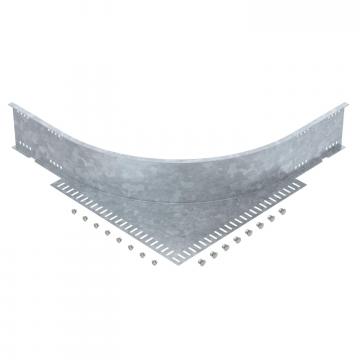

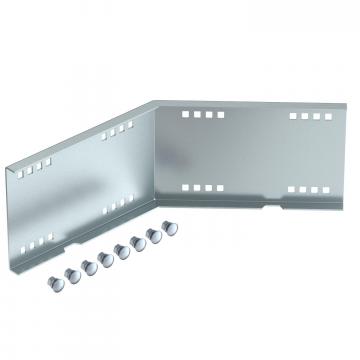

Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Brza spojnica FT Brza spojnica FT WRVL 110 FT 6091180
2 Komad
Krivina 90° 160 FT Krivina 90° 160 FT WRB 90 162 FT 6098730
1 Komad
Poklopac sa obrtnom bravom DD Poklopac sa obrtnom bravom DD WDRL 1116 20 DD 6227600
3 m
Pregrada 110 FS Pregrada 110 FS TSG 110 FS 6062122
3 m
Prag DD Prag DD SSLB 200 DD 7070314
20 Komad
