Noseća konzola ASU 15 47 | 185 |

morepic-1

morepic-2

Noseća konzola ASU 15

Br.art. 6344488 | EAN 4012196640577

Br.art. / Tip

Dužina	47 mm

Širina

Opis proizvoda

Opis proizvoda

Konzola nosača za pričvršćivanje na U-nosač tipa USL 5.

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	B185mm
Dimenzija A	47 mm
Dimenzija B	185 mm
Dimenzija H	84,4 mm
Dužina	47 mm
Materijal	Čelik

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Širina	185 mm
Varijanta	Konzole nosača
Visina	84,4 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Br.art.	Količina	malo pakovanje
ASU 15 15 FS	47 mm	185 mm	6344488	Komad	30 Komad
ASU 15 20 FS	47 mm	235 mm	6344496	Komad	25 Komad
ASU 15 30 FS	47 mm	345 mm	6344518	Komad	20 Komad
ASU 15 40 FS	47 mm	445 mm	6344526	Komad	10 Komad
ASU 15 50 FS	47 mm	535 mm	6344534	Komad	10 Komad

Dodatna oprema

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pričvrsna rascepka G 8X71 G	G 8X71 G	6344569	Komad	25 Komad

Preuzimanja

Informativni list ASU 15 15 FS / 6344488 , 0.15MB , pdf

Vodič KTS Kabeltragsysteme , 1.61MB , pdf

Katalog Cable support systems , 2.10MB , pdf

Katalog Planning aids and basic knowledge, cable support systems , 2.10MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

EU izjava o usaglašenosti ASU 15 15 FS / 6344488 , 0.17MB , pdf

Uputstvo za montažu General information on the mounting , 2.61MB , pdf

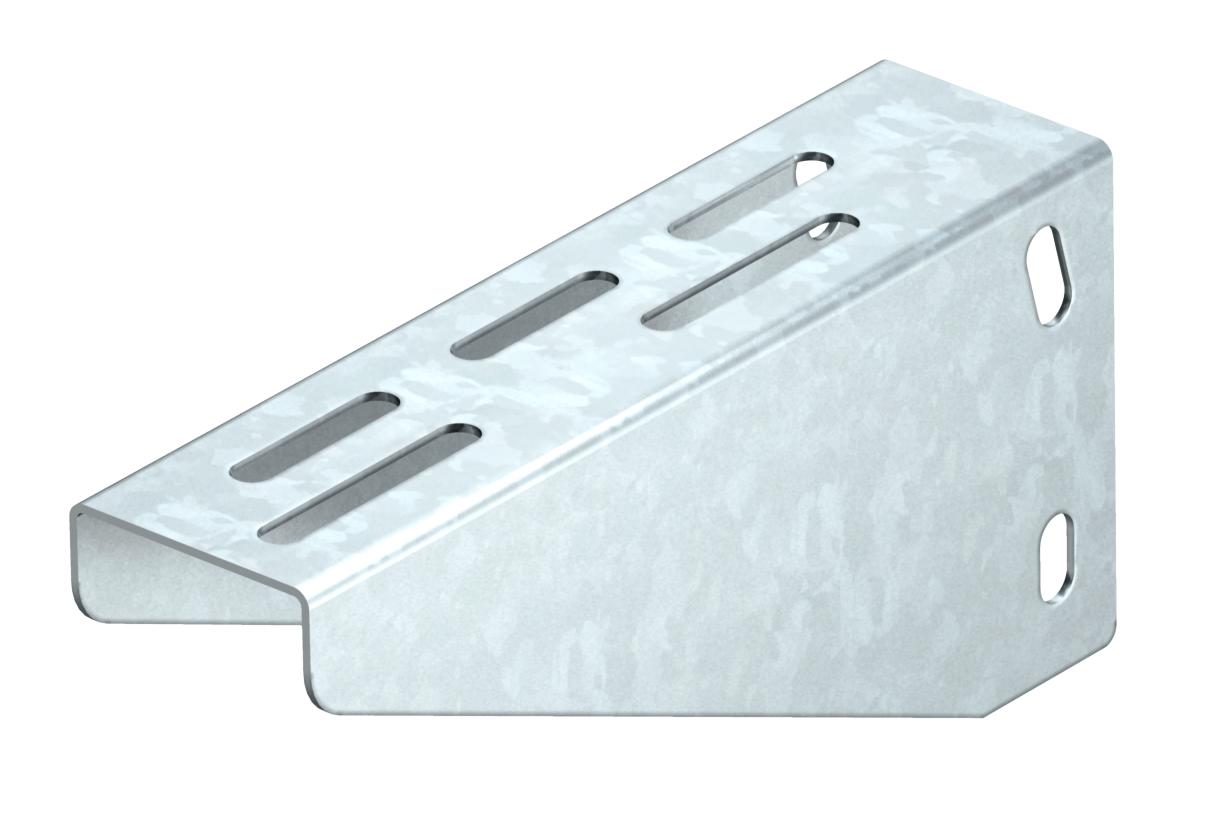

Grafika proizvoda ASU 15 15 FS / 6344488, 49.68 kB, jpg

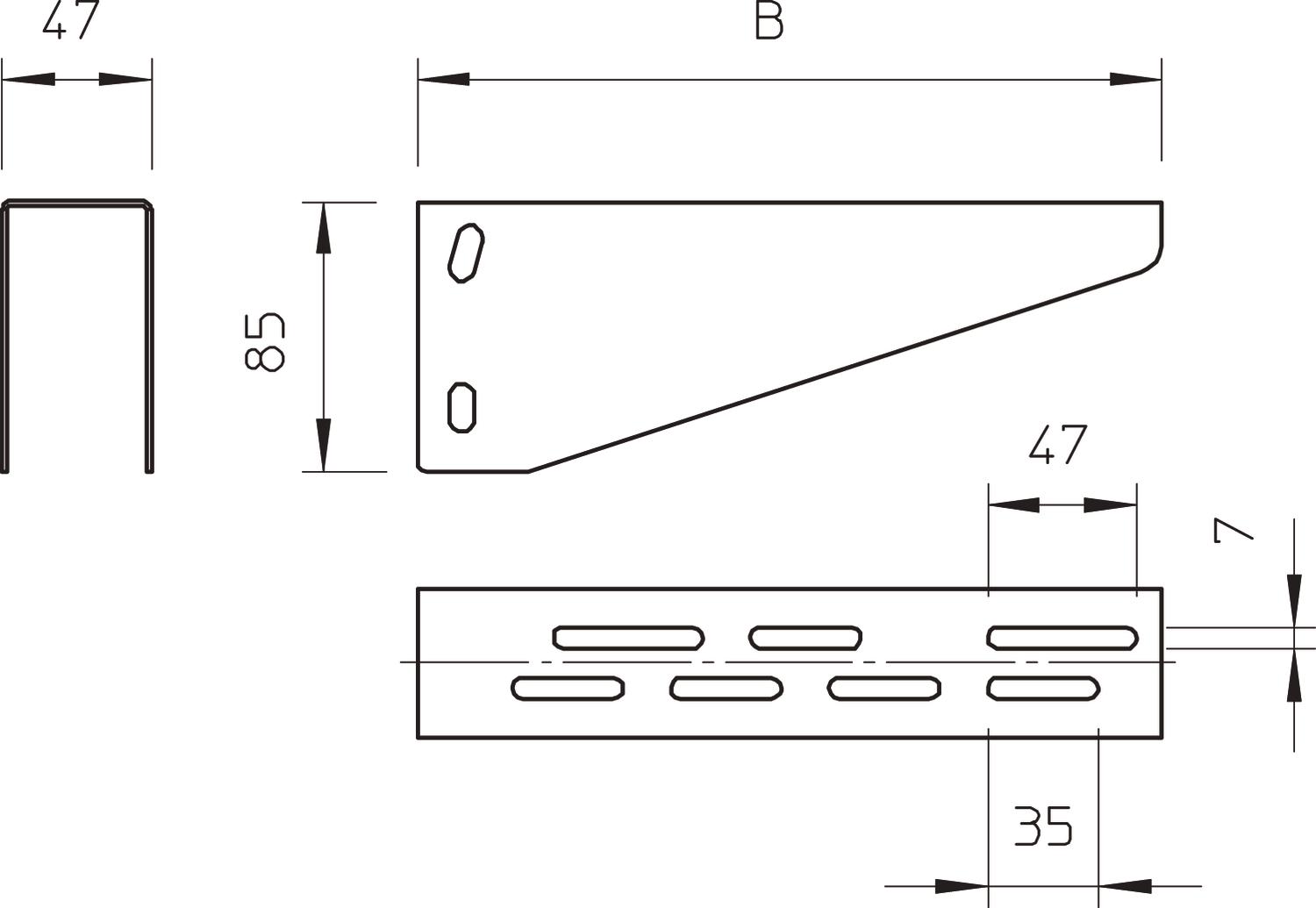

Crtež u razmeri ASU 15 15 FS / 6344488, 51.25 kB, jpg

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju
