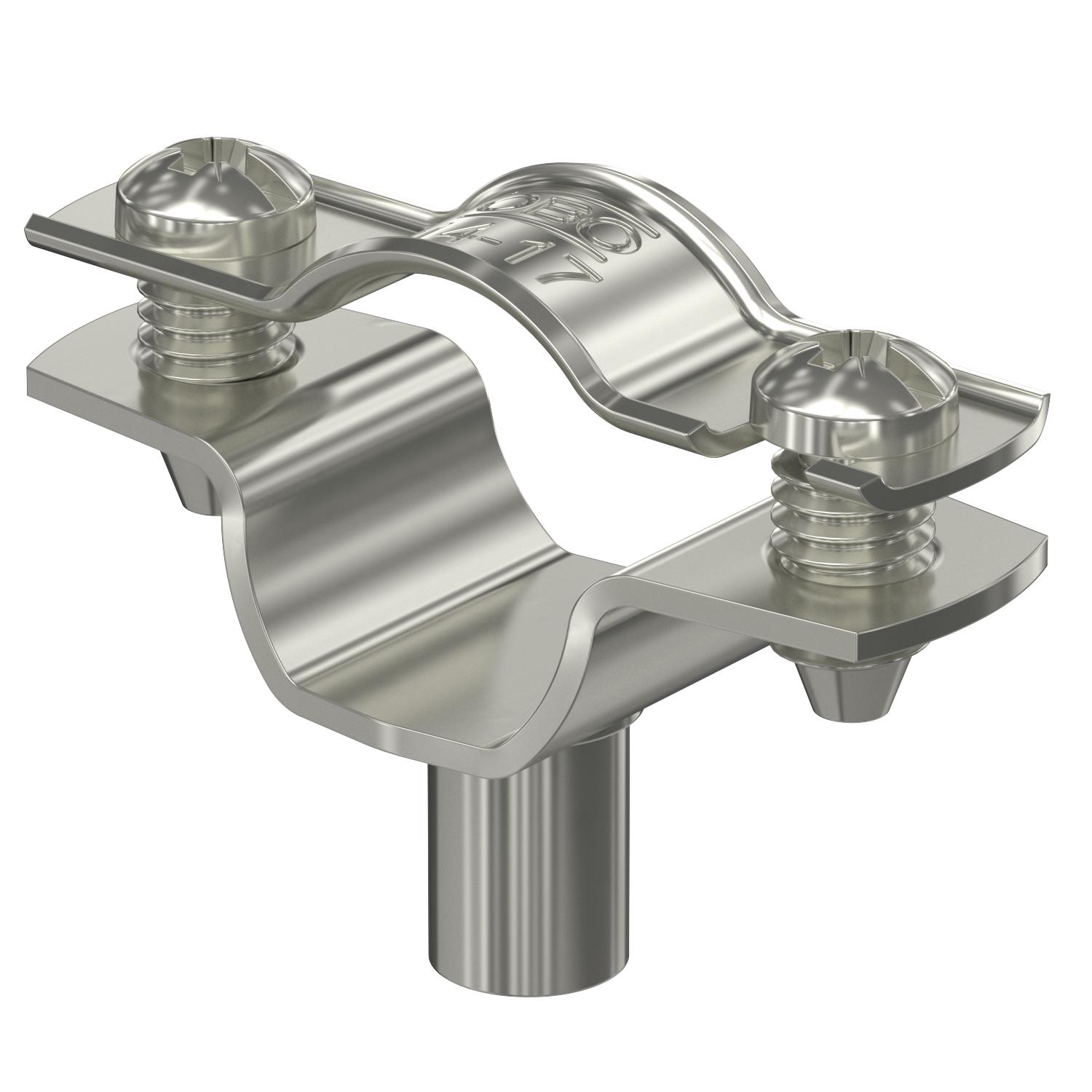

Odstojna obujmica 732 A2

Br.art. 1362634 | EAN 4012196609413

plemeniti čelik, nerđajući 1.4301
Opis proizvoda

Opis proizvoda

Odstojna obujmica za montažu cevi i kablova na zid, plafon i pod. Sa samoosiguravajućim poklopcem. Pričvršćivanje preko elementa sa unutrašnjim navojem. Površine G i FT od veličine obujmice 20 odgovara za montažu sa uređajem za zakivanje eksera ili uređajem za postavljanje tiplova.

Dozvoljeno za održavanje funkcionalnosti prema DIN 4102 deo 12, klase održavanja funkcionalnosti E30 do E90.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Klasaodržanja funkcionalnosti E30
  • Function maintenance class E60
  • Klasaodržanja funkcionalnosti E90

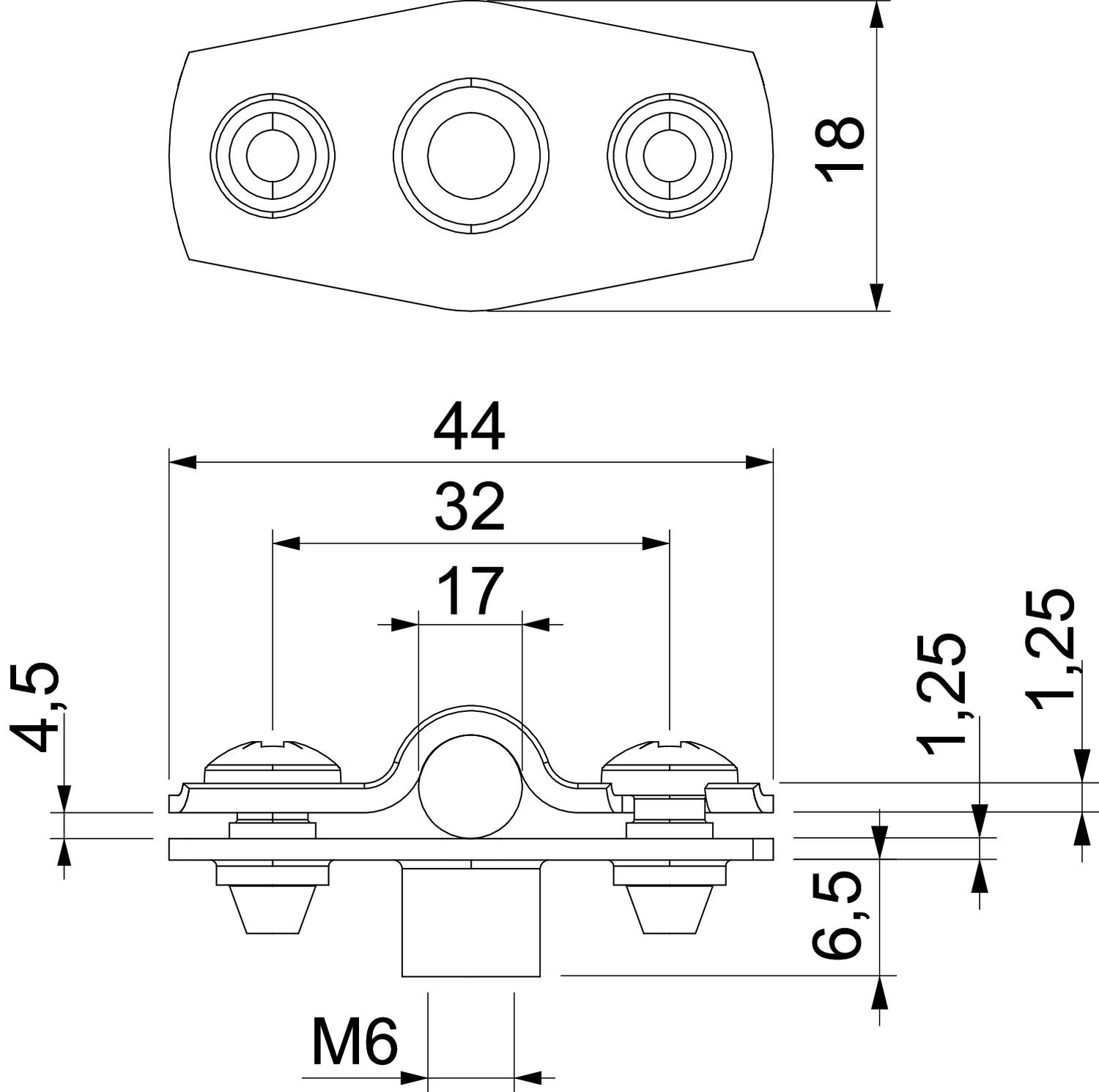

Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cevi 1
Debljina materijala 1,25 mm
Dimenzija 14-17mm
Dimenzija A 44 mm
Dimenzija B 32 mm
Dimenzija b 18 mm
Dimenzija D 17 mm
Dimenzija D maks. 17 mm
Dimenzija D min. 14 mm
Dimenzija H1 12 mm
Dimenzija t1 (mm) 1,25
Dimenzija t2 (mm) 1,25
Dimenzija x 4,5 mm
Materijal plemeniti čelik, nerđajući 1.4301
Omotano plastikom ne
Pogoduje za protivpožarnu oblast da
Rastojanje od zida da
UL-postojani da
Varijanta zatvoren
za prečnik 14 - 17
Zatezna oblast D maks. 17 mm
Zatezna oblast D min. 14 mm
Svi tipovi

Svi tipovi

Tip Debljina materijala Zatezna oblast D min. Zatezna oblast D maks. Materijal Br.art. Količina malo pakovanje
ASG 732 6 A2 1,25 mm 5 mm 6 mm plemeniti čelik, nerđajući 1.4301 1362622
25 Komad
ASG 732 7 A2 1,25 mm 6 mm 7 mm plemeniti čelik, nerđajući 1.4301 1362624
25 Komad
ASG 732 8 A2 1,25 mm 7 mm 8 mm plemeniti čelik, nerđajući 1.4301 1362626
25 Komad
ASG 732 10 A2 1,25 mm 8 mm 10 mm plemeniti čelik, nerđajući 1.4301 1362628
25 Komad
ASG 732 12 A2 1,25 mm 10 mm 12 mm plemeniti čelik, nerđajući 1.4301 1362630
25 Komad
ASG 732 14 A2 1,25 mm 12 mm 14 mm plemeniti čelik, nerđajući 1.4301 1362632
25 Komad
ASG 732 17 A2 1,25 mm 14 mm 17 mm plemeniti čelik, nerđajući 1.4301 1362634
25 Komad
ASG 732 20 A2 1,25 mm 17 mm 20 mm plemeniti čelik, nerđajući 1.4301 1362636
25 Komad
ASG 732 25 A2 1,25 mm 20 mm 25 mm plemeniti čelik, nerđajući 1.4301 1362638
25 Komad
ASG 732 30 A2 1,5 mm 25 mm 30 mm plemeniti čelik, nerđajući 1.4301 1362640
20 Komad
ASG 732 36 A2 1,5 mm 30 mm 36 mm plemeniti čelik, nerđajući 1.4301 1362642
20 Komad
ASG 732 44 A2 1,5 mm 36 mm 44 mm plemeniti čelik, nerđajući 1.4301 1362644
20 Komad
ASG 732 53 A2 1,5 mm 44 mm 53 mm plemeniti čelik, nerđajući 1.4301 1362646
20 Komad
ASG 732 63 A2 1,5 mm 53 mm 63 mm plemeniti čelik, nerđajući 1.4301 1362648
20 Komad
