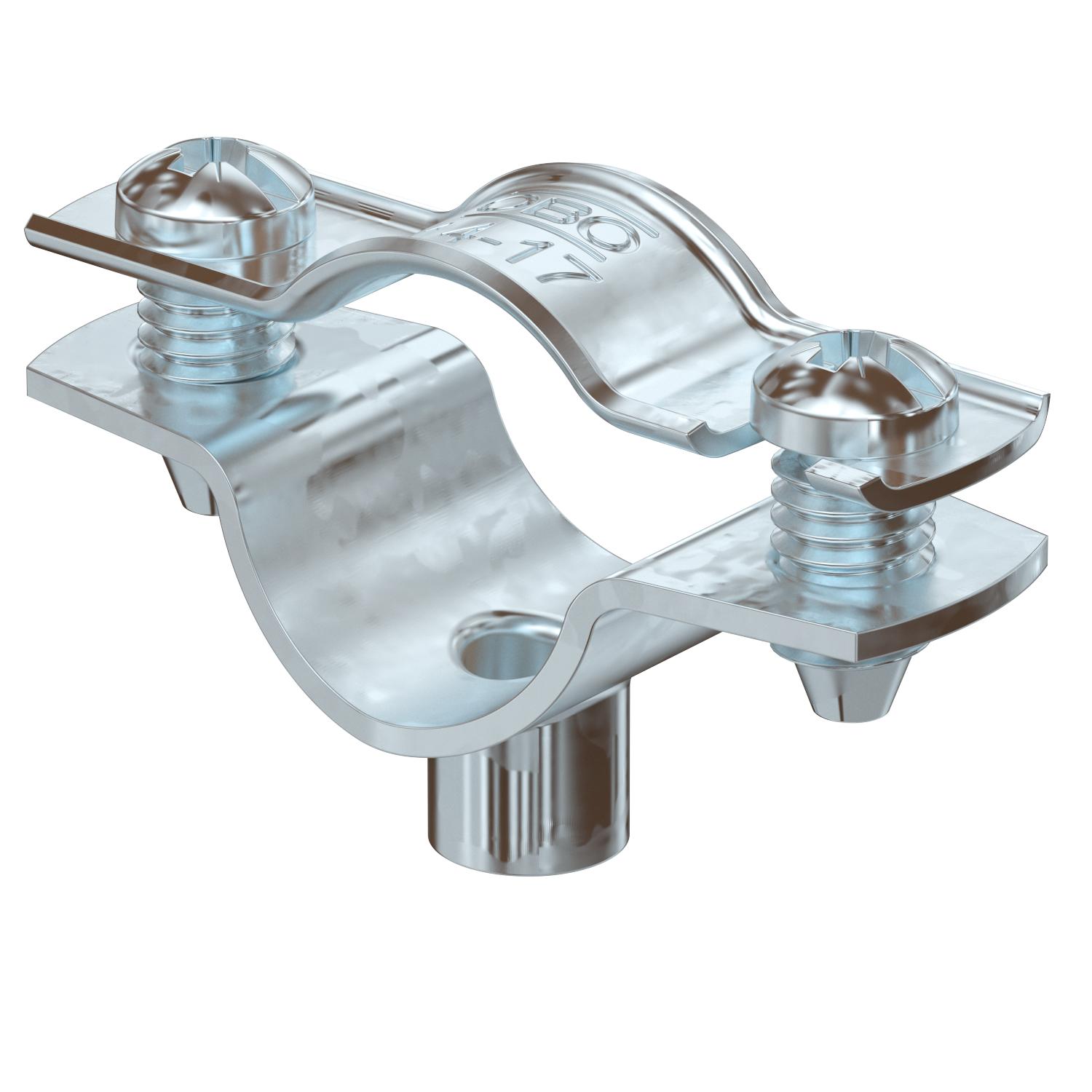

Odstojna obujmica 732 FT

Br.art. 1362367 | EAN 4012196599394

Čelik
vruće pocinkano utapanjem
Opis proizvoda
Opis proizvoda
Odstojna obujmica za montažu cevi i kablova na zid, plafon i pod. Sa samoosiguravajućim poklopcem. Pričvršćivanje preko elementa sa unutrašnjim navojem. Površine G i FT od veličine obujmice 20 odgovara za montažu sa uređajem za zakivanje eksera ili uređajem za postavljanje tiplova.

Dozvoljeno za održavanje funkcionalnosti prema DIN 4102 deo 12, klase održavanja funkcionalnosti E30 do E90.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • Klasaodržanja funkcionalnosti E30
  • Function maintenance class E60
  • Klasaodržanja funkcionalnosti E90
Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cevi 1
CO₂ otisak (GWP) od kolevke do kapije 0,058 kg CO₂e / 1 Komad
Debljina materijala 1,25 mm

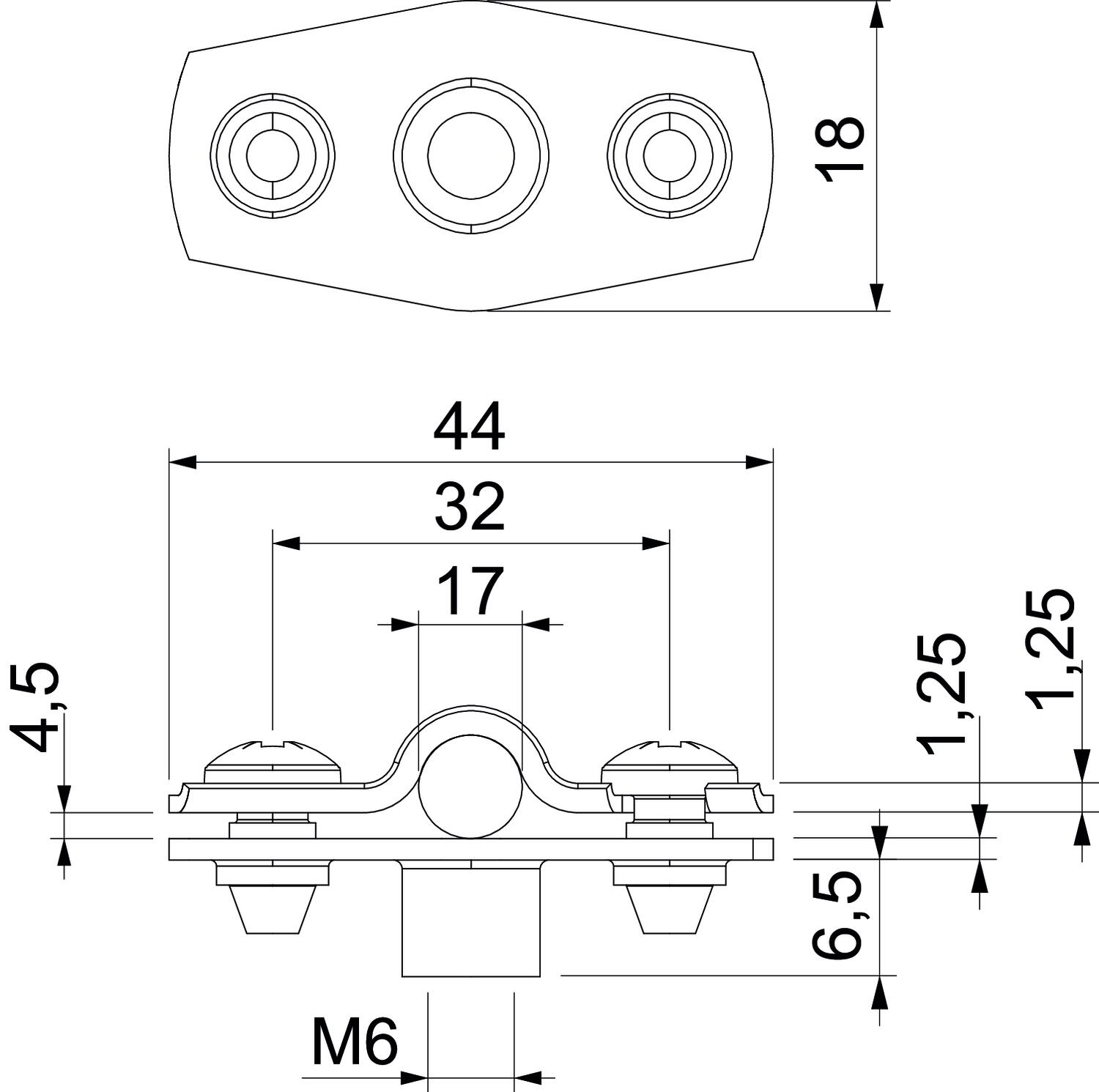

Dimenzija 14-17mm
Dimenzija A 44 mm
Dimenzija b 18 mm
Dimenzija B 32 mm
Dimenzija D 17 mm
Dimenzija D maks. 17 mm
Dimenzija D min. 14 mm
Dimenzija H1 6,5 mm
Dimenzija t1 (mm) 1,25
Dimenzija t2 (mm) 1,25
Dimenzija x 4,5 mm
Materijal Čelik
Omotano plastikom ne
Pogoduje za protivpožarnu oblast da
Površina vruće pocinkano utapanjem
Rastojanje od zida da
UL-postojani da
Varijanta zatvoren
Vrsta pričvršćivanja Navojni priključak
za prečnik 14 - 17
Zatezna oblast D maks. 17 mm
Zatezna oblast D min. 14 mm
Svi tipovi

Svi tipovi

Tip Debljina materijala Zatezna oblast D min. Zatezna oblast D maks. Materijal Površina Br.art. Količina malo pakovanje
ASG 732 6 FT 1,25 mm 5 mm 6 mm Čelik vruće pocinkano utapanjem 1362354
25 Komad
ASG 732 7 FT 1,25 mm 6 mm 7 mm Čelik vruće pocinkano utapanjem 1362356
25 Komad
ASG 732 8 FT 1,25 mm 7 mm 8 mm Čelik vruće pocinkano utapanjem 1362358
25 Komad
ASG 732 10 FT 1,25 mm 8 mm 10 mm Čelik vruće pocinkano utapanjem 1362360
25 Komad
ASG 732 12 FT 1,25 mm 10 mm 12 mm Čelik vruće pocinkano utapanjem 1362362
25 Komad
ASG 732 14 FT 1,25 mm 12 mm 14 mm Čelik vruće pocinkano utapanjem 1362364
25 Komad
ASG 732 17 FT 1,25 mm 14 mm 17 mm Čelik vruće pocinkano utapanjem 1362367
25 Komad
ASG 732 20 FT 1,25 mm 17 mm 20 mm Čelik vruće pocinkano utapanjem 1362369
25 Komad

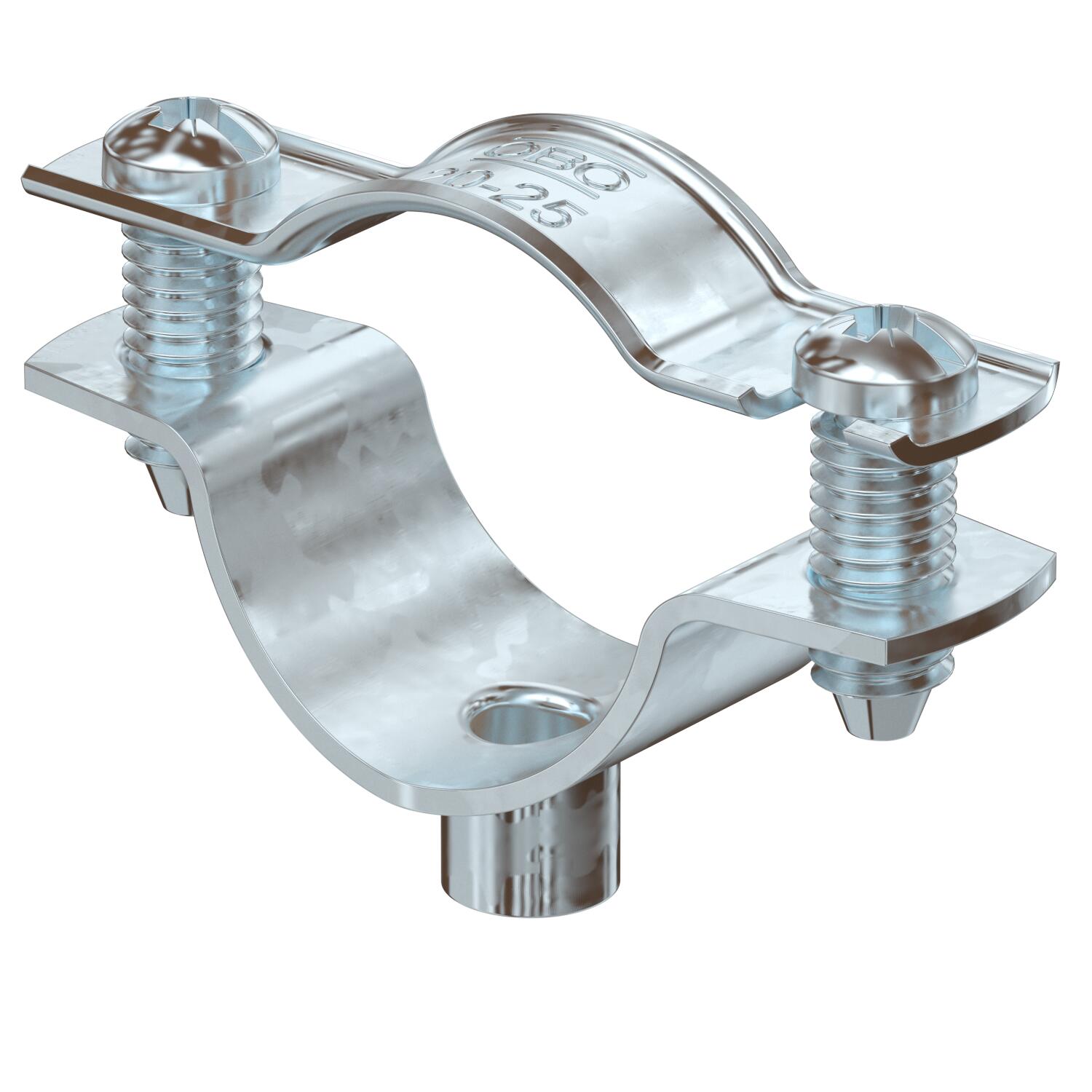

ASG 732 25 FT 1,25 mm 20 mm 25 mm Čelik vruće pocinkano utapanjem 1362372
25 Komad
ASG 732 30 FT 1,5 mm 25 mm 30 mm Čelik vruće pocinkano utapanjem 1362374
20 Komad
ASG 732 36 FT 1,5 mm 30 mm 36 mm Čelik vruće pocinkano utapanjem 1362378
20 Komad
ASG 732 44 FT 1,5 mm 36 mm 44 mm Čelik vruće pocinkano utapanjem 1362382
20 Komad
ASG 732 53 FT 1,5 mm 44 mm 53 mm Čelik vruće pocinkano utapanjem 1362386
20 Komad
ASG 732 63 FT 1,5 mm 53 mm 63 mm Čelik vruće pocinkano utapanjem 1362389
20 Komad
