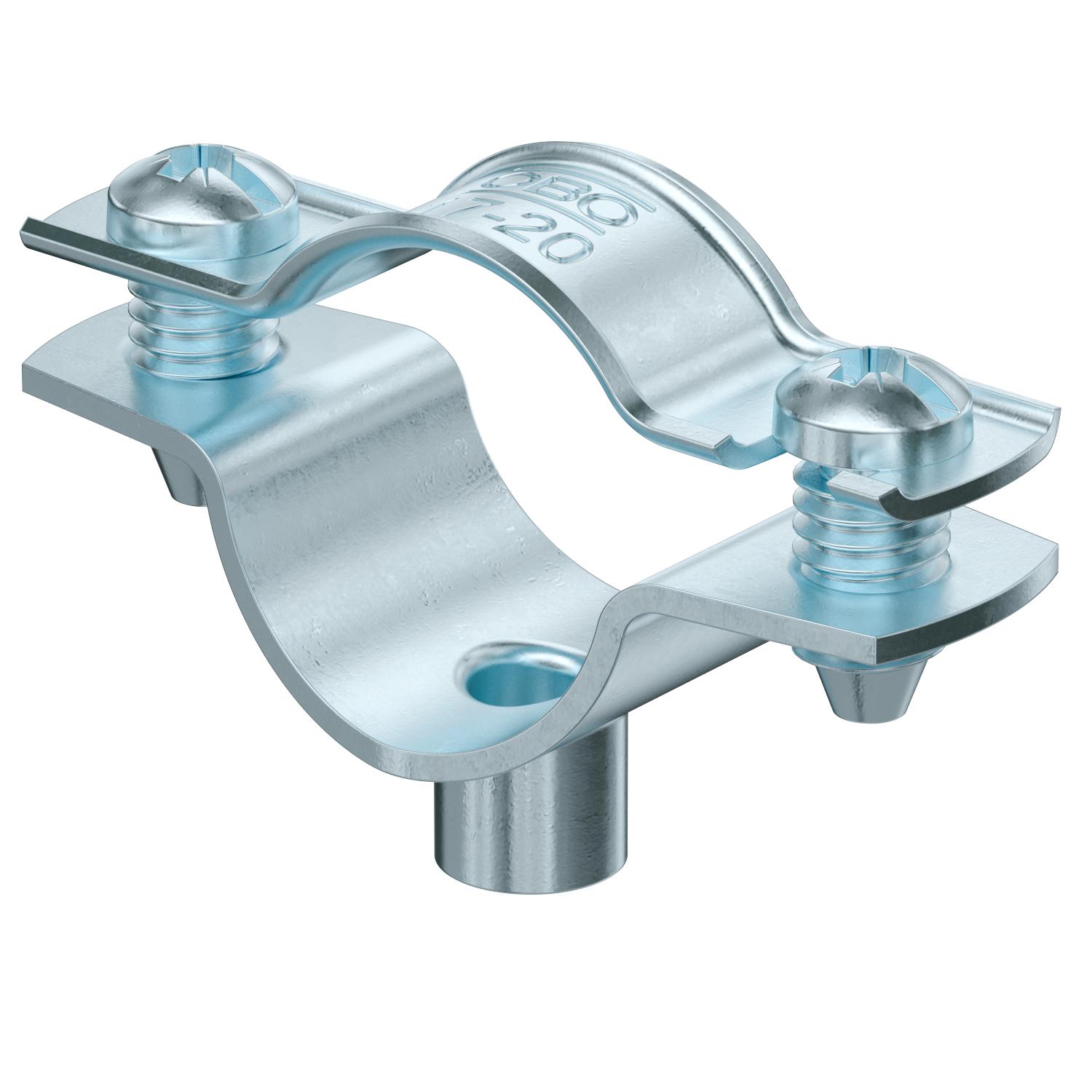

Odstojna obujmica 732 G

Br.art. 1362420 | EAN 4012196599653

Čelik
galvanski pocinkovano
Opis proizvoda

Opis proizvoda

Odstojna obujmica za montažu cevi i kablova na zid, plafon i pod. Sa samoosiguravajućim poklopcem. Pričvršćivanje preko elementa sa unutrašnjim navojem.

Odobreno za održavanje funkcije prema DIN 4102 deo 12, klase održavanja funkcije E 30 do E 90.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Klasaodržanja funkcionalnosti E30
  • Function maintenance class E60
  • Klasaodržanja funkcionalnosti E90

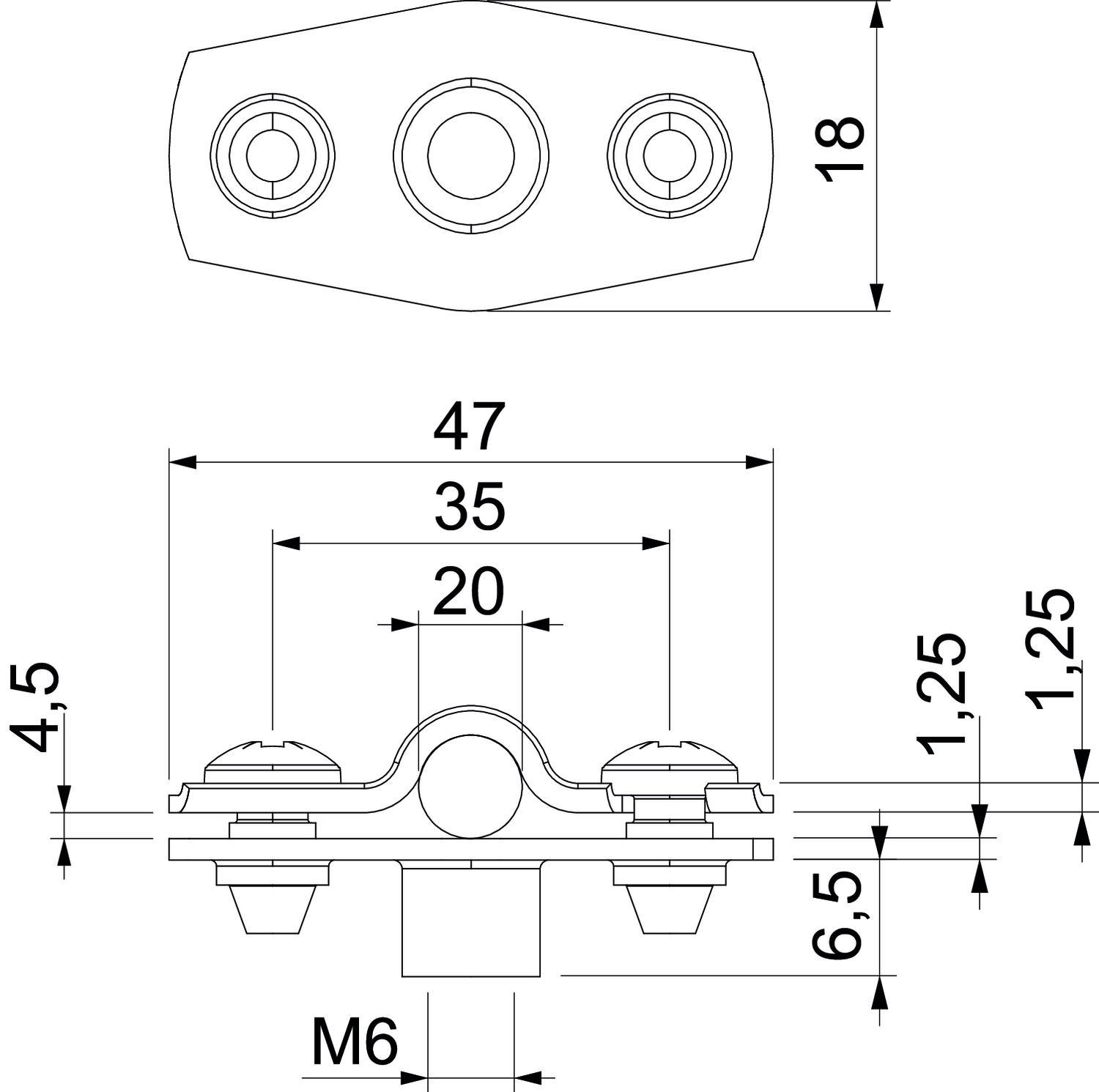

Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cevi 1
Debljina materijala 1,25 mm
Dimenzija 17-20mm
Dimenzija A 47 mm
Dimenzija b 18 mm
Dimenzija B 35 mm
Dimenzija D 20 mm
Dimenzija D maks. 20 mm
Dimenzija D min. 17 mm
Dimenzija H1 6,5 mm
Dimenzija t1 (mm) 1,25
Dimenzija t2 (mm) 1,25
Dimenzija x 4,5 mm
Materijal Čelik
Omotano plastikom ne
Pogoduje za protivpožarnu oblast da
Površina galvanski pocinkovano
Rastojanje od zida da
UL-postojani da
Varijanta zatvoren
Vrsta pričvršćivanja Navojni priključak
za prečnik 17 - 20
Zatezna oblast D maks. 20 mm
Zatezna oblast D min. 17 mm
Svi tipovi

Svi tipovi

Tip Debljina materijala Zatezna oblast D min. Zatezna oblast D maks. Materijal Površina Br.art. Količina malo pakovanje
ASG 732 6 G 1,25 mm 5 mm 6 mm Čelik galvanski pocinkovano 1362404
25 Komad
ASG 732 7 G 1,25 mm 6 mm 7 mm Čelik galvanski pocinkovano 1362406
25 Komad
ASG 732 8 G 1,25 mm 7 mm 8 mm Čelik galvanski pocinkovano 1362408
25 Komad
ASG 732 10 G 1,25 mm 8 mm 10 mm Čelik galvanski pocinkovano 1362410
25 Komad
ASG 732 12 G 1,25 mm 10 mm 12 mm Čelik galvanski pocinkovano 1362412
25 Komad
ASG 732 14 G 1,25 mm 12 mm 14 mm Čelik galvanski pocinkovano 1362414
25 Komad
ASG 732 17 G 1,25 mm 14 mm 17 mm Čelik galvanski pocinkovano 1362417
25 Komad
ASG 732 20 G 1,25 mm 17 mm 20 mm Čelik galvanski pocinkovano 1362420
25 Komad
ASG 732 25 G 1,25 mm 20 mm 25 mm Čelik galvanski pocinkovano 1362424
25 Komad
ASG 732 30 G 1,5 mm 25 mm 30 mm Čelik galvanski pocinkovano 1362428
20 Komad
ASG 732 36 G 1,5 mm 30 mm 36 mm Čelik galvanski pocinkovano 1362432
20 Komad
ASG 732 44 G 1,5 mm 36 mm 44 mm Čelik galvanski pocinkovano 1362436
20 Komad
ASG 732 53 G 1,5 mm 44 mm 53 mm Čelik galvanski pocinkovano 1362440
20 Komad
ASG 732 63 G 1,5 mm 53 mm 63 mm Čelik galvanski pocinkovano 1362444
20 Komad
