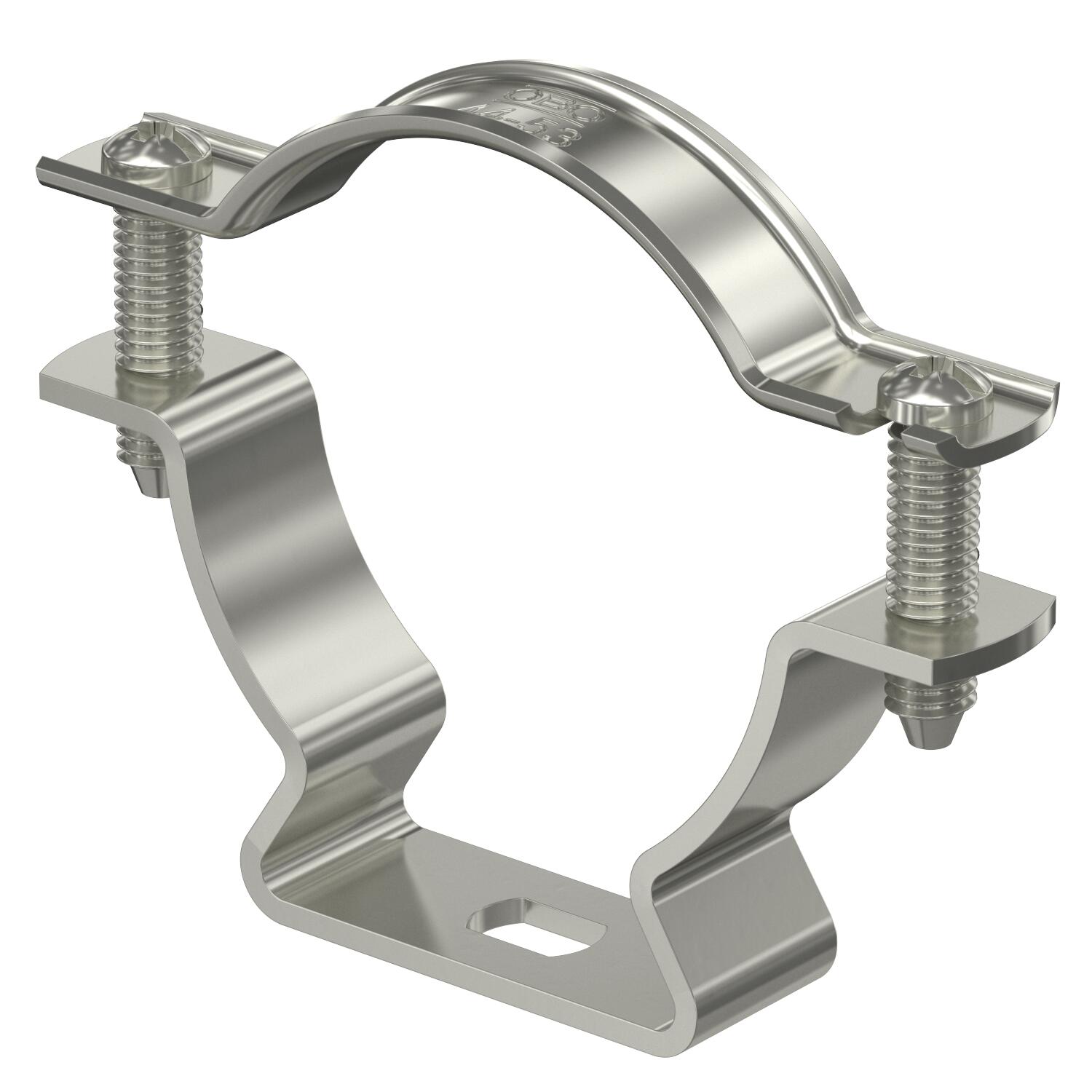

Odstojna obujmica 733 A4

Br.art. 1362934 | EAN 4012196600359

1,5 mm
plemeniti čelik, nerđajući 1.4571
Opis proizvoda

Opis proizvoda

Odstojna obujmica za montažu cevi i kablova na zid, plafon i pod. Sa samoosiguravajućim poklopcem. Pričvršćivanje preko proreza.

Odobreno za održavanje funkcije prema DIN 4102 deo 12, klase održavanja funkcije E 30 do E 90.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Klasaodržanja funkcionalnosti E30
  • Klasaodržanja funkcionalnosti E90
Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cevi 1
Debljina materijala 1,5 mm

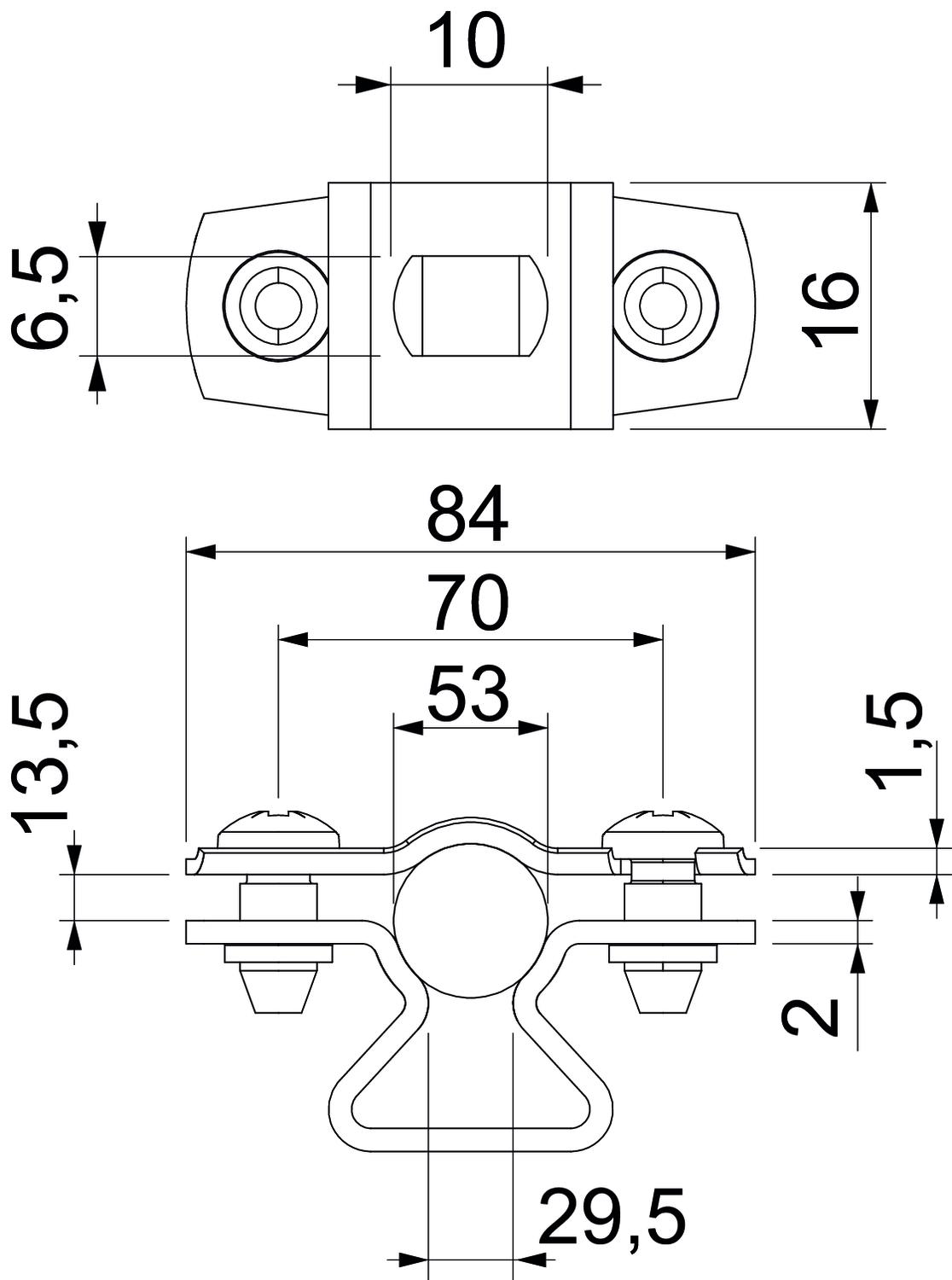

Dimenzija 44-53mm
Dimenzija A 84 mm
Dimenzija b 16 mm
Dimenzija B 70 mm
Dimenzija D 53 mm
Dimenzija D maks. 53 mm
Dimenzija D min. 44 mm
Dimenzija L 10 mm
Dimenzija S 29,5 mm
Dimenzija t1 (mm) 1,5
Dimenzija t2 (mm) 2
Dimenzija x 13,5 mm
Materijal plemeniti čelik, nerđajući 1.4571
Omotano plastikom ne
Pogoduje za protivpožarnu oblast da
Rastojanje od zida da
UL-postojani da
Varijanta zatvoren
Vrsta pričvršćivanja Rupa za navojno pričvršćivanje
za prečnik 44 - 53
Zatezna oblast D maks. 53 mm
Zatezna oblast D min. 44 mm
Svi tipovi

Svi tipovi

Tip Debljina materijala Zatezna oblast D min. Zatezna oblast D maks. Materijal Br.art. Količina malo pakovanje
ASL 733 10 A4 1,5 mm 8 mm 10 mm plemeniti čelik, nerđajući 1.4571 1362904
25 Komad
ASL 733 12 A4 1,5 mm 10 mm 12 mm plemeniti čelik, nerđajući 1.4571 1362906
25 Komad
ASL 733 14 A4 1,5 mm 12 mm 14 mm plemeniti čelik, nerđajući 1.4571 1362908
25 Komad
ASL 733 17 A4 1,5 mm 14 mm 17 mm plemeniti čelik, nerđajući 1.4571 1362912
25 Komad
ASL 733 20 A4 1,5 mm 17 mm 20 mm plemeniti čelik, nerđajući 1.4571 1362914
25 Komad
ASL 733 25 A4 1,5 mm 20 mm 25 mm plemeniti čelik, nerđajući 1.4571 1362918
25 Komad
ASL 733 30 A4 1,5 mm 25 mm 30 mm plemeniti čelik, nerđajući 1.4571 1362922
20 Komad
ASL 733 36 A4 1,5 mm 30 mm 36 mm plemeniti čelik, nerđajući 1.4571 1362926
20 Komad
ASL 733 44 A4 1,5 mm 36 mm 44 mm plemeniti čelik, nerđajući 1.4571 1362930
20 Komad
ASL 733 53 A4 1,5 mm 44 mm 53 mm plemeniti čelik, nerđajući 1.4571 1362934
20 Komad
ASL 733 63 A4 1,5 mm 53 mm 63 mm plemeniti čelik, nerđajući 1.4571 1362938
20 Komad
