Odvodnik prenapona V20, 2-polni 75V 2 | 75 | IP20

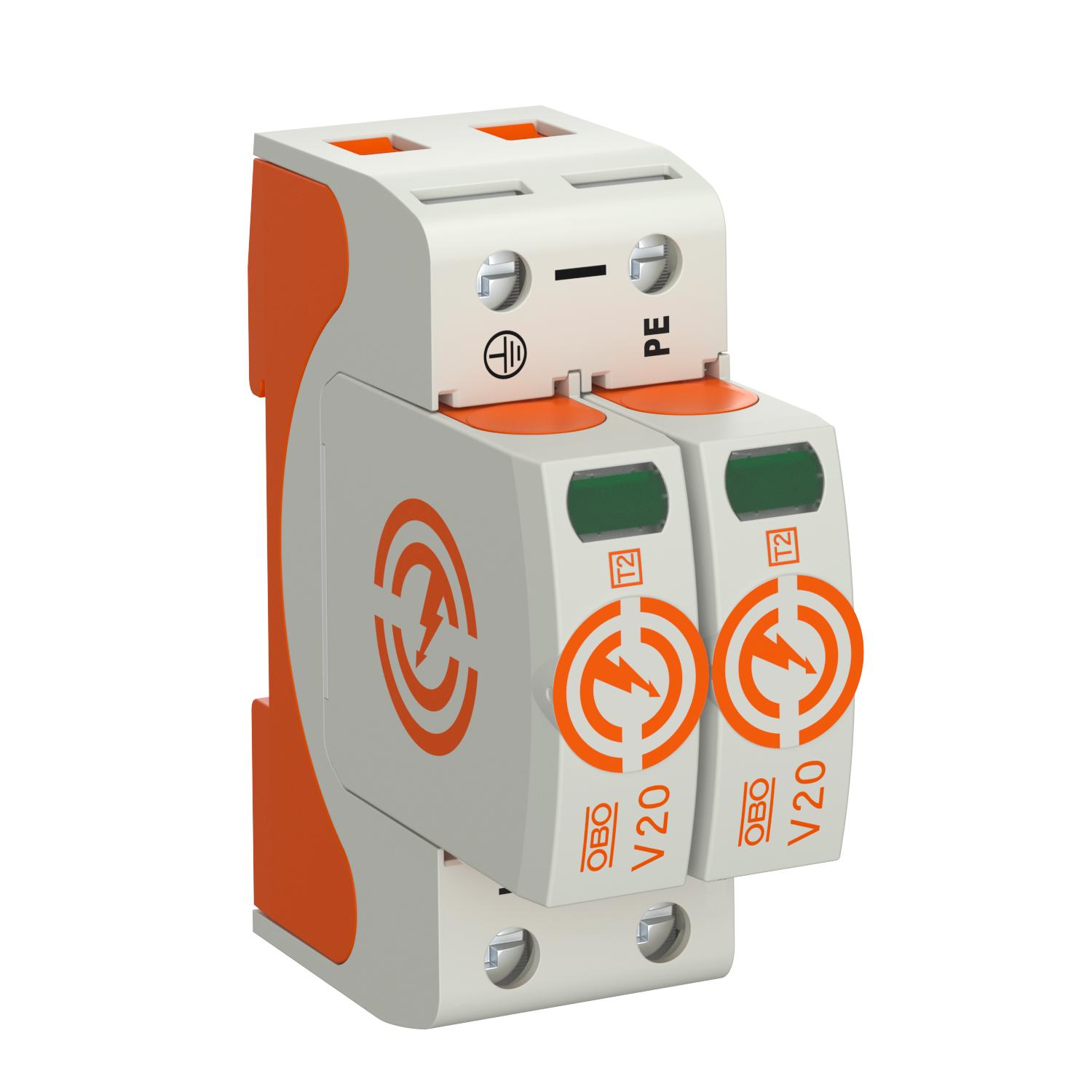

Odvodnik prenapona V20, 2-polni 75V

Br.art. 5095142 | EAN 4012196159741

Br.art. / Tip

Varijanta polova

Največi trajni napon AC	75

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

Odvodnik prenapona tip 2

• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom kod vibracija i kodiranjem napona
• Plastika UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju

Primena: Izjednačavanje potencijala u glavnim i podrazdelnicima.

Tehnički podaci

Tehnički podaci

Broj el. polova	2
Daljinska signalizacija	ne
Dimenzija	75V
Dozvole	VDE
Integrisani predosigurač	ne
Ispitna klasa tip 2	da
Izduvno	ne
Kontaktno vreme	<25 ns
Maks. prenaponska zaštita mreže	160 A gL/gG
Maksimalna udarna struja odvođenja (8/20 μs)	40 kA
Maksimalna udarna struja odvođenja (8/20 μs) [L-N]	40 kA
Maksimalni preventivni osigurač	160 A
Materijal kućišta	PA UL 94 V-0
Minimalno rastojanje	1,5 mm
Način montaže	Torban šina 35 mm
Največi trajni napon AC	75
Najviša vrednost trajnog napona (L-N)	75 V
Nominalna struja odvođenja (8/20 µs)	20 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	20 kA
Nominalni napon AC (50 / 60 Hz)	60 V
Oblik mreže	ostalo
Oblik mreže TN	da
Oblik mreže TN-C	da
Obrtni momenat	4 Nm
Odvodna struja (8/20 µs) [ukupna]	80 kA

Otporno na kratak spoj	da
Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže	50 kA eff
Prag zaštite [L-N]	≤0,5
Prečnik fleksibilnog provodnika (tankožilni) maks.	35 mm²
Prečnik fleksibilnog provodnika (tankožilni) maks.	2 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	16 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	1,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	16 AWG
Prečnik krutog provodnika (jedno-/višežilni) min.	1,5 mm²
Preostali napon [L-N] @ 1 kA	0,3 kV
Preostali napon [L-N] @ 5 kA	0,4 kV
Radna temperatura maks.	80 °C
Radna temperatura min.	-40 °C
Signalizacija na uređaju	vizuelno
SPD prema EN 61643-11	Tip 2
SPD prema IEC 61643-1	klasa II
SPD prema UL 1449	Tip 4
TOV-napon [L-N] - fail safe mode - 120 min	115 V
TOV-napon [L-N] - withstand mode - 5 s	90 V
Varijanta polova	2
Vrsta provodnika za uređaje za zaštitu od prenapona	Provodnik energije AC
Vrsta zaštite	IP20
