Opis proizvoda

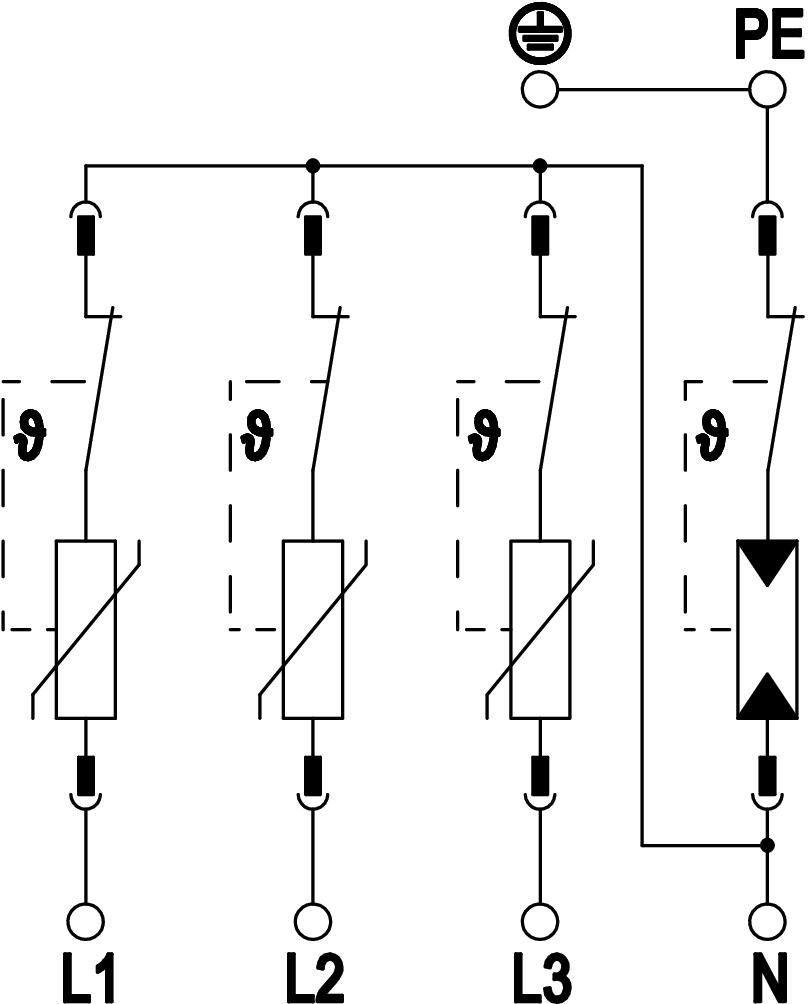

Odvodnik prenapona tip 2
• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom kod vibracija i kodiranjem napona
• Plastika UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju
Primena: Izjednačavanje potencijala u glavnim i podrazdelnicima.
- Tehnički podaci
-
Tehnički podaci
Broj el. polova 4 Daljinska signalizacija ne Dimenzija 280V Dozvole VDE Integrisani predosigurač ne Ispitna klasa tip 2 da Izduvno ne Kontaktno vreme <25 ns Maksimalna udarna struja odvođenja (8/20 μs) 40 kA Maksimalna udarna struja odvođenja (8/20 μs) [L-N] 40 kA Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] 60 kA Maksimalni preventivni osigurač 160 A Materijal kućišta PA UL 94 V-0 Način montaže Torban šina 35 mm Največi trajni napon AC 280 Najviša vrednost trajnog napona (L-N) 280 V Najviša vrednost trajnog napona (N-PE) 255 V Nominalna struja odvođenja (8/20 µs) 20 kA Nominalna struja odvođenja (8/20 µs) [L-N] 20 kA Nominalna struja odvođenja (8/20 µs) [N-PE] 40 kA Nominalni napon AC (50 / 60 Hz) 230 V Oblik mreže ostalo Oblik mreže TN da Oblik mreže TN-C-S da Oblik mreže TN-S da Oblik mreže TT da Obrtni momenat 4 Nm Otporno na kratak spoj da Prečnik fleksibilnog provodnika (tankožilni) maks. 35 mm² Prečnik fleksibilnog provodnika (tankožilni) maks. 2 AWG Prečnik fleksibilnog provodnika (tankožilni) min. 1,5 mm² Prečnik fleksibilnog provodnika (tankožilni) min. 16 AWG Prečnik krutog provodnika (jedno-/višežilni) maks. 2 AWG Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm² Prečnik krutog provodnika (jedno-/višežilni) min. 16 AWG Radna temperatura maks. 80 °C Radna temperatura min. -40 °C Signalizacija na uređaju vizuelno SPD prema EN 61643-11 Tip 2 SPD prema IEC 61643-1 klasa II Sposobnost gašenja struje kratkog spoja (eff) [N-PE] 0,1 kA TOV-napon [N-PE] - withstand mode - 200 ms 1200 V Varijanta polova 3+N/PE Vrsta provodnika za uređaje za zaštitu od prenapona Provodnik energije AC Vrsta zaštite IP20 Dimenzije

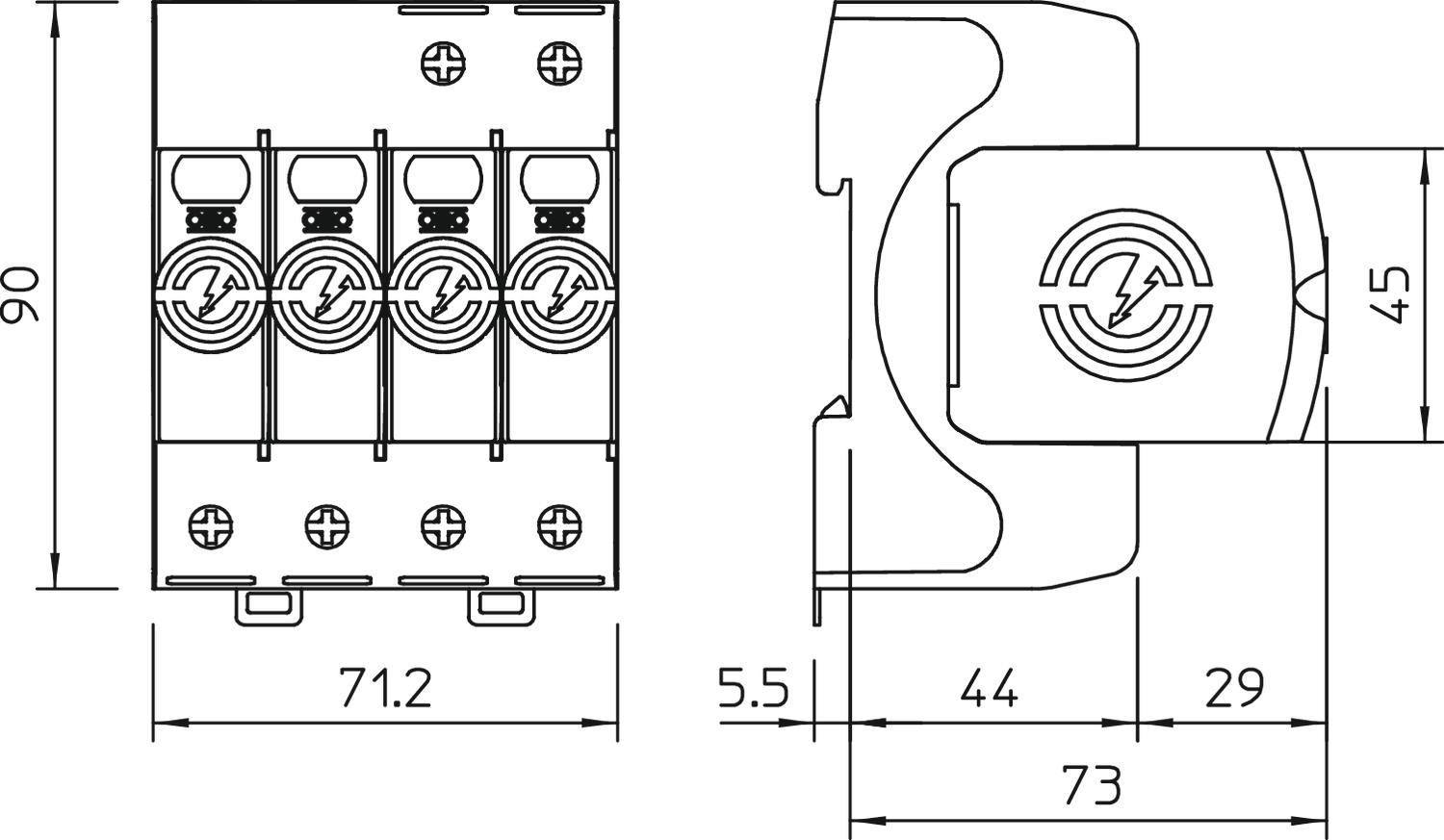

Dužina 78,5 mm Minimalno rastojanje 1,5 mm Širina 71,2 mm Visina 90 mm Priključne mogućnosti
Maks. prenaponska zaštita mreže 160 A gL/gG Odvodna struja (8/20 µs) [ukupna] 60 kA Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže 50 kA eff Prag zaštite [L-N] ≤1,3 Prečnik krutog provodnika (jedno-/višežilni) min. 1,5 mm² Preostali napon [L-N] @ 1 kA 0,8 kV Preostali napon [L-N] @ 5 kA 1 kV SPD prema UL 1449 Tip 4 TOV-napon [L-N] - fail safe mode - 120 min 440 V TOV-napon [L-N] - withstand mode - 5 s 335 V Zajednički prag zaštite [L-PE] 1,5 kV - Svi tipovi
