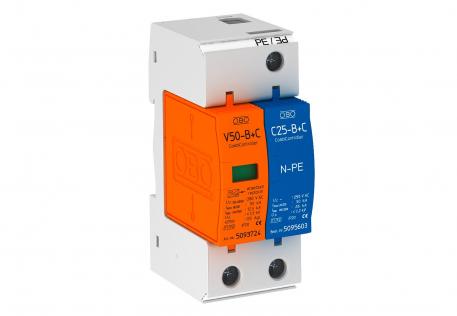

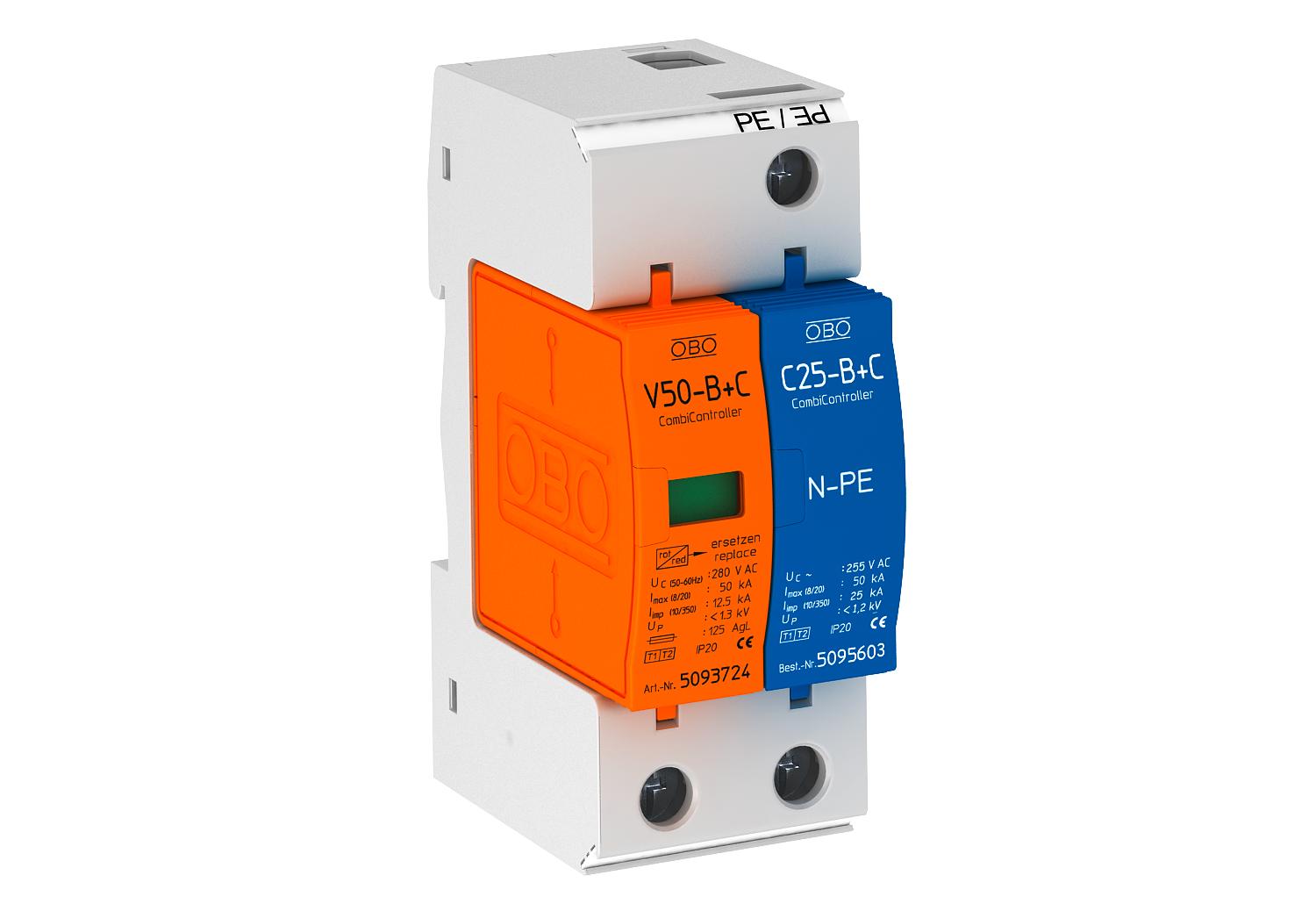

Odvodnik struje groma i prenapona 1-polni + NPE

Br.art. 5093653 | EAN 4012195688426

280
IP20
Opis proizvoda

Opis proizvoda

Kombinovani odvodnik, odvodnik prenapona i struje groma tipa 1+2 prema DIN EN 61643-11.


• Za izjednačavanje potencijala gromobranske zaštite prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja struje groma12,5 kA (10/350) po polu i 50 kA (10/350) ukupno
• Univerzalna primena za TN i TT sisteme
• Sa Multibase donjim delom sa Multi priključnim klemama
• Kompletna jedinica, sastoji se od gornjeg i donjeg dela, montirana i spremna za priključak
• Odvodnik, utična montaža sa dinamičkim mehanizmom za odvajanje
• Sa optičkim prikazom funkcije
• Prag zaštite < 1,3 kV
• Zatvoreni nepropusni cinkosid-varistor-odvodnik za primenu u kućištima razdelnika
• Obeleženi priključci

Primena: Izjednačavanje potencijala kod zgrada sa spoljašnjom gromobranskom zaštitom klase III i IV i u uobičajenim kućištima razdelnika.
* Komplet = gornji i donji deo
  • 5 godina garancije
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • EurAsian Conformity
  • Kombinovan zaštitni uređaj od tipa 1 i tipa 2
  • Prelaz od LPZ 0 do 2.
  • Multibase-donji deo
Tehnički podaci

Tehnički podaci

Broj el. polova 1
Daljinska signalizacija ne
Dimenzija 280V
Integrisani predosigurač ne
Izduvno ne
Kontaktno vreme <25 ns
LPZ 0→2
Maks. prenaponska zaštita mreže 125
Maksimalna udarna struja odvođenja (8/20 μs) 50 kA
Maksimalni preventivni osigurač 125 A
Način montaže Torban šina 35 mm
Največi trajni napon AC 280
Najviša vrednost trajnog napona (N-PE) 255 V
Nominalna struja odvođenja (8/20 µs) 30 kA
Nominalna struja odvođenja (8/20 µs) [L-N] 30 kA
Nominalna struja odvođenja (8/20 µs) [N-PE] 50 kA
Nominalni napon AC (50 / 60 Hz) 230 V
Oblik mreže ostalo
Oblik mreže DC ne
Oblik mreže IT ne
Oblik mreže TN da
Oblik mreže TN-C ne
Oblik mreže TN-C-S da
Oblik mreže TN-S da
Oblik mreže TT da
Oblik mreže, ostali ne
Odvodna struja (8/20 µs) [ukupna] 50 kA
Prag zaštite [L-N] ≤1,3
Prečnik fleksibilnog provodnika (tankožilni) min. 25 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm²
Prečnik krutog provodnika (jedno-/višežilni) min. 2,5 mm²
Radna temperatura maks. 80 °C
Radna temperatura min. -40 °C
Signalizacija na uređaju vizuelno
SPD prema EN 61643-11 Tip 1+2
SPD prema IEC 61643-1 klasa I+II
Udarni napon (10/350 μs) 12,5 kA
Udarni napon (10/350) [ukupno] 25 kA
Varijanta 1+NPE
Varijanta polova 1+N/PE
Vrsta zaštite IP20
Svi tipovi

Svi tipovi

Tip Varijanta polova Največi trajni napon AC Vrsta zaštite Br.art. Količina malo pakovanje
V50-B+C 1+NPE 1+N/PE 280 IP20 5093653
1 Komad
V50-B+C 3+NPE 3 280 IP20 5093654
1 Komad
