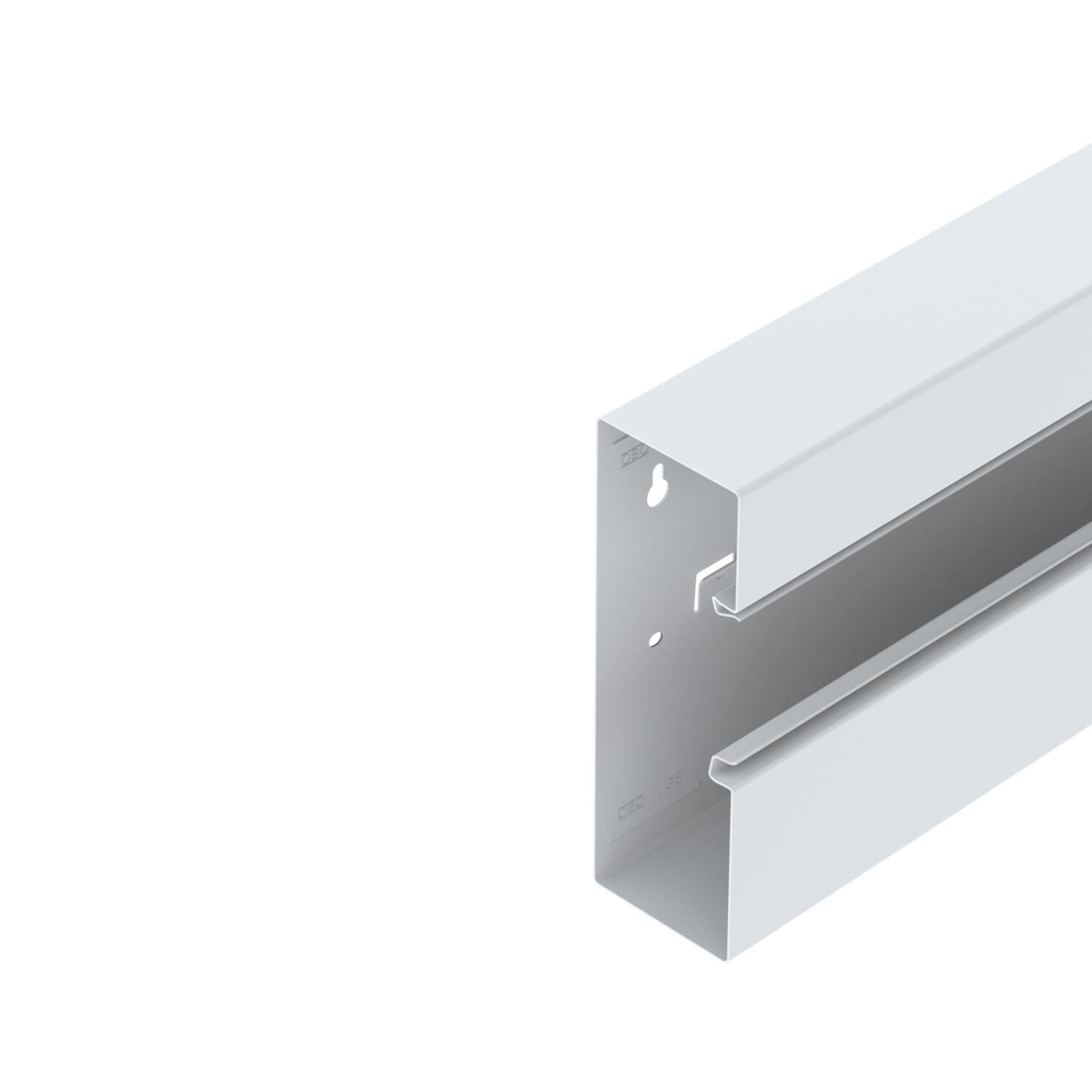

Parapetni kanal Rapid 80, širina kanala 210, visina kanala 70, asimetrični 2000

Parapetni kanal Rapid 80, širina kanala 210, visina kanala 70, asimetrični

Br.art. 6278000 | EAN 4012195663744

Br.art. / Tip

Dužina

Opis proizvoda

Opis proizvoda

GS parapetni kanal za montažu na zid ili na nosače. Parapetni kanal GS uređaja ima samokontaktne kopče za postavljanje pregrade od lima i čelika. Ekvipotencijalna veza između kanala kanala se vrši preko spojnice. Zaštitna mera i izjednačavanje potencijala između poklopca i donjeg dela garantuje patentirani, samokontaktni poklopac kanala. Otvor sistema je zapravo 76,5 mm. Poklopac mora da se naruči posebno.

Dužine preko 3000 mm donjih delova i poklopaca kao i druge RAL-boje mogu da se realizuju na zahtev. Vidljive površine lakiranih parapetnih kanala su oblepljene folijom.

Tehnički podaci

Tehnički podaci

Antibakterijski tretman	ne
bez halogena	da
Boja	čisto bela; RAL 9010
Broj dodatnih pregradnih zidova	1
Broj poklopaca	1
CO₂ otisak (GWP) od kolevke do kapije	0,32 kg CO₂e / 1 Metar

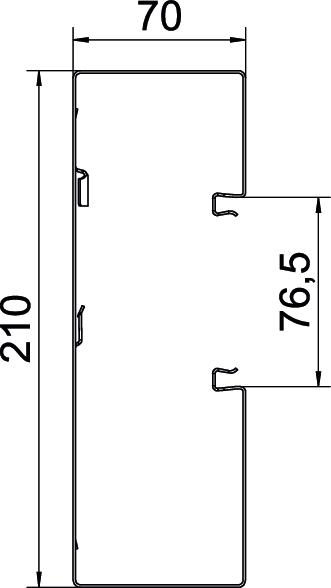

Dimenzija	70x210x2000
Dužina	2000 mm
Klema za kablove	ne
Korisni presek	12700 mm²
Materijal	Čelik
Montažna perforacija u podu	da
Način montaže poklopaca	nalazi se unutra
Podna perforacija	sa podnom perforacijom

Poklopac priložen	ne
Pravougli model	da
Simetrično	ne
Širina	210 mm
Širina poklopca	76,5 mm
Spojnica kanala	ne
Stepen zaštite IK-kod	IK10
Temperaturna oblast primene maks.	60 °C
Temperaturna oblast primene min.	-25 °C
Varijanta zadnje strane (unutrašnja strana)	sa uklopnim kontra-elementom
Visina	70 mm
Vrsta zaštite	IP30
Zaštitna folija	da

Svi tipovi

Svi tipovi

Tip	Dužina	Br.art.	Količina	malo pakovanje
GS-A70210RW	2000 mm	6278000	m	2 m
GS-A70210RW	3000 mm	6278007	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

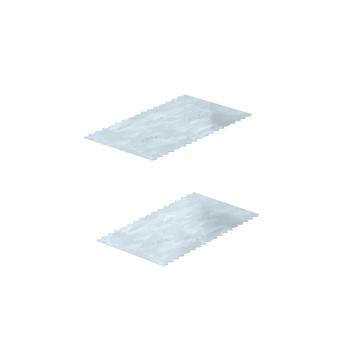

Spojnica GS-KUP70	GS-KUP70	6277290	Jedinica pakovanja	1 Jedinica pakovanja
Kutija za uređaje 71GD6, 1-struka	71GD6	6288610	Komad	5 Komad
Kutija za uređaje 71GD7-2, 2-struka	71GD7-2	6288608	Komad	2 Komad
Poklopac kanala, čelični lim	GS-OTRW	6279850	m	2 m
Montažna stezaljka RKV3V	RKV3V	6288700	Komad	20 Komad

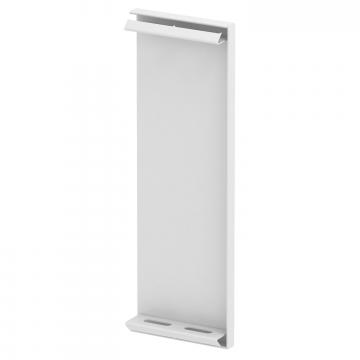

Završetak, za parapetni kanal Rapid 80, tip GS-70210	GS-E70210RW	6278070	Komad	1 Komad

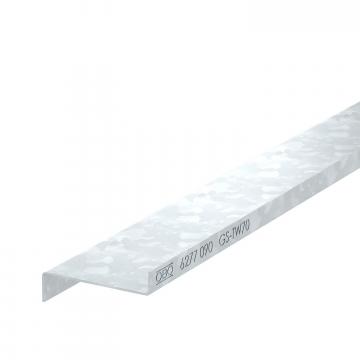

Pregrada GS-TW70	GS-TW70	6277090	m	2 m

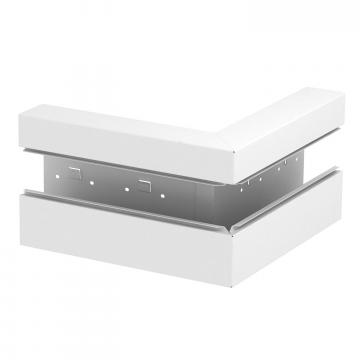

Vanjski kut, asimetričan, za parapetni kanal Rapid 80 tip GS-AS70210	GS-AA70210RW	6278010	Komad	1 Komad
Čelični poklopac za vanjski kut	GS-OTARW	6279870	Komad	1 Komad

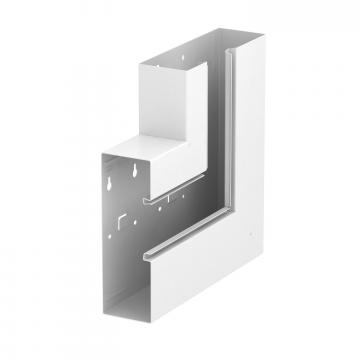

Ravni kut, asimetričan, s uzlazom, za parapetni kanal Rapid 80, tip GS-A70210	GS-AFS70210RW	6278020	Komad	1 Komad

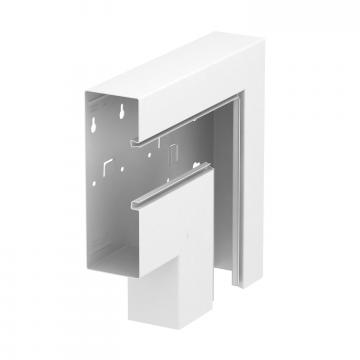

Ravni kut, asimetričan, silazni, za parapetni kanal Rapid 80, tip GS-A70210	GS-AFF70210RW	6278030	Komad	1 Komad
Čelični poklopac za ravni kut	GS-OTFRW	6279860	Komad	1 Komad

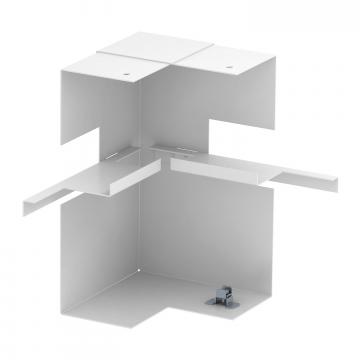

Unutarnji kut, asimetričan, za parapetni kanal Rapid 80 tip GS-A70210	GS-AI70210RW	6278050	Komad	1 Komad

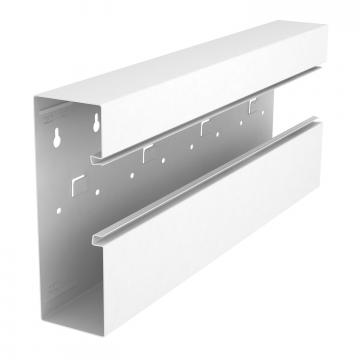

T-element, asimetričan, dvostruki, za parapetni kanal Rapid 80 tip GS-A70210	GS-AT70210RW	6278060	Komad	1 Komad
Spojnica kanala KL80A	KL80A	6288640	Komad	20 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad
