Podloška 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Podloška

Br.art. 3402088 | EAN 4012195300076

Br.art. / Tip

Dimenzija D min.

Dimenzija D

Dimenzija h

Navoj

Opis proizvoda

Opis proizvoda

Podloška po DIN 125, oblik A, za univerzalnu primenu.

Tehnički podaci

Tehnički podaci

Debljina lima	0,06 in
Debljina materijala	1,6 mm
Dimenzija	M8
Dimenzija D	8,4 mm
Dimenzija D min.	16 mm
Dimenzija h	1,6 mm

Ivičast	ne
Materijal	Čelik
Navoj	M8
Oblik rupe	okruglo
Ojačano	ne
Površina	galvanski pocinkovano

Svi tipovi

Svi tipovi

Tip	Dimenzija D min.	Dimenzija D	Dimenzija h	Navoj	Br.art.	Količina	malo pakovanje
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Komad	100 Komad
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Komad	100 Komad
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Komad	100 Komad
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Komad	100 Komad

Preuzimanja

Informativni list WS M8 D16 G / 3402088 , 0.17MB , pdf

Vodič Fire protection in electrical engineering – A guide to fireproof building installations , 2.10MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU izjava o usaglašenosti WS M8 D16 G / 3402088 , 0.06MB , pdf

Preuzimanje

REACH Izjava o usaglašenosti WS M8 D16 G / 3402088 , 0.12MB , pdf

Preuzimanje

RoHS Izjava o usaglašenosti WS M8 D16 G / 3402088 , 0.12MB , pdf

Preuzimanje

Grafika proizvoda WS M8 D16 G / 3402088, 16.16 kB, jpg

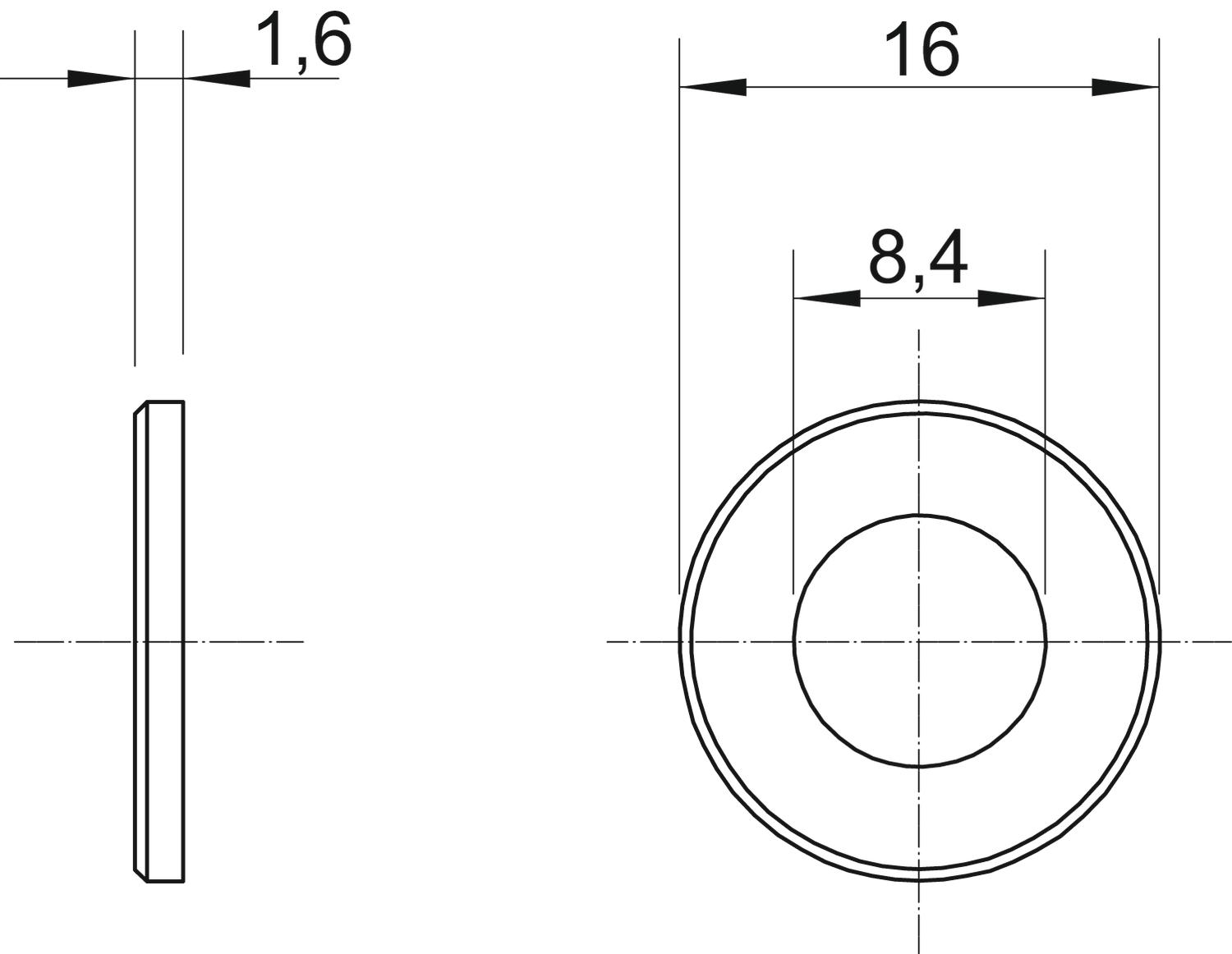

Crtež u razmeri WS M8 D16 G / 3402088, 61.87 kB, jpg
