Podloška F 12 | 12 | 6,6 | 1,6 | M6

morepic-1

morepic-2

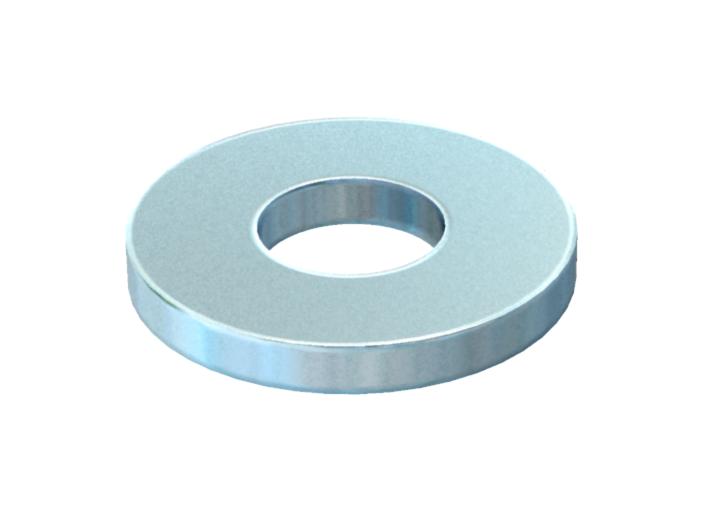

Podloška F

Br.art. 3402444 | EAN 4012195300731

Br.art. / Tip

Dimenzija D min.

Dimenzija D maks.

Dimenzija D

Dimenzija h

Navoj

Opis proizvoda

Opis proizvoda

Podloška za univerzalnu primenu.

Tehnički podaci

Tehnički podaci

Debljina lima	0,06 in
Debljina materijala	1,6 mm
Dimenzija	M6
Materijal	Čelik
Navoj	M6
Oblik rupe	okruglo

Površina	toplo pocinkovano
Prečnik	12 mm
Prečnik rupe	6,4 mm
Spoljašnji prečnik	12 mm
Unutrašnji prečnik	6,4 mm

Dimenzije

Dimenzija D	6,6 mm
Dimenzija D maks.	12 mm

Dimenzija D min.	12 mm
Dimenzija h	1,6 mm

Svi tipovi

Svi tipovi

Tip	Dimenzija D min.	Dimenzija D maks.	Dimenzija D	Dimenzija h	Navoj	Br.art.	Količina	malo pakovanje
966 M6 F	12 mm	12 mm	6,6 mm	1,6 mm	M6	3402444	Komad	100 Komad
966 M8 F	16 mm	16 mm	9 mm	1,6 mm	M8	3402452	Komad	100 Komad
966 M10 F	20 mm	20 mm	11 mm	2 mm	M10	3402460	Komad	100 Komad
966 M12 F	24 mm	24 mm	13,5 mm	2,5 mm	M12	3402479	Komad	100 Komad

Preuzimanja

Informativni list 966 M6 F / 3402444 , 0.18MB , pdf

Vodič KTS Kabeltragsysteme , 1.61MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

Izjava o usaglašenosti 966 M6 F / 3402444 , 0.06MB , pdf

Preuzimanje

Uputstvo za montažu KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf

Grafika proizvoda 966 M6 F / 3402444, 16.16 kB, jpg

Crtež u razmeri 966 M6 F / 3402444, 59.05 kB, jpg

966 M6 F / 3402444

3402444_KSTP1.stp, 9.07 kB
