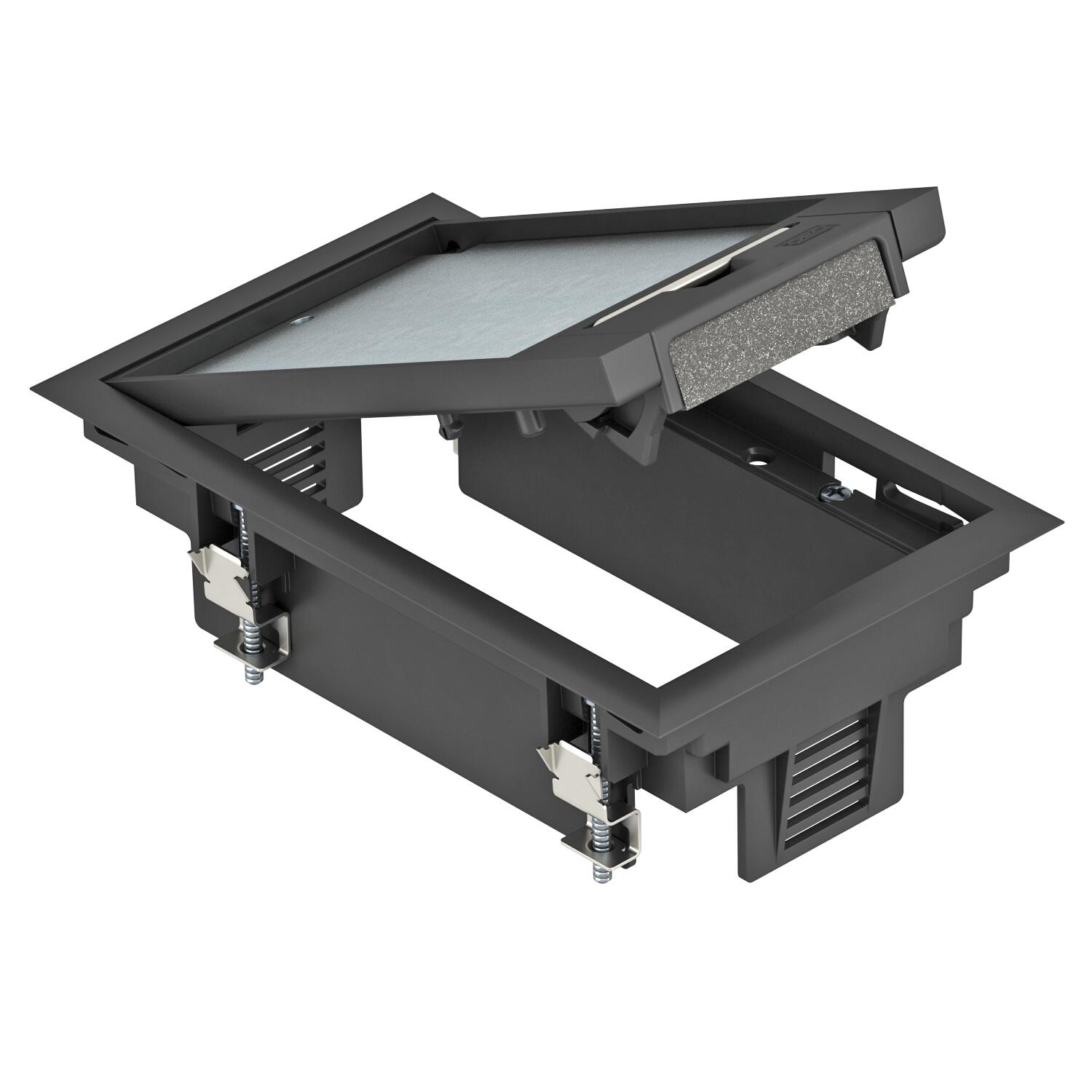

Podna kutija GES2 sa lučnom ručkom

Br.art. 7405120 | EAN 4012195102229

5 mm
2
Opis proizvoda
Opis proizvoda
Podna kutija sa lučnom drškom za do 3 Modul 45-pojedinačna uređaja u jednom univerzalnom nosaču UT3, primena u sistemima kanala u unutrašnjim oblastima.
Podna kutija sa lučnom ručkom, 1-struka, za ugradnju montažog nosača MT2.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja grafitno crno; RAL 9011
Broj kutija za uređaje 1
Broj uređaja koji mogu da se ugrade 3
Debljina podne obloge 5 mm

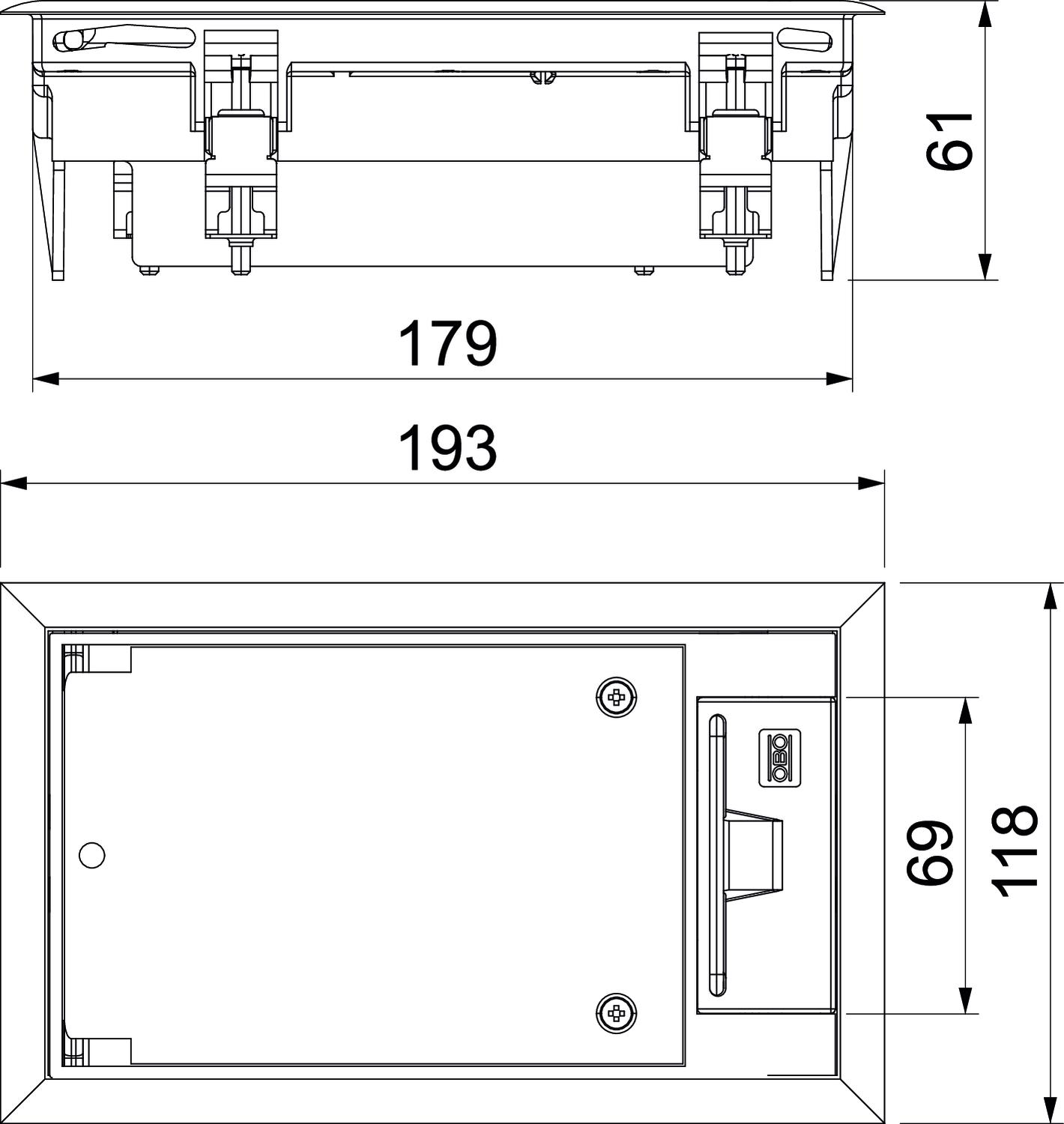

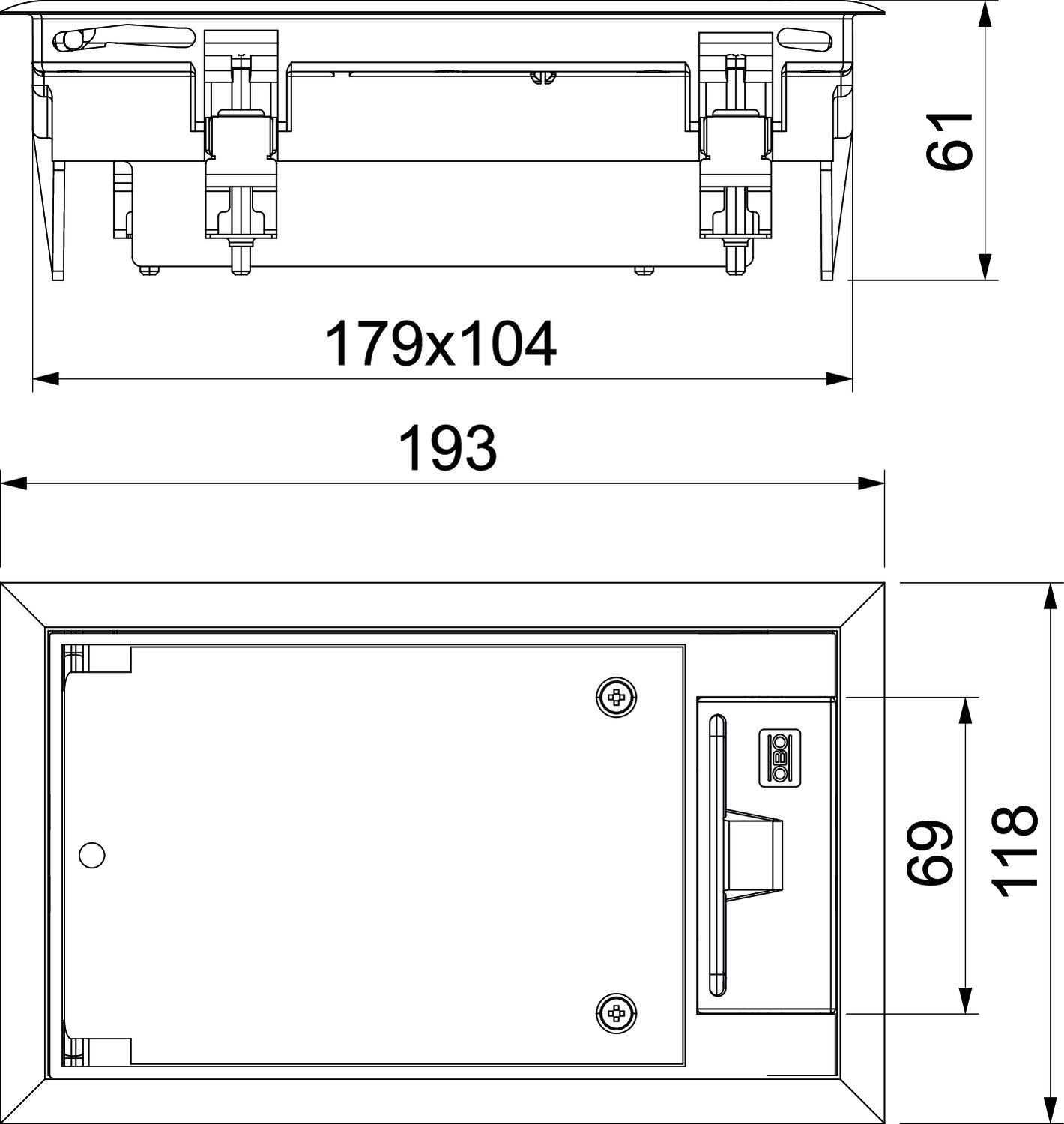

Dimenzija 192x118x61
Dimenzija h 73 mm
Dozvole VDE
Dužina spoljne dimenzije 194 mm
Dužina ugradne dimenzije 180 mm
Materijal Poliamid
Mehanizam otvaranja Lučna ručka
Mogućnost ugradnje zaptivke ne
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale ne
Nominalna veličina za ugradne jedinice 2
Nosač uređaja za montažu kutija za uređaje da
Održavanje poda suvo
Pogoduje za mokro održavanje ne
Pogoduje za podni kanal da
Pogoduje za ugradnju u duple podove ne
Pogoduje za ugradnju u ošupljene podove ne
Sa izrezom za podnu oblogu da
Širina spoljne dimenzije 118 mm
Širina ugradne dimenzije 104 mm
Stepen zaštite IK-kod IK08
Tip ugradnog sistema UT3
Ugradna dubina 72 mm
Varijanta pravougaono
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta okvira Zaštitni ram tepiha
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 3.000 N
Visina poda min. 73 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Zaštitni ram za podnu oblogu da
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Nominalna veličina za ugradne jedinice Boja Br.art. Količina malo pakovanje
GES2 U 7011 5 mm 2 čelično siva; RAL 7011 7405116
1 Komad
GES2 U 9011 5 mm 2 grafitno crno; RAL 9011 7405120
1 Komad
GES2 U 1019 5 mm 2 sivo-bež; RAL 1019 7405124
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm UT3 45 3 7408723
1 Komad
Preuzimanja

Preuzimanje

EU izjava o usaglašenosti GES2 U 9011 / 7405120 , 0.16MB , pdf
