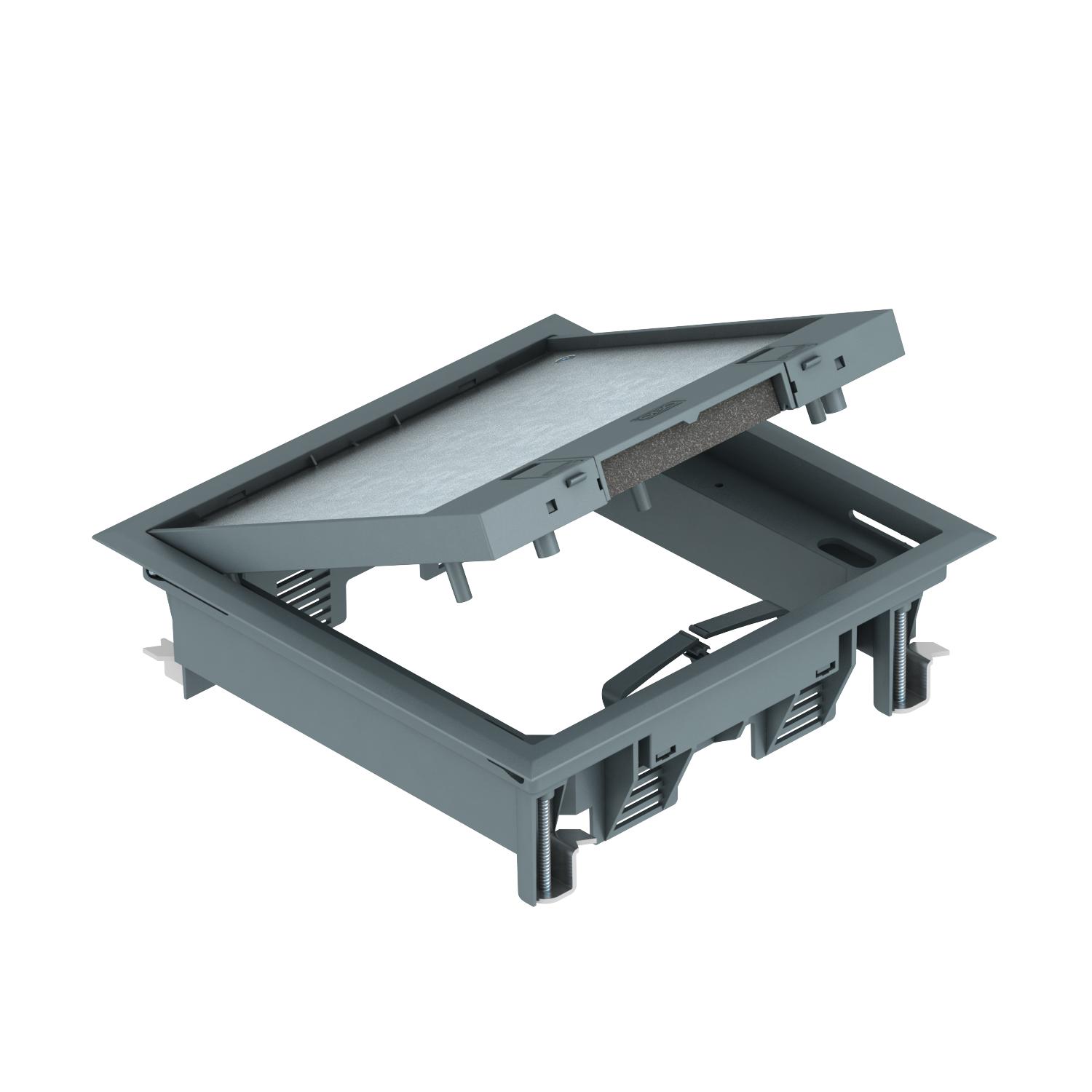

Podna kutija GES4 sa uklopnim klizačem

Br.art. 7405145 | EAN 4012195890645

5 mm
4
Opis proizvoda

Opis proizvoda

Podna kutija sa klizačem za zaključavanje za do 6 pojedinačnih uređaja Modul 45 u 2 univerzalna nosača UT3, upotreba u sistemima kanala i sistemskim podovima u zatvorenom.

Kružni žleb podne obloge u preklopnom poklopcu predpodešen na 5 mm, po potrebi podesiv na 3, 8 ili 10 mm.
Podna kutija sa uskočnim klizačem, 2-struka, za ugradnju montažog nosača MT4. Mogu da se instaliraju 2 poklopca modela APMT2.

Kružni žleb podne obloge u preklopnom poklopcu pretpodešen na 5 mm, po potrebi podesiv na 3, 8 ili 10 mm.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja čelično siva; RAL 7011
Broj kutija za uređaje 2
Broj uređaja koji mogu da se ugrade 6
Debljina podne obloge 5 mm

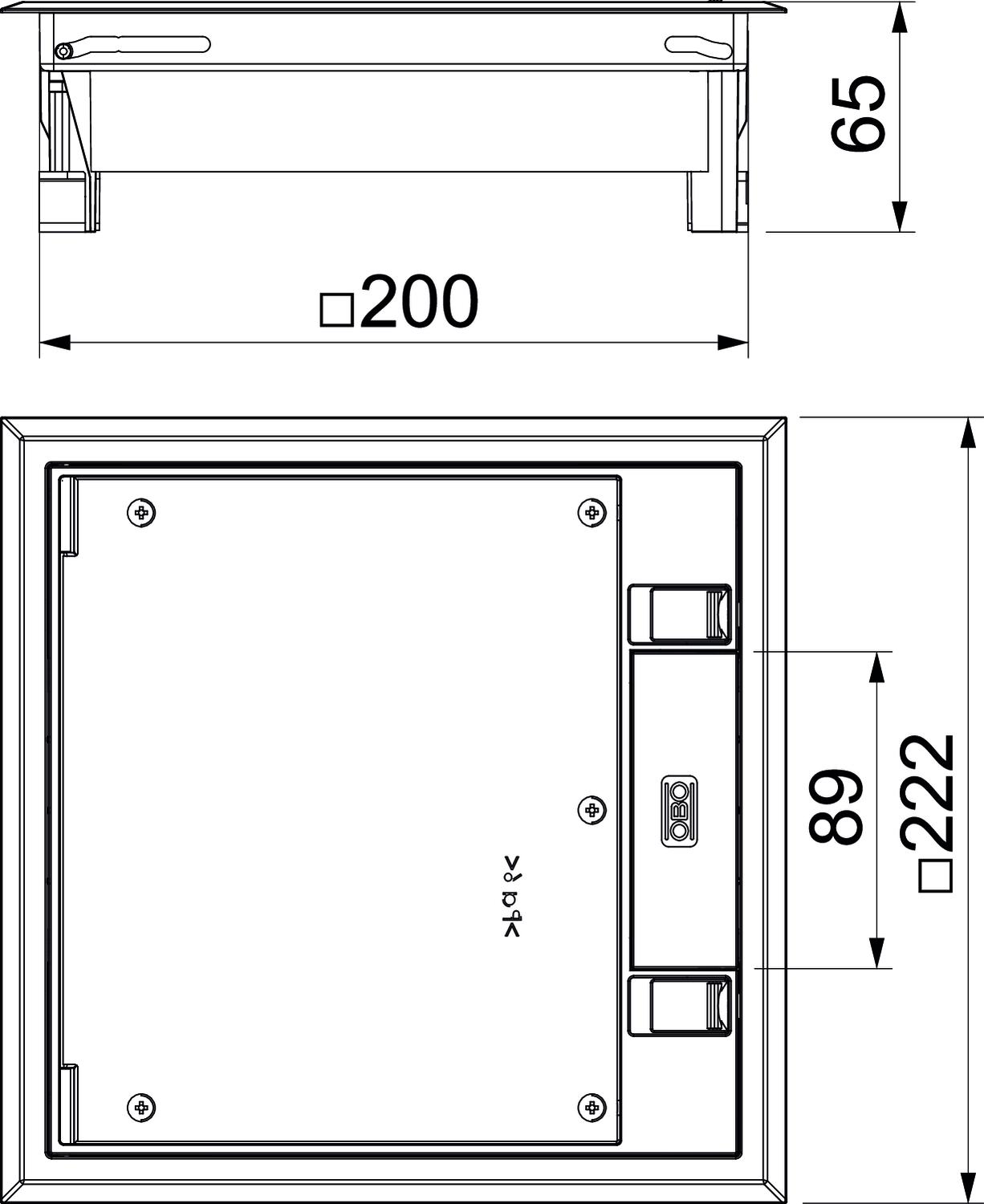

Dimenzija 222x222x65
Dimenzija h 73 mm
Dozvole VDE
Dužina 222 mm
Dužina spoljne dimenzije 222 mm
Dužina ugradne dimenzije 201 mm
Materijal Poliamid
Mehanizam otvaranja Uskočni klizač
Mogućnost ugradnje zaptivke ne
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale ne
Nominalna veličina za ugradne jedinice 4
Nosač uređaja za montažu kutija za uređaje da
Održavanje poda suvo
Pogoduje za mokro održavanje ne
Pogoduje za podni kanal da
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Sa izrezom za podnu oblogu da
Širina 222 mm
Širina spoljne dimenzije 222 mm
Širina ugradne dimenzije 201 mm
Stepen zaštite IK-kod IK08
Tip ugradnog sistema UT3
Ugradna dubina 73 mm
Varijanta kvadratno
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta okvira Zaštitni ram tepiha
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 2.000 N
Vertikalno opterećenje, velika površina do 3.000 N
Visina 65 mm
Visina betonske košuljice min. 73 mm
Visina poda min. 73 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Zaštitni ram za podnu oblogu da
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Nominalna veličina za ugradne jedinice Boja Br.art. Količina malo pakovanje
GES4-2U10T 7011 5 mm 4 čelično siva; RAL 7011 7405145
1 Komad
GES4-2U10T 9011 5 mm 4 grafitno crno; RAL 9011 7405146
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm UT3 45 3 7408723
1 Komad
