- Opis proizvoda
-
Opis proizvoda
Priključak za uređaje sa uskočnim klizačem za do 9 Modul 45 pojedinačnih uređaja u 3 univerzalna nosača UT3, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
Kružni žleb podne obloge u preklopnom poklopcu predpodešen na 5 mm, po potrebi podesiv na 3, 8 ili 10 mm.

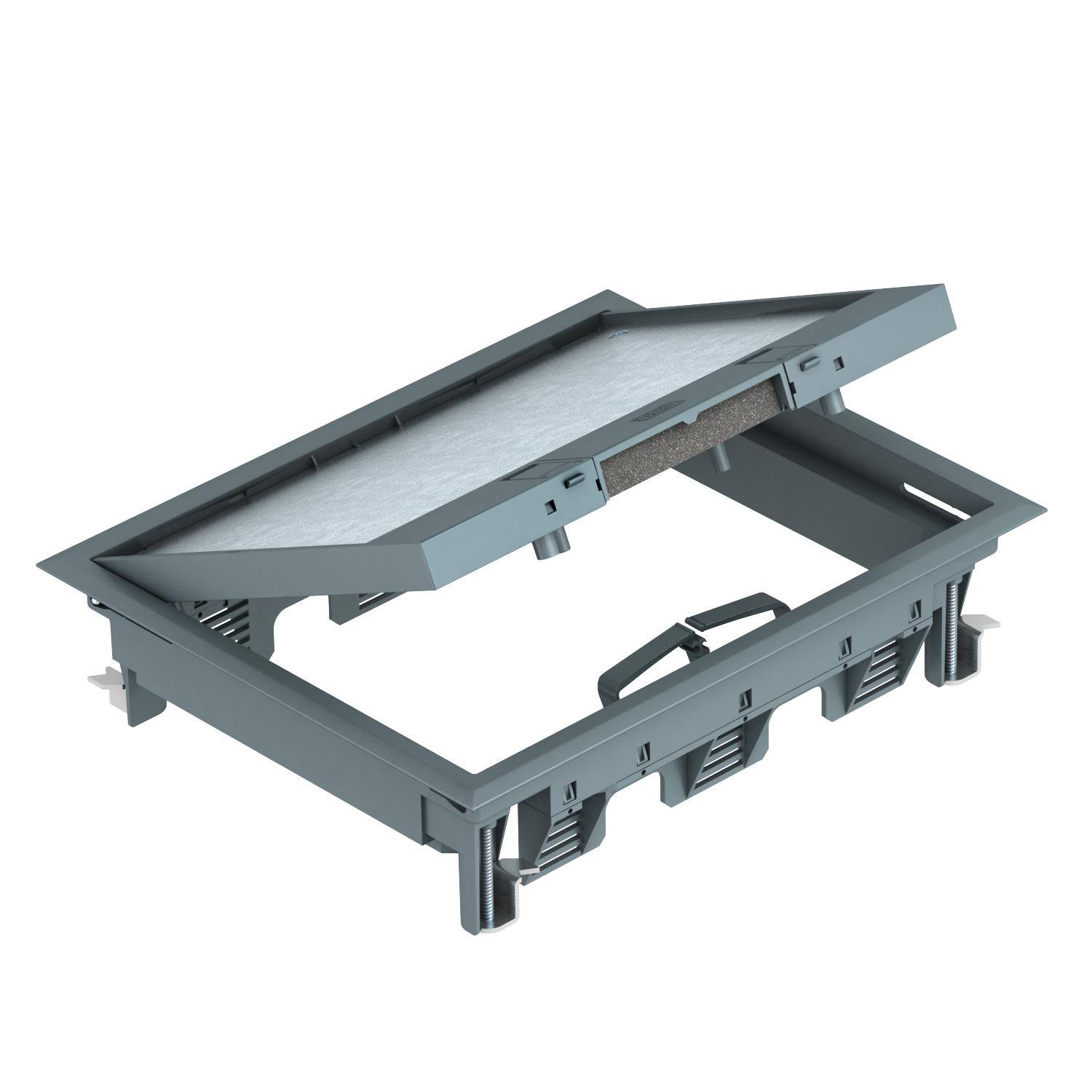

Podna kutija sa uskočnim klizačem, 3-struka, za ugradnju montažog nosača MT6. Mogu da se instaliraju 3 poklopca modela APMT2.
Kružni žleb podne obloge u preklopnom poklopcu pretpodešen na 5 mm, po potrebi podesiv na 3,8 ili 10 mm.
- Tehnički podaci
-
Tehnički podaci

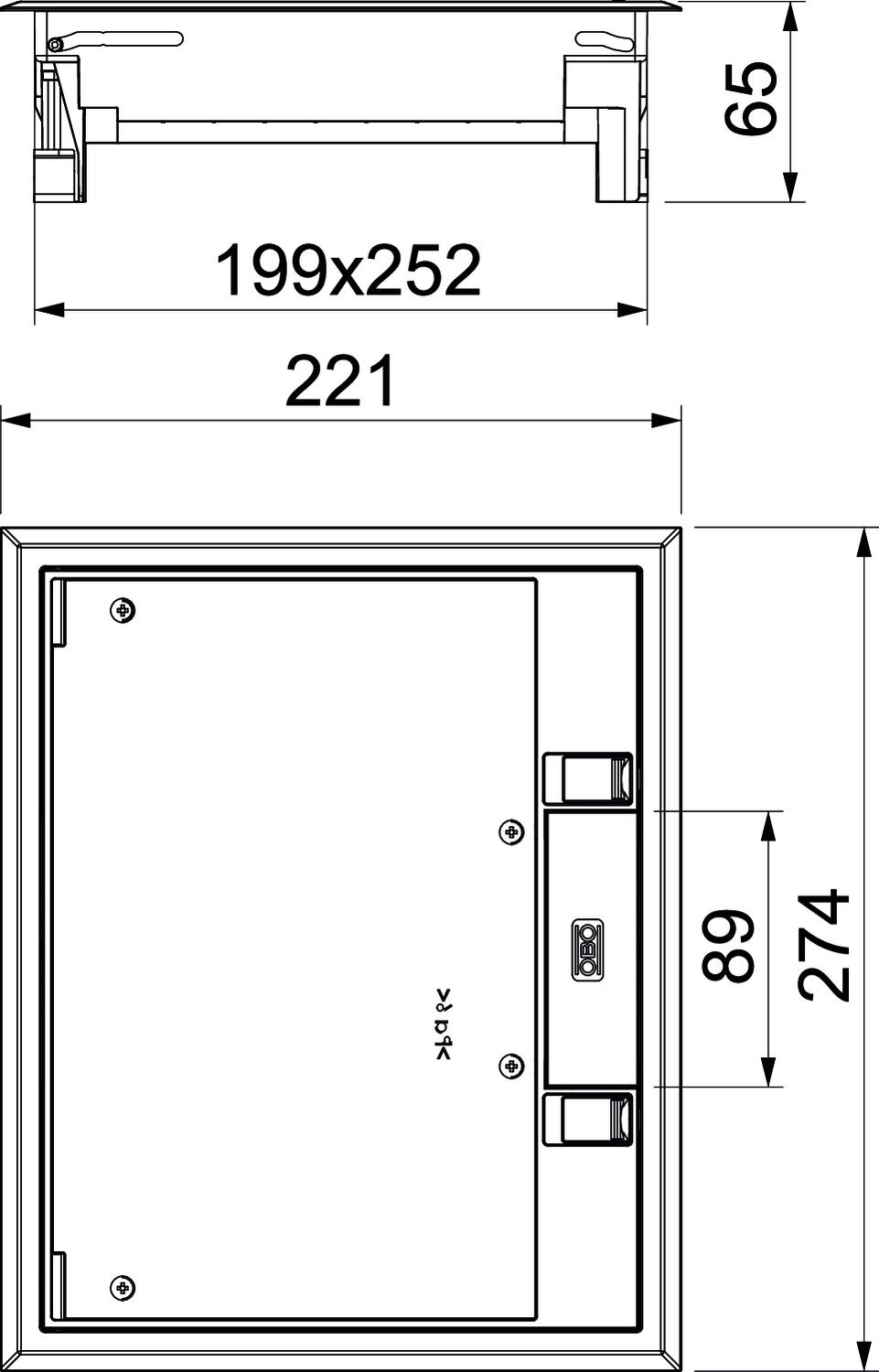

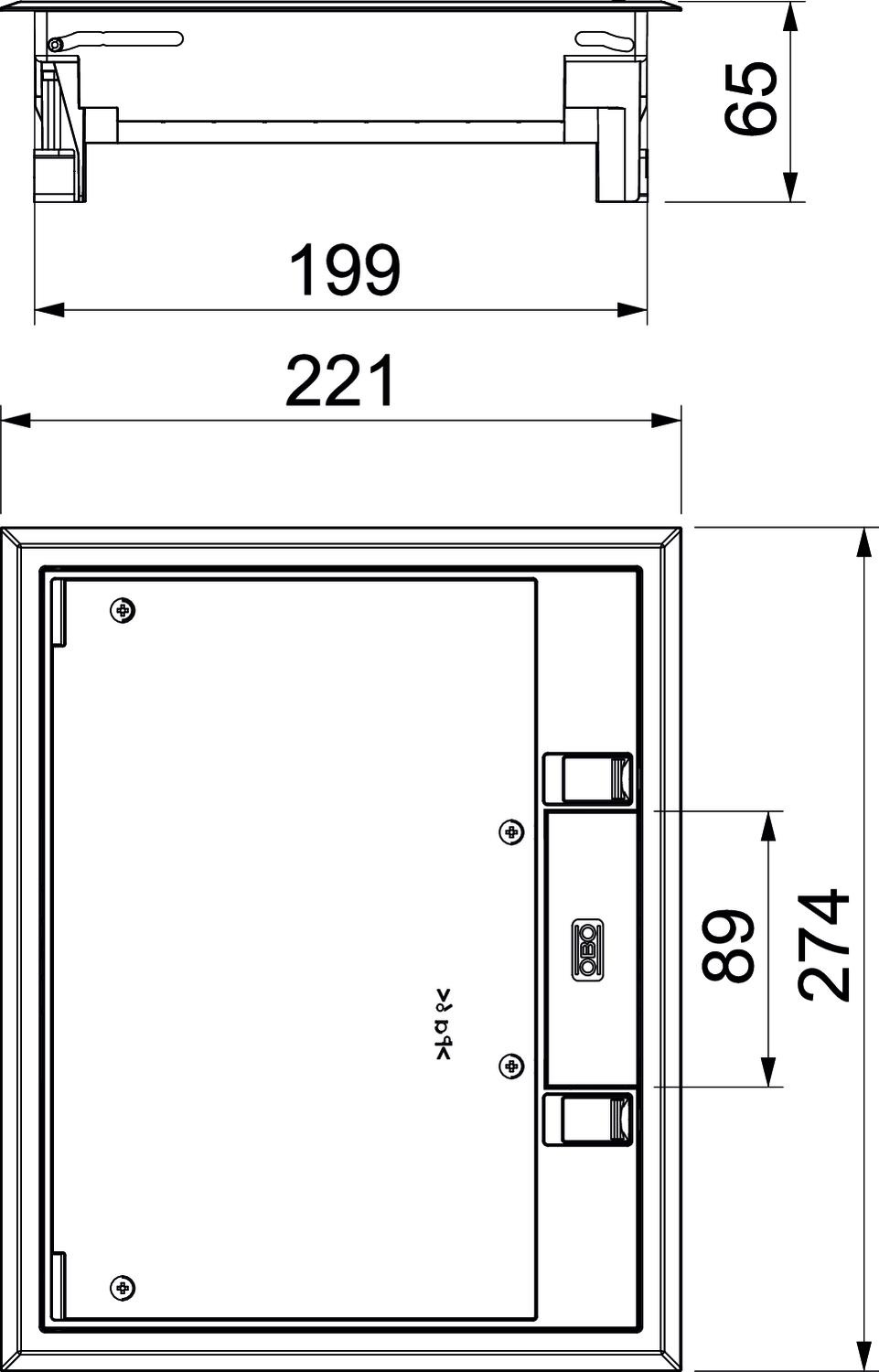

Boja čelično siva; RAL 7011 Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 9 Debljina podne obloge 5 mm Dimenzija 274x221x66 Dimenzija h 73 mm Dozvole VDE Dužina 221 mm Dužina spoljne dimenzije 221 mm Dužina ugradne dimenzije 201 mm Materijal Poliamid Mehanizam otvaranja Uskočni klizač Mogućnost ugradnje zaptivke ne Nominalna veličina za ugradne jedinice 6 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Širina 274 mm Širina spoljne dimenzije 274 mm Širina ugradne dimenzije 253 mm Stepen zaštite IK-kod IK08 Tip ugradnog sistema UT3 Ugradna dubina 73 mm Varijanta pravougaono Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 2.000 N Vertikalno opterećenje, velika površina do 3.000 N Visina 65 mm Visina betonske košuljice min. 73 mm Visina poda min. 73 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da - Svi tipovi
- Preuzimanja
-
Informativni list GES6-2U10T 7011 / 7405321 , 0.23MB , pdfIzjava o usaglašenosti GES6-2U10T 7011 / 7405321 , 0.16MB , pdfOdobrenje oznake VDE symbol approval, GES , 0.12MB , pdfUputstvo za montažu Mounting instructions GES 2U , 0.19MB , pdf
