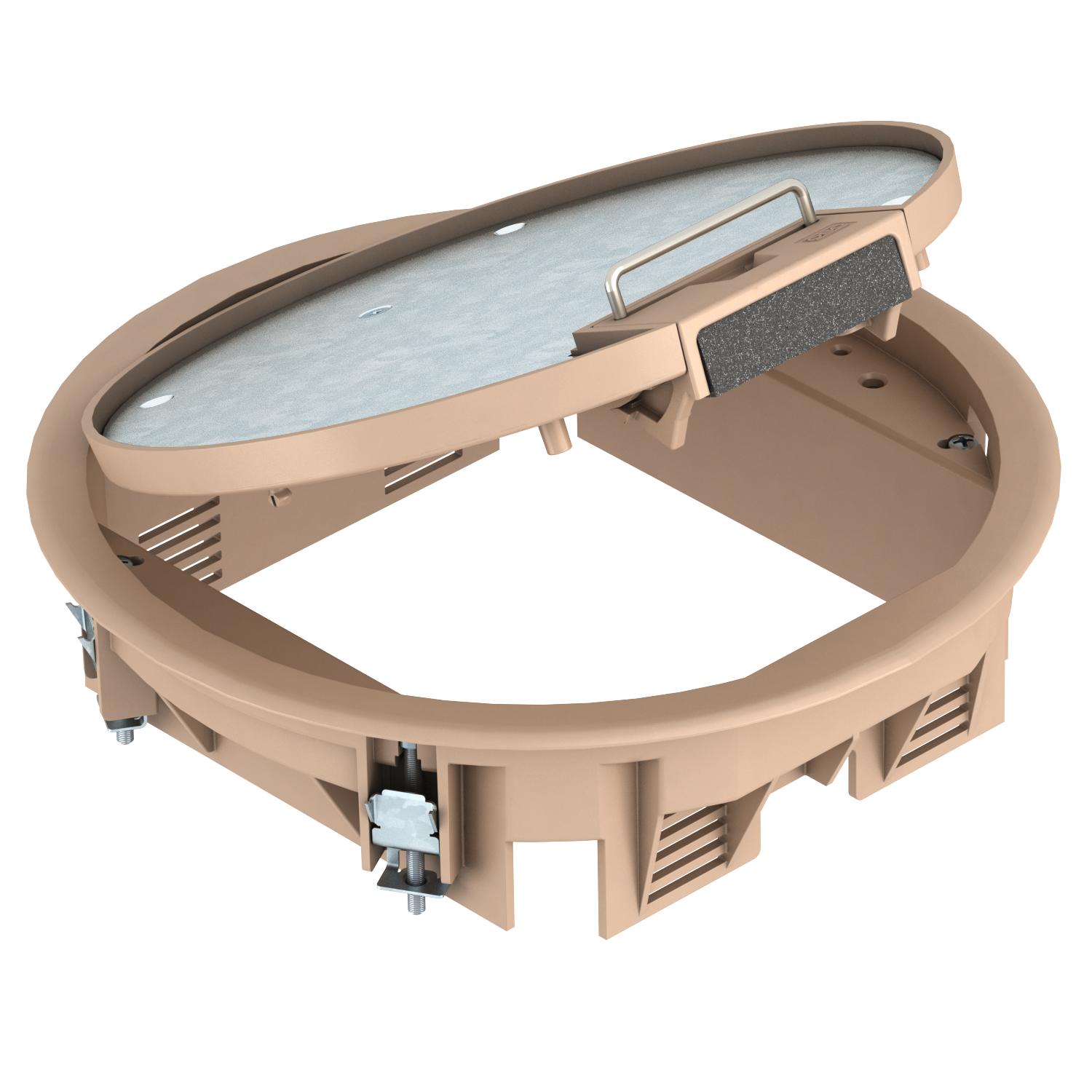

Podna kutija GESR4 sa lučnom ručkom

Br.art. 7405444 | EAN 4012195103738

5 mm
R4
Opis proizvoda

Opis proizvoda

Podna kutija sa lučnom drškom za do 6 Modul 45-pojedinačnih uređaja u 2 univerzalna nosača UT3, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.


Podna kutija sa ručicom, dvosmerno, za postavljanje nosača MT4. Mogu da se instaliraju 2 poklopca modela APMT2.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja sivo-bež; RAL 1019
Broj kutija za uređaje 2
Broj uređaja koji mogu da se ugrade 6
Debljina podne obloge 5 mm

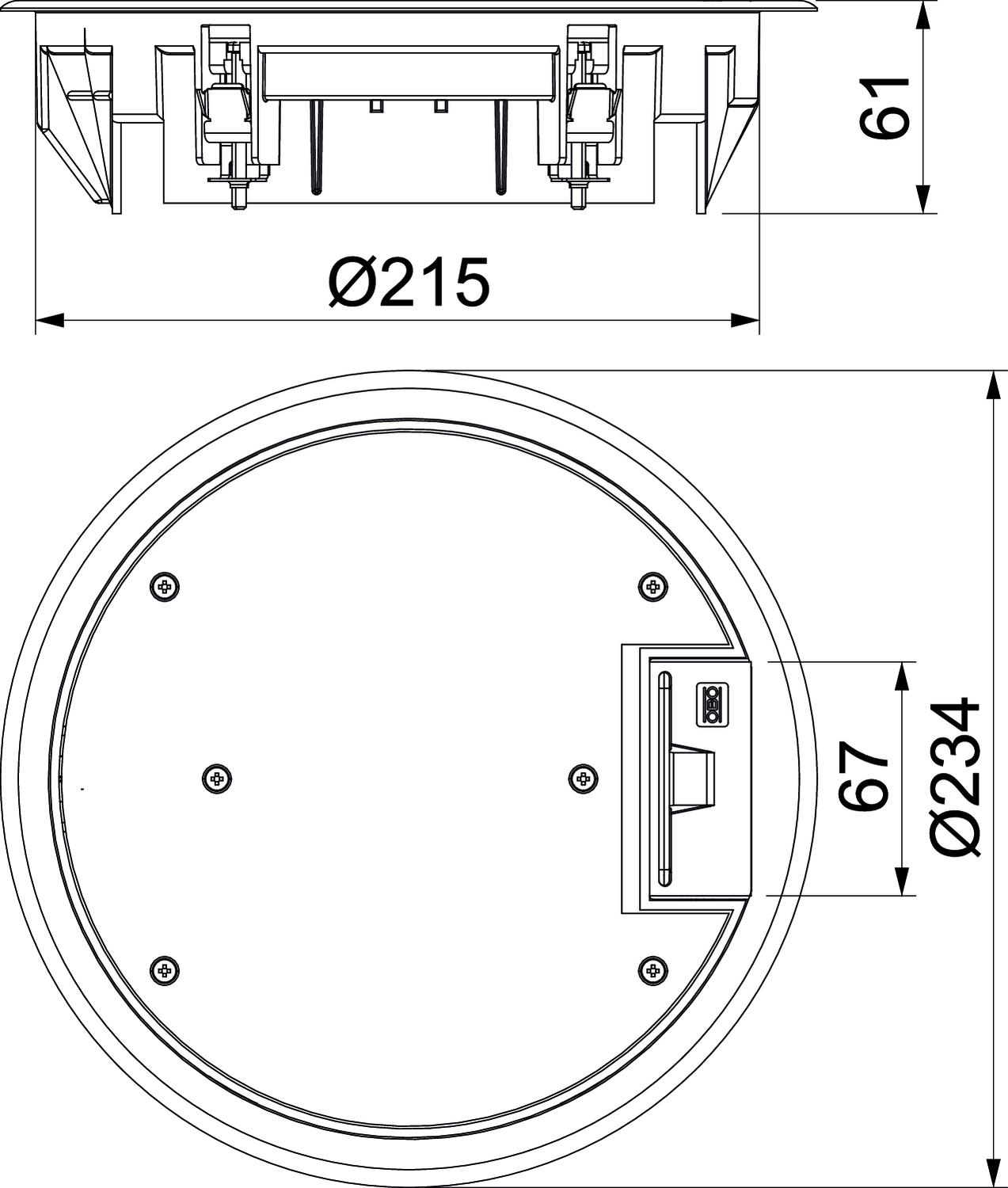

Dimenzija Ø234x61
Dozvole VDE
Materijal Poliamid
Mehanizam otvaranja Lučna ručka
Mogućnost ugradnje zaptivke ne
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale da
Nominalna veličina za ugradne jedinice R4
Nosač uređaja za montažu kutija za uređaje da
Održavanje poda suvo
Pogoduje za mokro održavanje ne
Pogoduje za podni kanal da
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Sa izrezom za podnu oblogu da
Spoljašnji prečnik 234 mm
Stepen zaštite IK-kod IK08
Tip ugradnog sistema UT3
Ugradna dubina 73 mm
Ugradni prečnik 215
Varijanta okruglo
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta okvira Zaštitni ram tepiha
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 5.000 N
Visina poda min. 73 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Zaštitni ram za podnu oblogu da

Dimenzije

Dimenzija h 73 mm
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Nominalna veličina za ugradne jedinice Boja Br.art. Količina malo pakovanje
GESR4 U 7011 5 mm R4 čelično siva; RAL 7011 7405436
1 Komad
GESR4 U 9011 5 mm R4 grafitno crno; RAL 9011 7405440
1 Komad
GESR4 U 1019 5 mm R4 sivo-bež; RAL 1019 7405444
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm UT3 45 3 7408723
1 Komad
