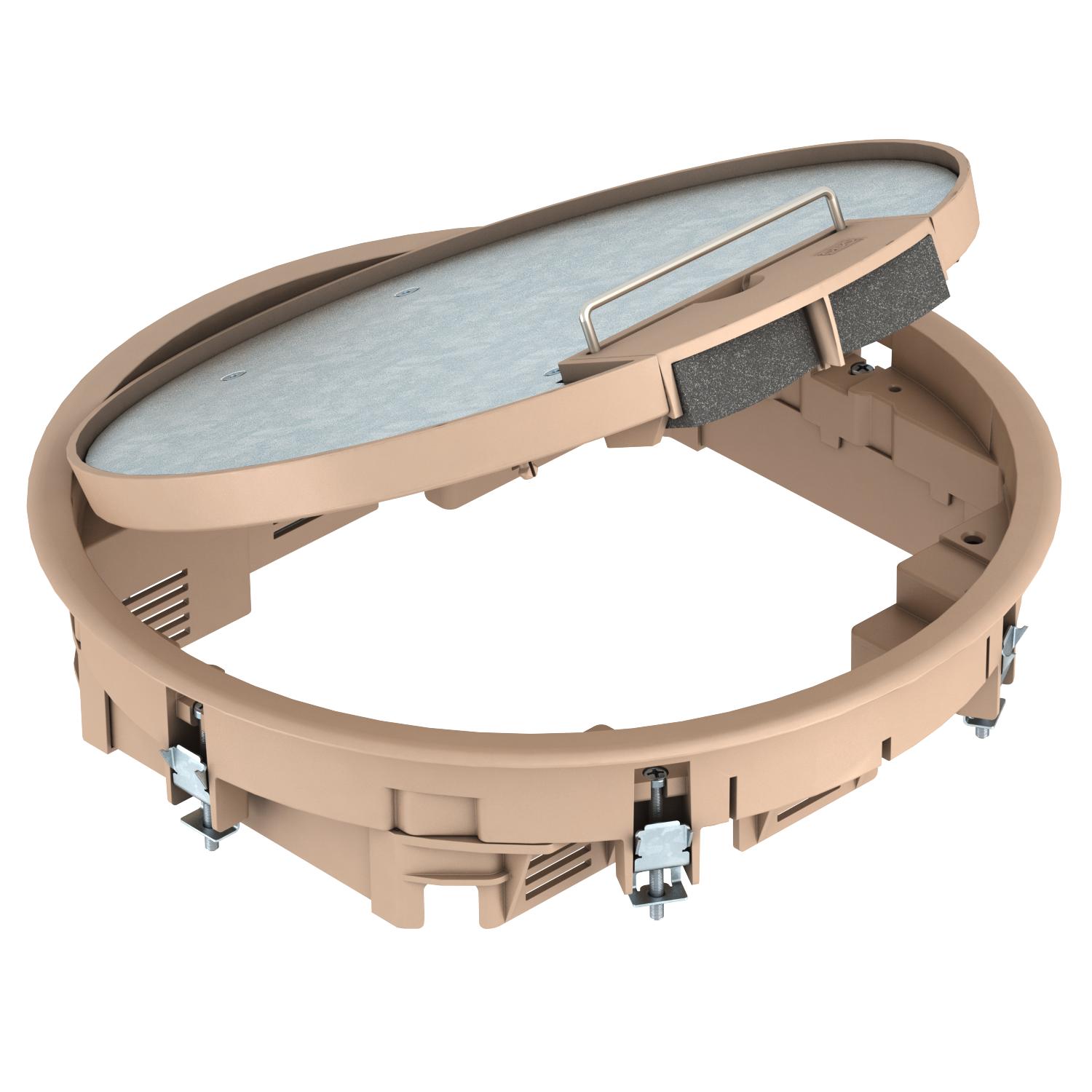

Podna kutija GESR7 sa lučnom ručkom
Br.art. 7405460 | EAN 4012195103806
- Opis proizvoda
-
Opis proizvoda
Podna kutija sa lučnom drškom za do 10 Modul 45-pojedinačnih uređaja u 2 univerzalna nosača UT3 i jednom UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
I za primenu u spoju sa montažnim nosačem MT. Broj ugrađenih instalacionih uređaja zavisi od vrste instalacionih uređaja.
-
- Tehnički podaci
-
Tehnički podaci

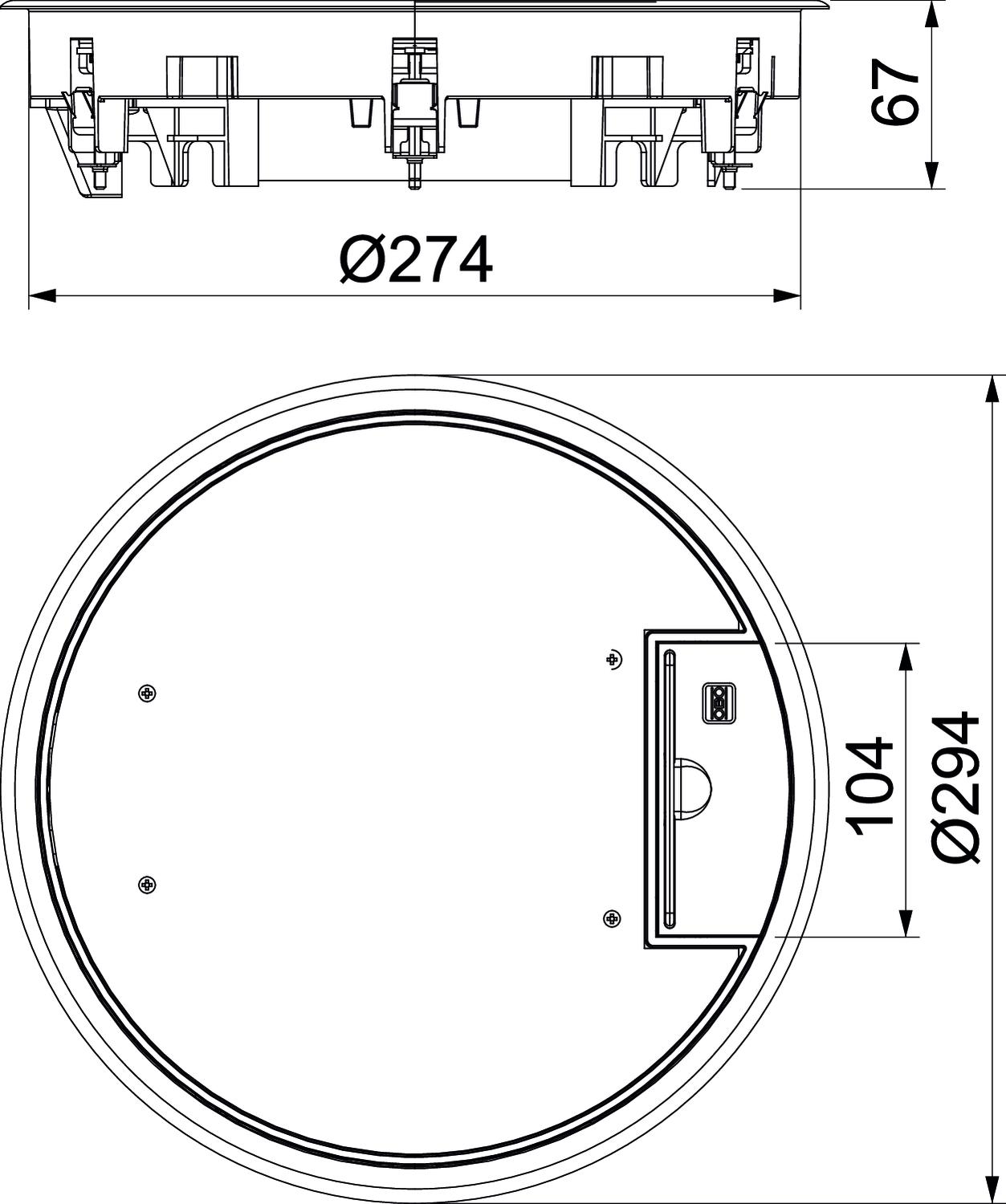

Boja sivo-bež; RAL 1019 Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 10 Debljina podne obloge 5 mm Dimenzija Ø294x66 Dozvole VDE Materijal Poliamid Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale da Nominalna veličina za ugradne jedinice R7 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Spoljašnji prečnik 294 mm Stepen zaštite IK-kod IK08 Tip ugradnog sistema UT3 / UT4 Ugradna dubina 78 mm Ugradni prečnik 275 Varijanta okruglo Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina poda min. 78 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da Dimenzije
Dimenzija h 78 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm
UT3 45 3 7408723 1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
