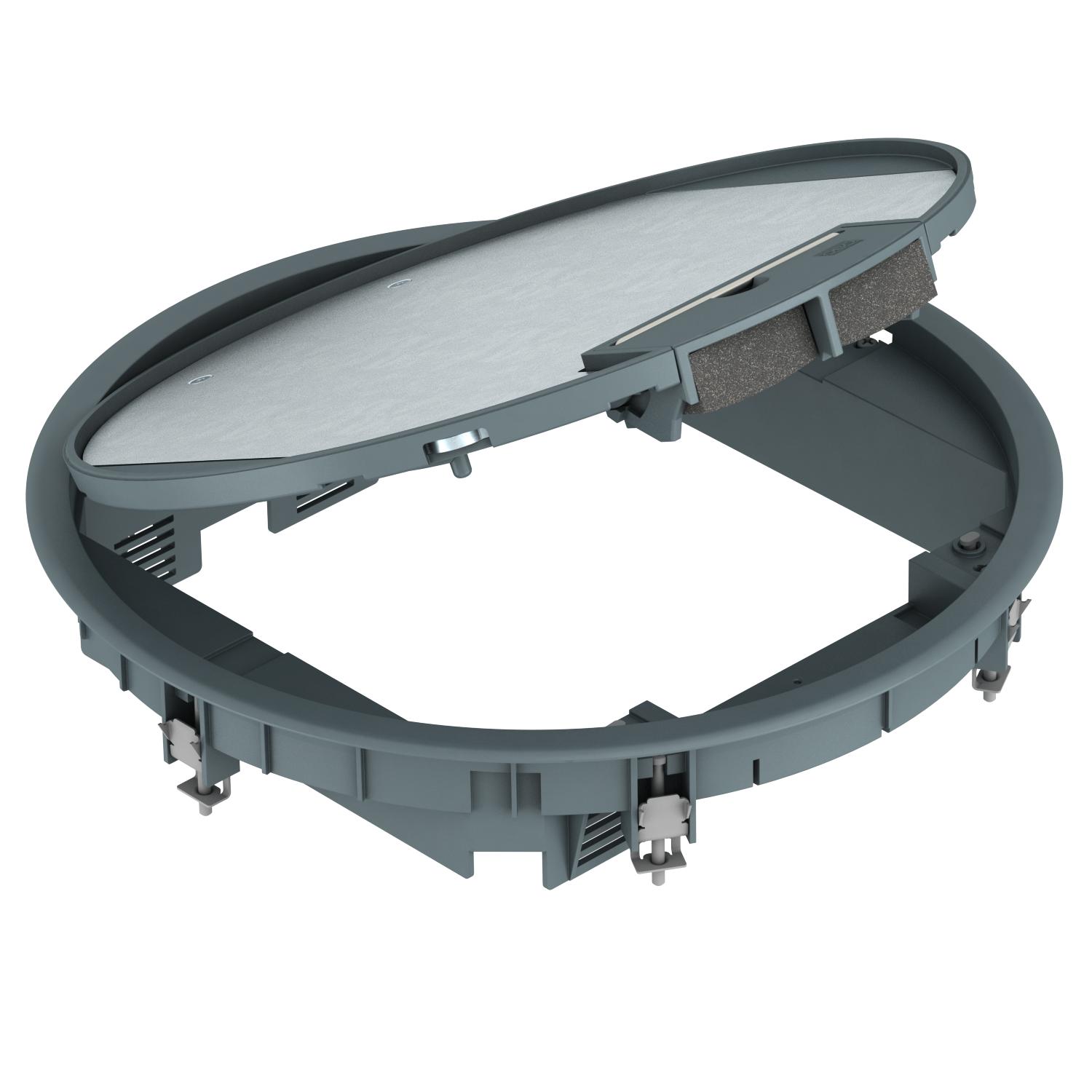

Podna kutija GESR9 sa lučnom ručkom

Br.art. 7405528 | EAN 4012195104162

5 mm
R9
Opis proizvoda

Opis proizvoda

Podna kutija sa lučnom drškom za do 12 Modul 45-pojedinačnih uređaja u 3 univerzalna nosača UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.


  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja čelično siva; RAL 7011
Broj kutija za uređaje 3
Broj uređaja koji mogu da se ugrade 12
Debljina podne obloge 5 mm

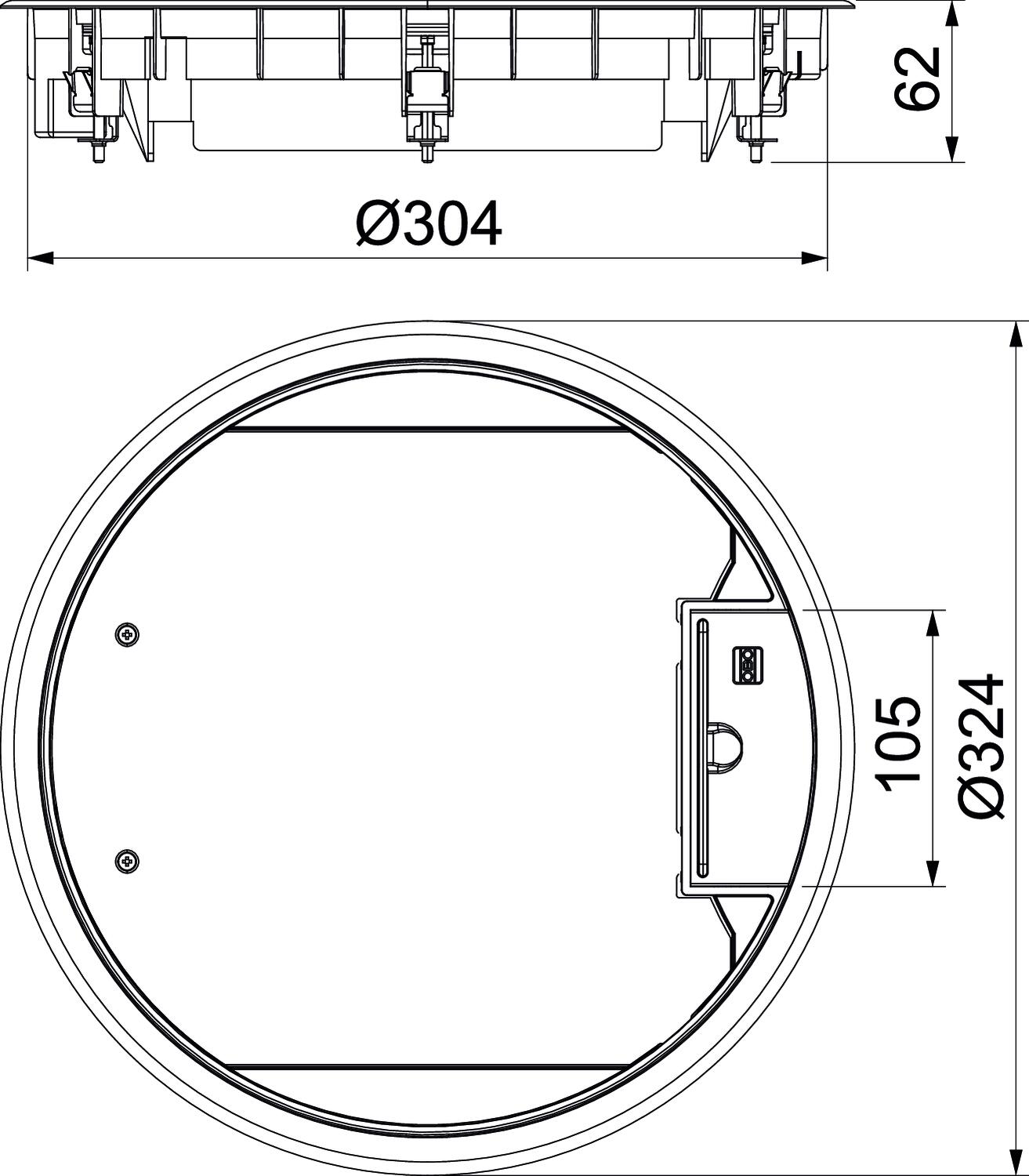

Dimenzija Ø324x61
Dozvole VDE
Dužina 324 mm
Materijal Poliamid
Mehanizam otvaranja Lučna ručka
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale ne
Nominalna veličina za ugradne jedinice R9
Nosač uređaja za montažu kutija za uređaje da
Održavanje poda suvo
Pogoduje za mokro održavanje ne
Pogoduje za podni kanal da
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Sa izrezom za podnu oblogu da
Širina 324 mm
Spoljašnji prečnik 324 mm
Stepen zaštite IK-kod IK08
Tip ugradnog sistema MT4 / GB3
Ugradna dubina 73 mm
Ugradni prečnik 305
Varijanta okruglo
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 5.000 N
Visina 62 mm
Visina poda min. 73 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Zaštitni ram za podnu oblogu da
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Nominalna veličina za ugradne jedinice Boja Br.art. Količina malo pakovanje
GESR9 U 7011 5 mm R9 čelično siva; RAL 7011 7405528
1 Komad
GESR9 U 9011 5 mm R9 grafitno crno; RAL 9011 7405532
1 Komad
GESR9 U 1019 5 mm R9 sivo-bež; RAL 1019 7405536
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm UT4 45 4 7408727
1 Komad
Preuzimanja

Preuzimanje

Preuzimanje

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju
