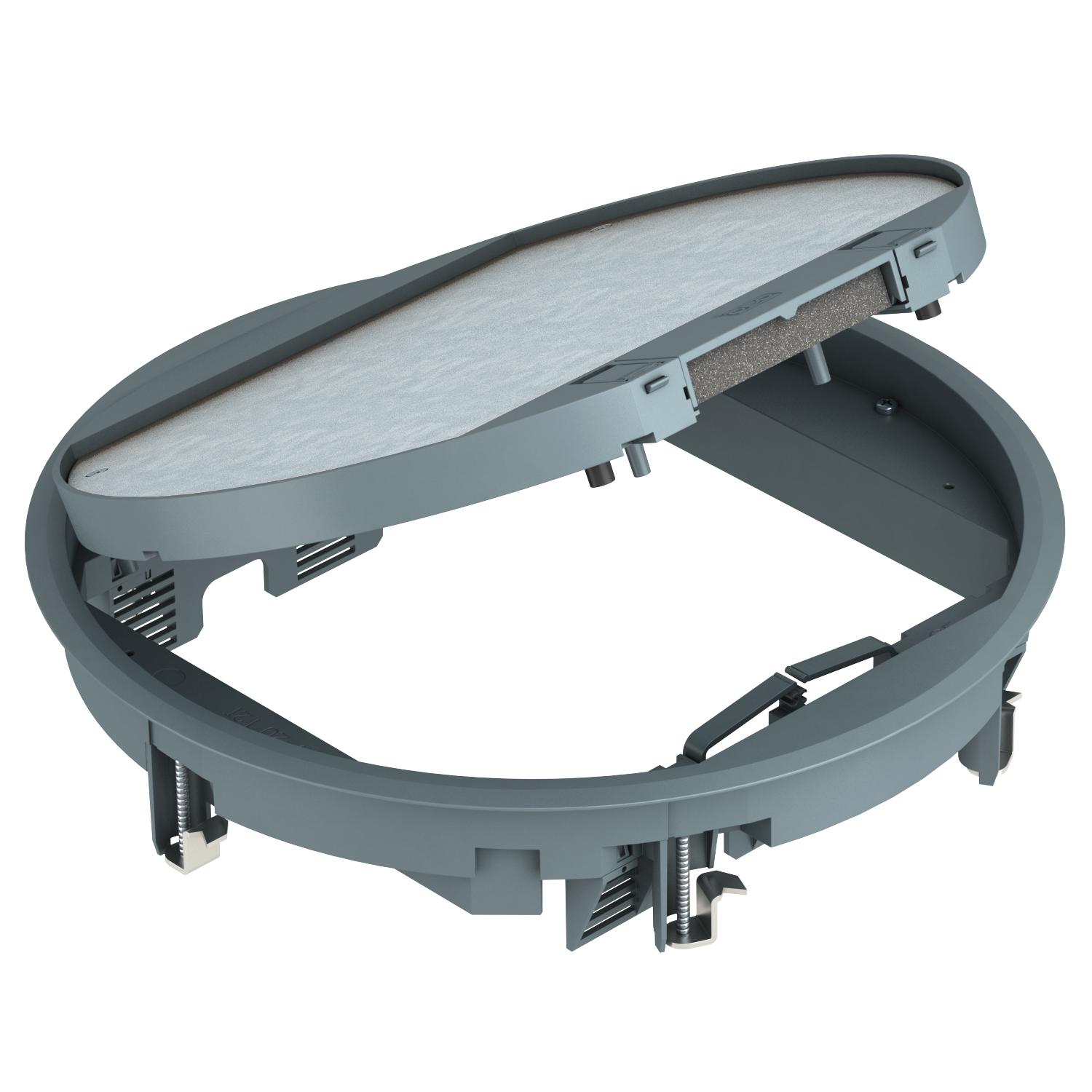

Podna kutija GESR9 sa uklopnim klizačem

Br.art. 7405465 | EAN 4012195840718

5 mm
R9
Opis proizvoda

Opis proizvoda

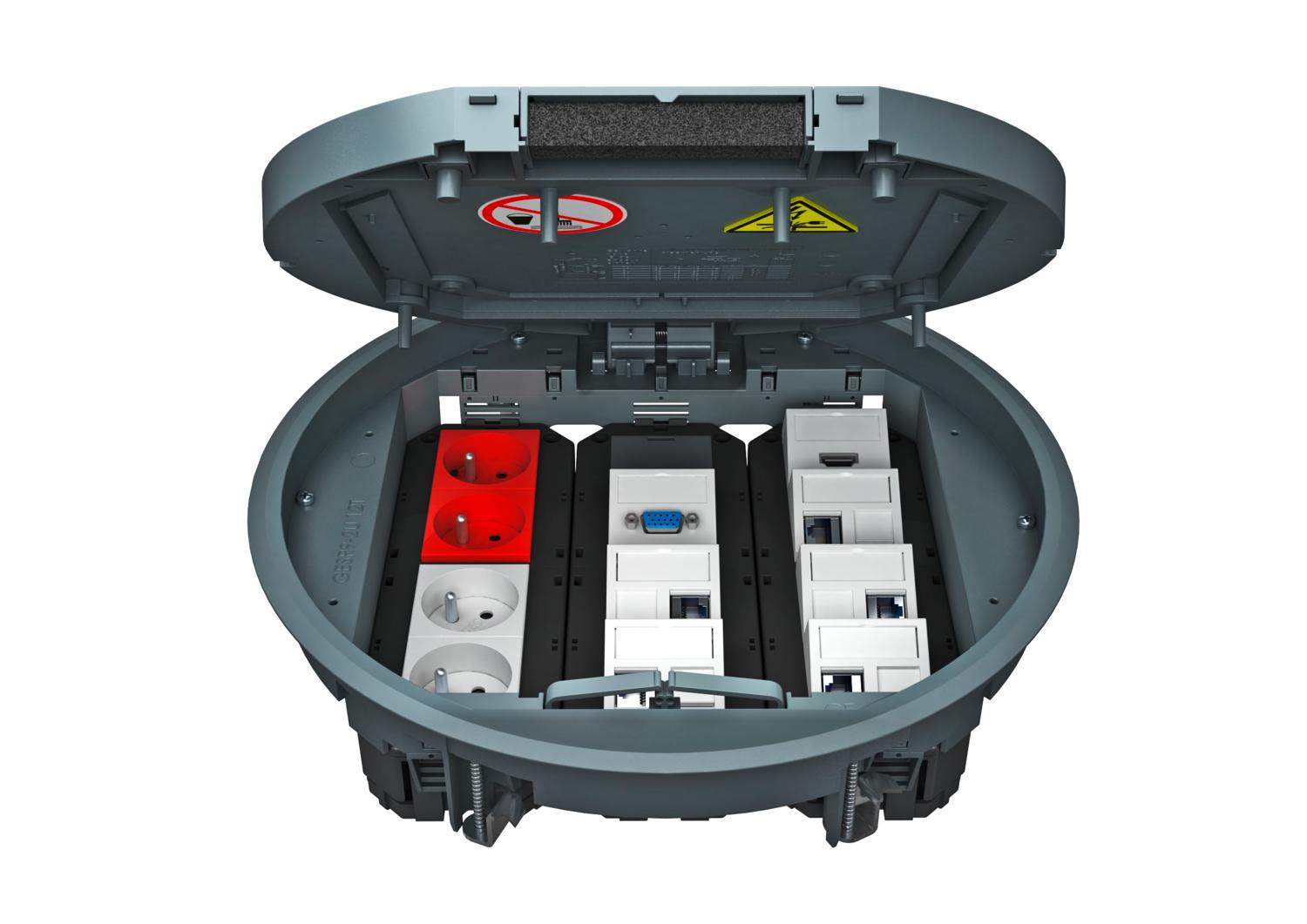

Priključak za uređaje sa uskočnim klizačem za do 12 Modul 45 pojedinačnih uređaja u 3 univerzalna nosača UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.

Kružni žleb podne obloge u preklopnom poklopcu 5 mm, po potrebi podesiv na 3, 10 ili 12 mm.

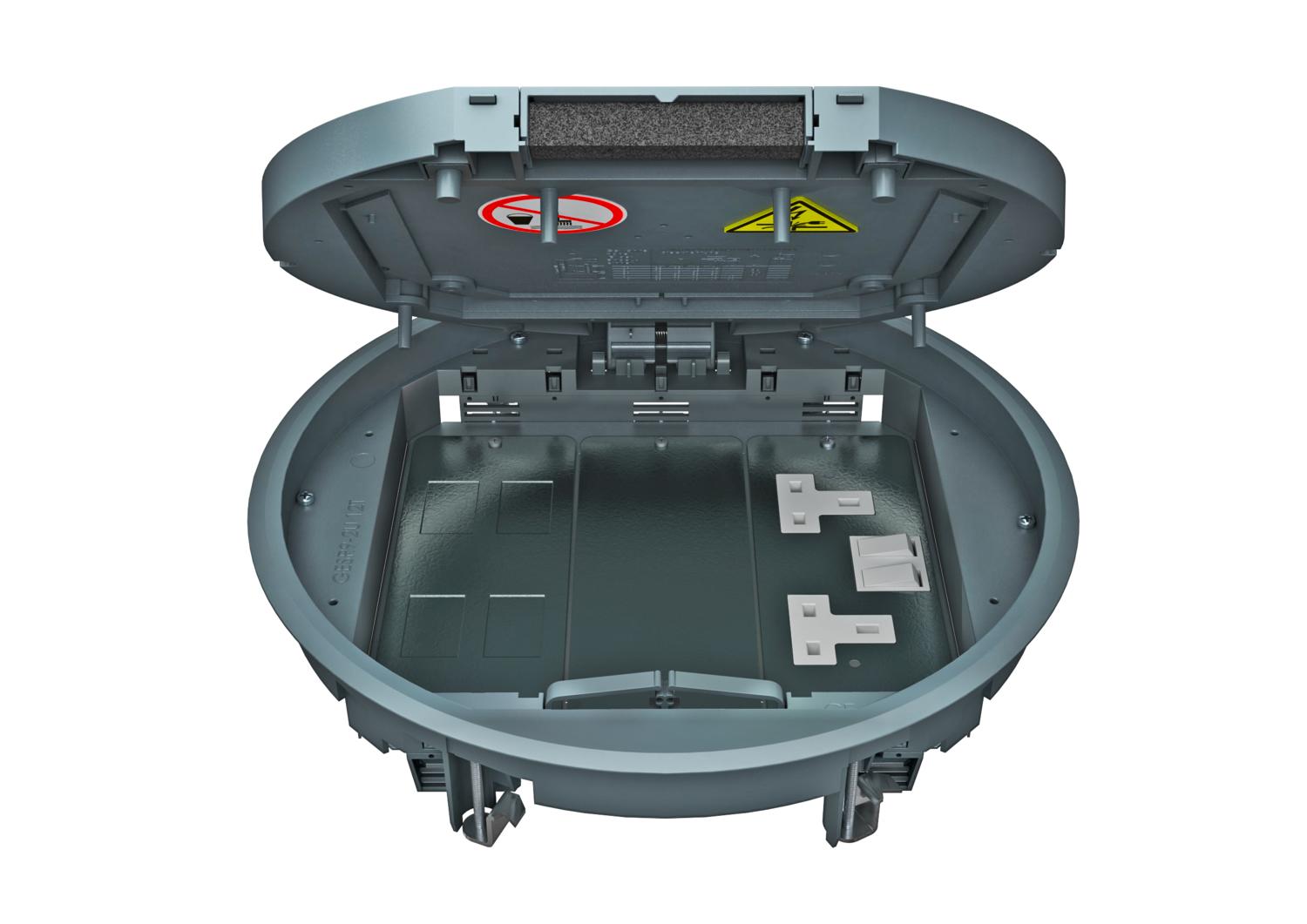

Priključak za uređaje sa uskočnim klizačem, 3-struk, za ugradnju montažog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5.

Kružni žleb podne obloge u preklopnom poklopcu predpodešen na 5 mm, po potrebi podesiv na 3, 10 ili 12 mm.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja čelično siva; RAL 7011
Broj kutija za uređaje 3
Broj uređaja koji mogu da se ugrade 12
Debljina podne obloge 5 mm

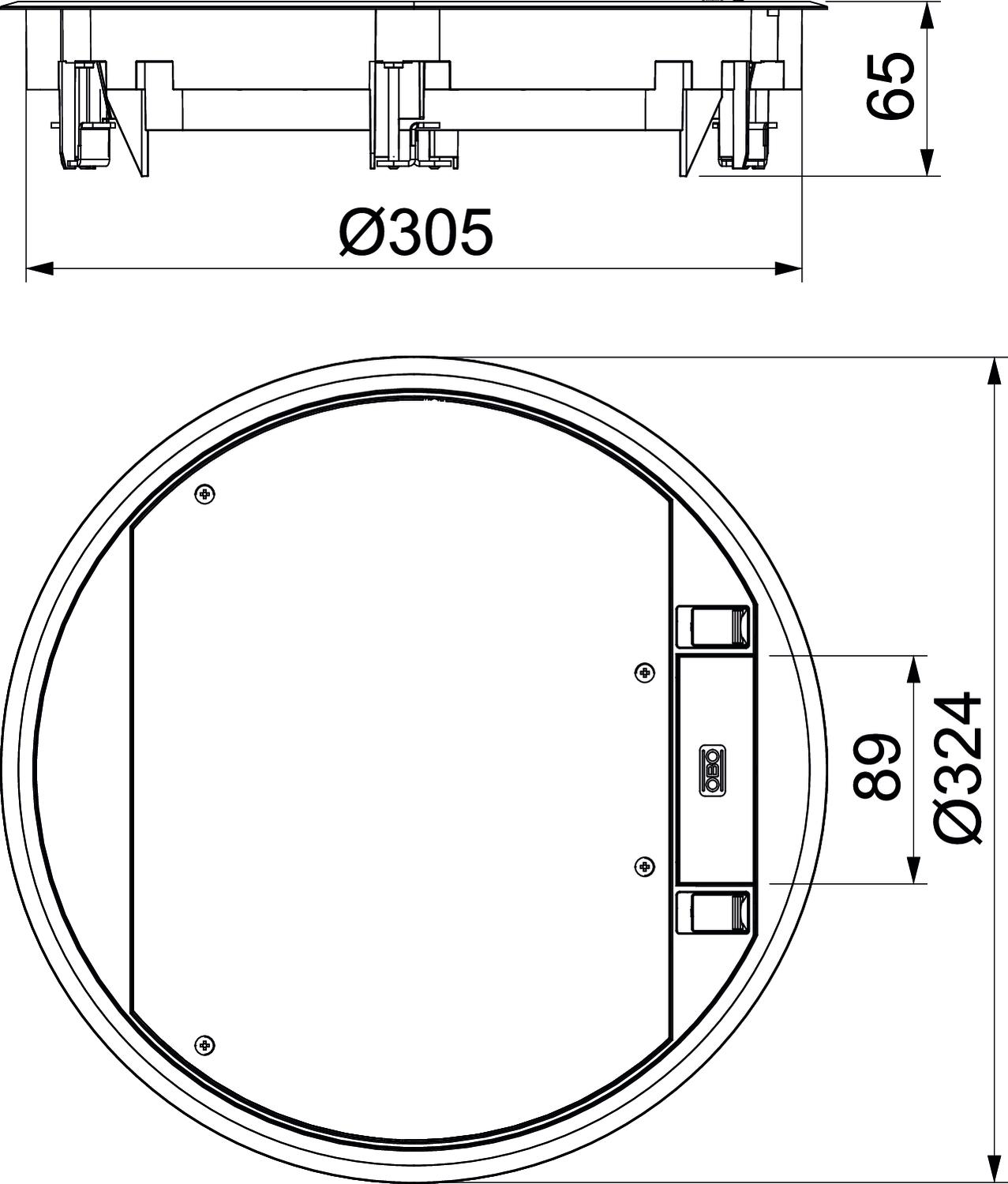

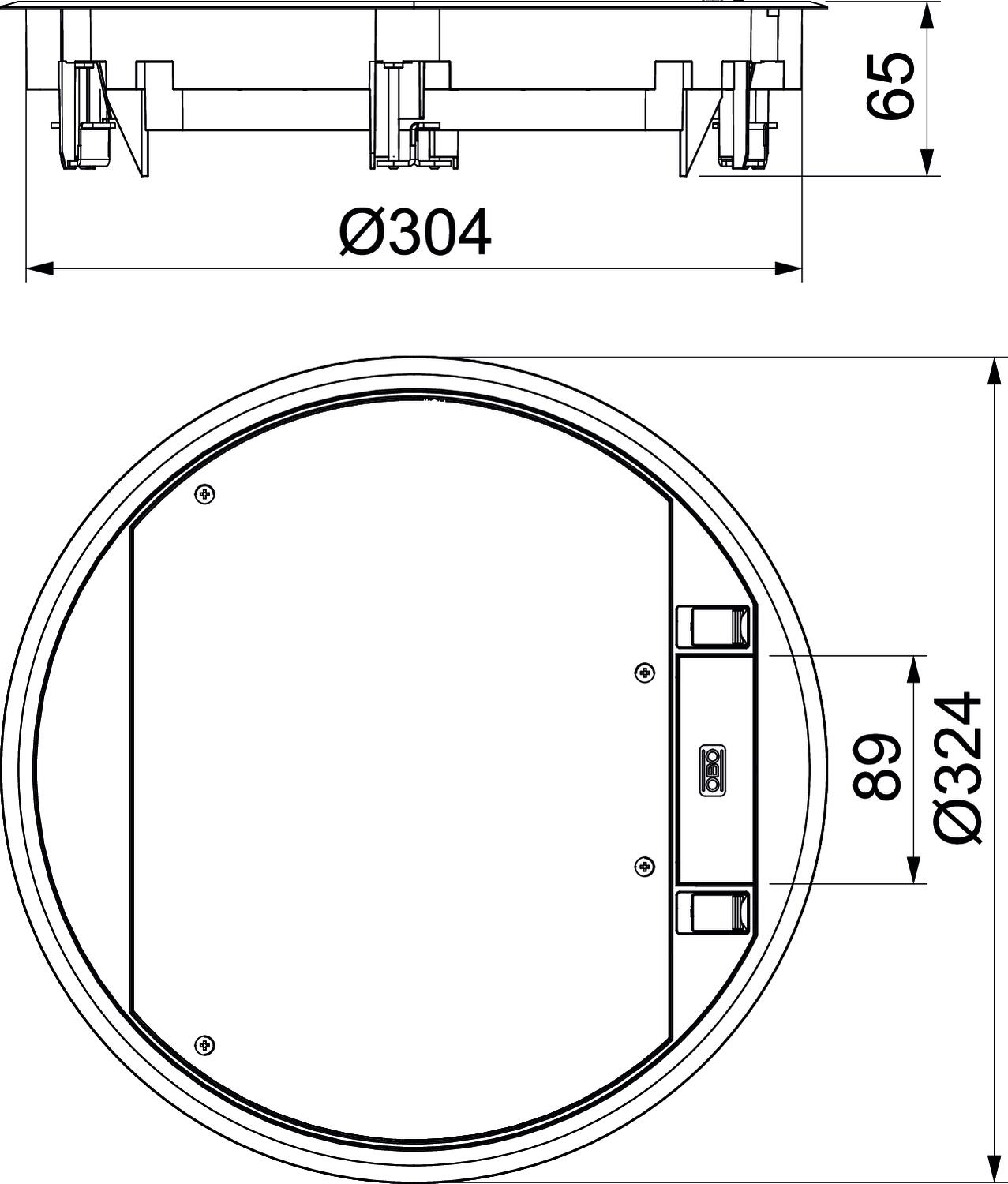

Dimenzija Ø324x68
Dimenzija h 73 mm
Dozvole VDE
Materijal Poliamid
Mehanizam otvaranja Uskočni klizač
Mogućnost ugradnje zaptivke ne
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale da
Nominalna veličina za ugradne jedinice R9
Nosač uređaja za montažu kutija za uređaje da
Održavanje poda suvo
Pogoduje za mokro održavanje ne
Pogoduje za podni kanal da
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Sa izrezom za podnu oblogu da
Spoljašnji prečnik 324 mm
Stepen zaštite IK-kod IK08
Tip ugradnog sistema UT4
Ugradna dubina 73 mm
Ugradni prečnik 304
Varijanta okruglo
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta okvira Zaštitni ram tepiha
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 5.000 N
Visina poda min. 72 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Zaštitni ram za podnu oblogu da
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Nominalna veličina za ugradne jedinice Boja Br.art. Količina malo pakovanje
GESR9-2U12T 7011 5 mm R9 čelično siva; RAL 7011 7405465
1 Komad
GESR9-2U12T 9011 5 mm R9 grafitno crno; RAL 9011 7405466
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm UT4 45 4 7408727
1 Komad
