Podna kutija GRAF9 univerzalna, mokro održavanje, sa strukturnim poklopcem

Br.art. 7405746 | EAN 4012195866985

R9
Opis proizvoda

Opis proizvoda

Podna kutija sa tubusom za mokro održavane podove za do 12 Modul 45 pojedinačnih uređaja u 3 univerzalna nosača UT4, upotreba u sistemima kanala i sistemskim podovima u zatvorenom.
Priključak za uređaje sa tubusom za mokro održavane podove, 3-struki, za ugradnju montažnog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja čelično siva; RAL 7011
Broj kutija za uređaje 3
Broj uređaja koji mogu da se ugrade 12

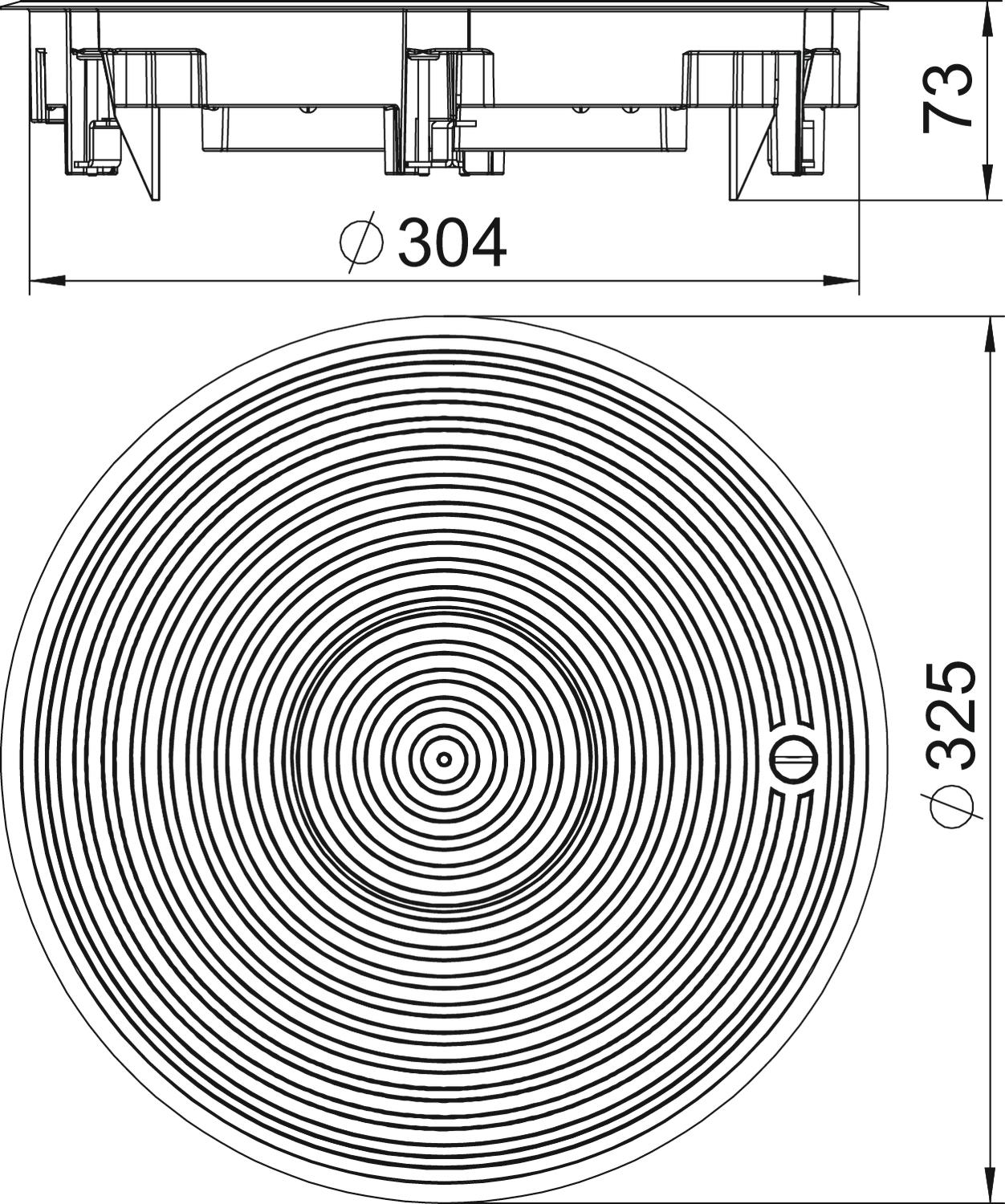

Dimenzija Ø325x74
Dozvole VDE
Materijal Aluminijum liven pod pritiskom
Mehanizam otvaranja Obrtna brava
Mogućnost ugradnje zaptivke da
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale da
Nominalna veličina za ugradne jedinice R9
Održavanje poda mokro
Pogoduje za mokro održavanje da
Pogoduje za podni kanal da
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Sa izrezom za podnu oblogu ne
Spoljašnji prečnik 325 mm
Stepen zaštite IK-kod IK10
Tip ugradnog sistema UT4
Ugradna dubina 80 mm
Ugradni prečnik 305
Varijanta okruglo
Varijanta izlaza za provodnik Upusni tubus
Varijanta okvira Zaštitni ram tepiha
Varijanta za velika opterećenja da
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 10.000 N
Visina poda min. 80 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP45
Zaštitni ram za podnu oblogu da
Svi tipovi

Svi tipovi

Tip Nominalna veličina za ugradne jedinice Boja Br.art. Količina malo pakovanje
GRAF9-2 U 7011 R9 čelično siva; RAL 7011 7405746
1 Komad
GRAF9-2 U 9011 R9 grafitno crno; RAL 9011 7405750
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm UT3 45 3 7408723
1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm UT4 45 4 7408727
1 Komad
