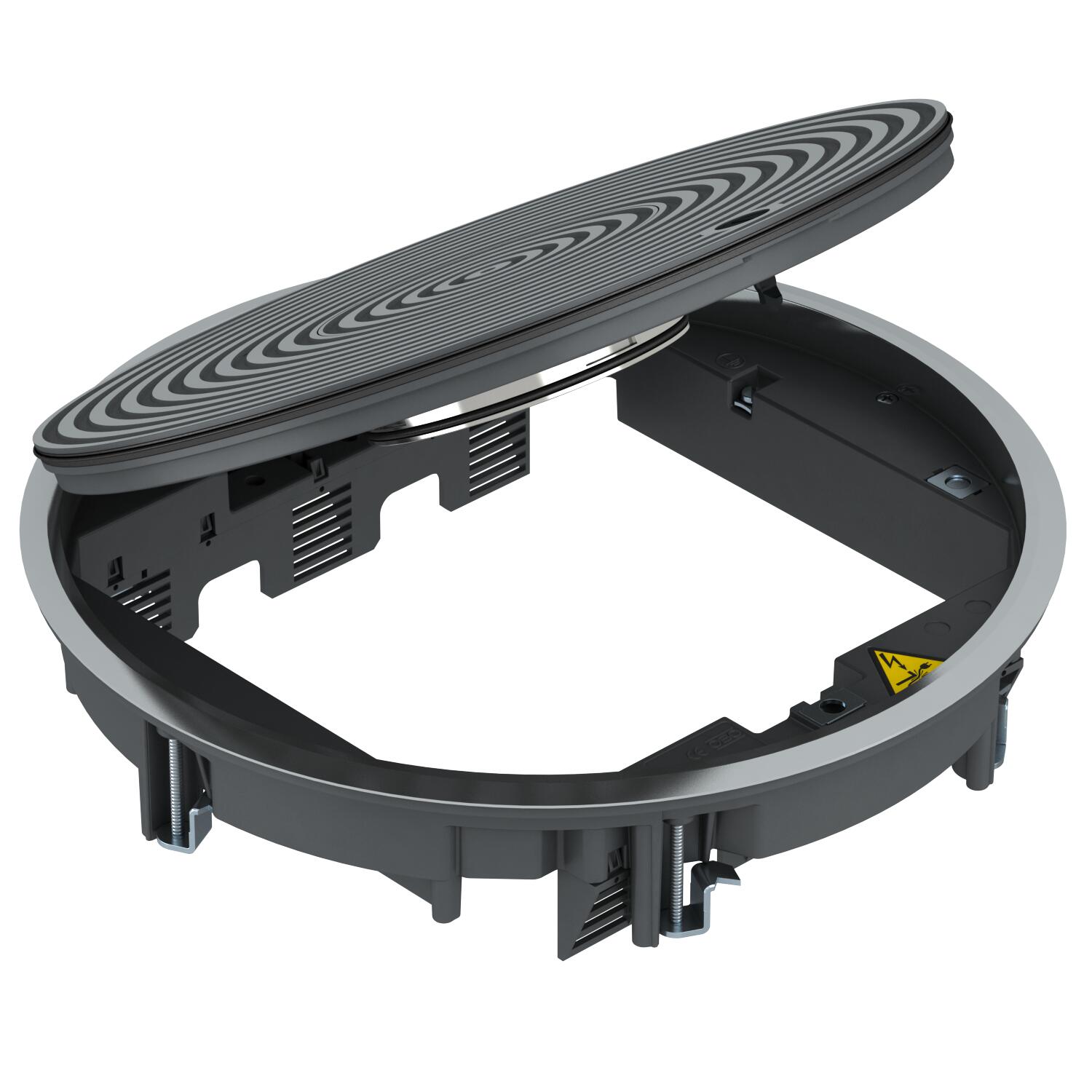

Podna kutija GRAF9 univerzalna, mokro održavanje, sa strukturnim poklopcem
Br.art. 7405750 | EAN 4012195866992
- Opis proizvoda
-
Opis proizvodaPodna kutija sa tubusom za mokro održavane podove za do 12 Modul 45 pojedinačnih uređaja u 3 univerzalna nosača UT4, upotreba u sistemima kanala i sistemskim podovima u zatvorenom.
Priključak za uređaje sa tubusom za mokro održavane podove, 3-struki, za ugradnju montažnog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5.
-
- Tehnički podaci
-
Tehnički podaci

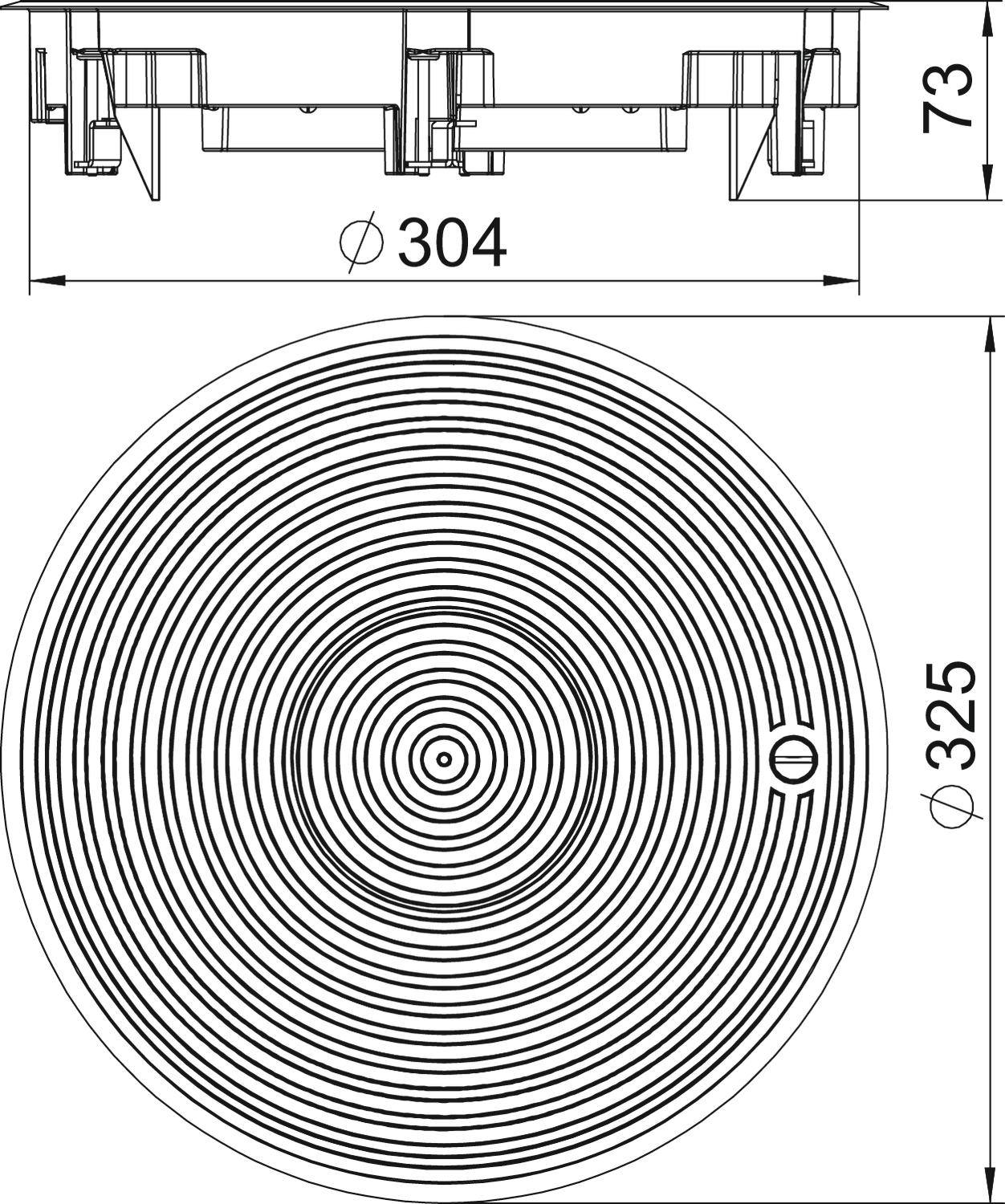

Boja grafitno crno; RAL 9011 Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 12 Dimenzija Ø325x74 Dozvole VDE Materijal Aluminijum liven pod pritiskom Mehanizam otvaranja Obrtna brava Mogućnost ugradnje zaptivke da Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale da Nominalna veličina za ugradne jedinice R9 Održavanje poda mokro Pogoduje za mokro održavanje da Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu ne Spoljašnji prečnik 325 mm Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 80 mm Ugradni prečnik 305 Varijanta okruglo Varijanta izlaza za provodnik Upusni tubus Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja da Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 10.000 N Visina poda min. 80 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP45 Zaštitni ram za podnu oblogu da - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm
UT3 45 3 7408723 1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
Informativni list GRAF9-2 U 9011 / 7405750 , 0.34MB , pdfREACH Izjava o usaglašenosti GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfRoHS Izjava o usaglašenosti GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfOdobrenje oznake VDE symbol approval, GRAF9 , 0.28MB , pdfUputstvo za montažu Mounting instructions service outlet GRAF9-2 , 0.35MB , pdfUputstvo za upotrebu PF-G instructions for use , 2.00MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
