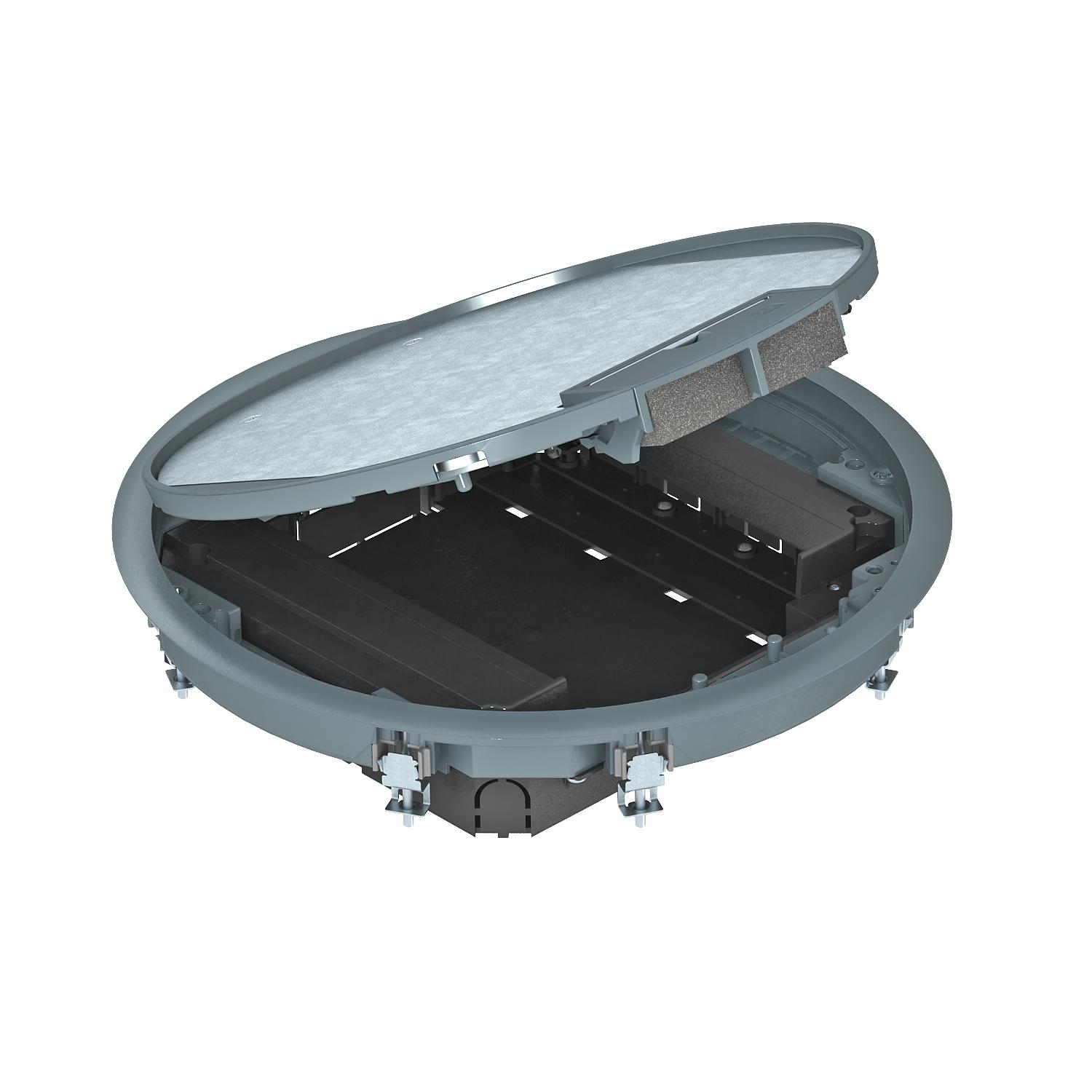

Podna kutija, okrugla za visinu betonske košuljice 55 mm

Br.art. 7405047 | EAN 4012195674450

5 mm
R9
Opis proizvoda

Opis proizvoda

Podna kutija GESR9 sa fiksnom visinom ugradnje od 55 mm u zatvorenom prostoru. Sa dva ugradna kućišta za vertikalnu montažu Modul 45-uređaja i četiri vučna rasterećenja. Za montažu Modul 45-uređaja potrebna su dva ugradna rama.

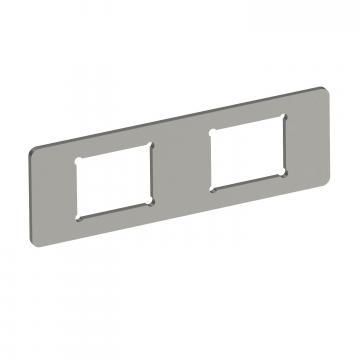

Data moduli se instaliraju pomoću opcione montažne ploče MPMT45.

Podna kutija je opremljena univerzalnim nosačem za montiranje.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja čelično siva; RAL 7011
Broj uređaja koji mogu da se ugrade 8
Debljina podne obloge 5 mm

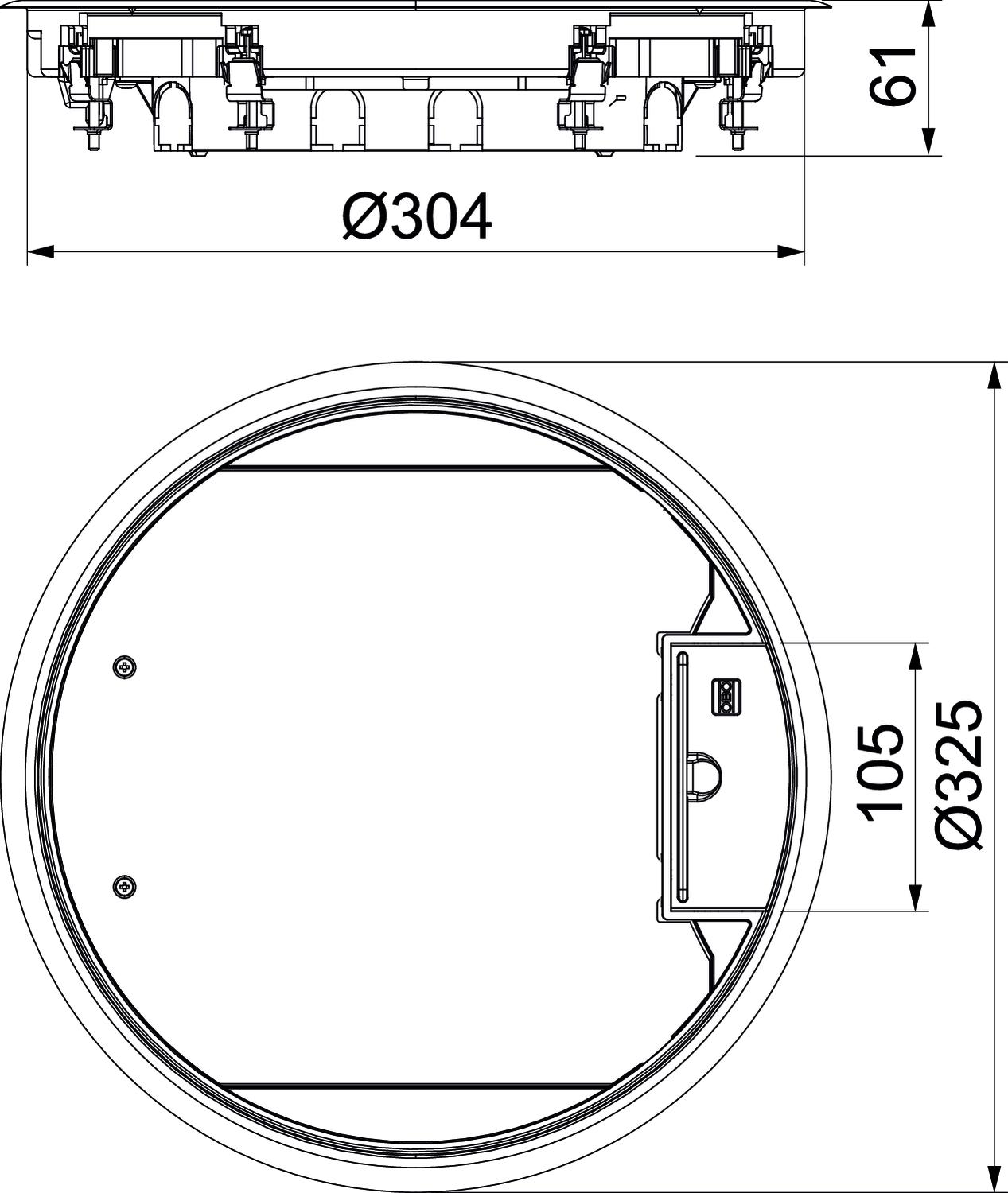

Dimenzija Ø325x61
Dužina 325 mm
Materijal Poliamid
Mehanizam otvaranja Lučna ručka
Mogućnost ugradnje zaptivke ne
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale da
Nominalna veličina za ugradne jedinice R9
Nosač uređaja za montažu kutija za uređaje ne
Održavanje poda suvo
Pogoduje za mokro održavanje ne
Pogoduje za podni kanal da
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Sa izrezom za podnu oblogu ne
Širina 325 mm
Spoljašnji prečnik 325 mm
Ugradna dubina 58 mm
Ugradni prečnik 304
Varijanta okruglo
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 5.000 N
Visina 61 mm
Visina betonske košuljice min. 55 mm
Visina poda min. 58 mm
Zaštitni ram za podnu oblogu da
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Nominalna veličina za ugradne jedinice Boja Br.art. Količina malo pakovanje
GESR9 55U V 7011 5 mm R9 čelično siva; RAL 7011 7405047
1 Komad
GESR9 55U V 9011 5 mm R9 grafitno crno; RAL 9011 7405049
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje

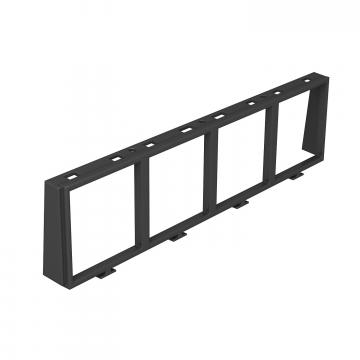

Ugradni ram za četiri 1-struka Modul 45®-uređaja Ugradni ram za četiri 1-struka Modul 45®-uređaja MT45V 4 7408670
5 Komad

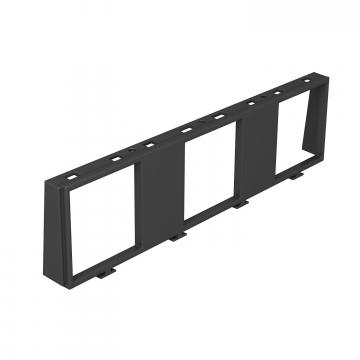

Ugradni ram za tri 1-struka Modul 45®-uređaja Ugradni ram za tri 1-struka Modul 45®-uređaja MT45V 3 7408672
5 Komad

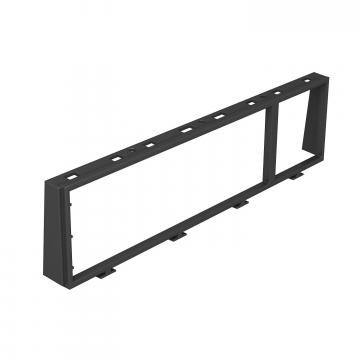

Ugradni ram za kombinacije 3-strukih i 1-strukih Modul 45®-uređaja Ugradni ram za kombinacije 3-strukih i 1-strukih Modul 45®-uređaja MT45V 3+1 7408680
5 Komad

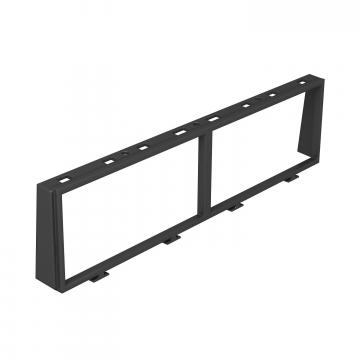

Ugradni ram za kombinacije 2-strukih i 2-strukih Modul 45®-uređaja Ugradni ram za kombinacije 2-strukih i 2-strukih Modul 45®-uređaja MT45V 2+2 7408682
5 Komad
