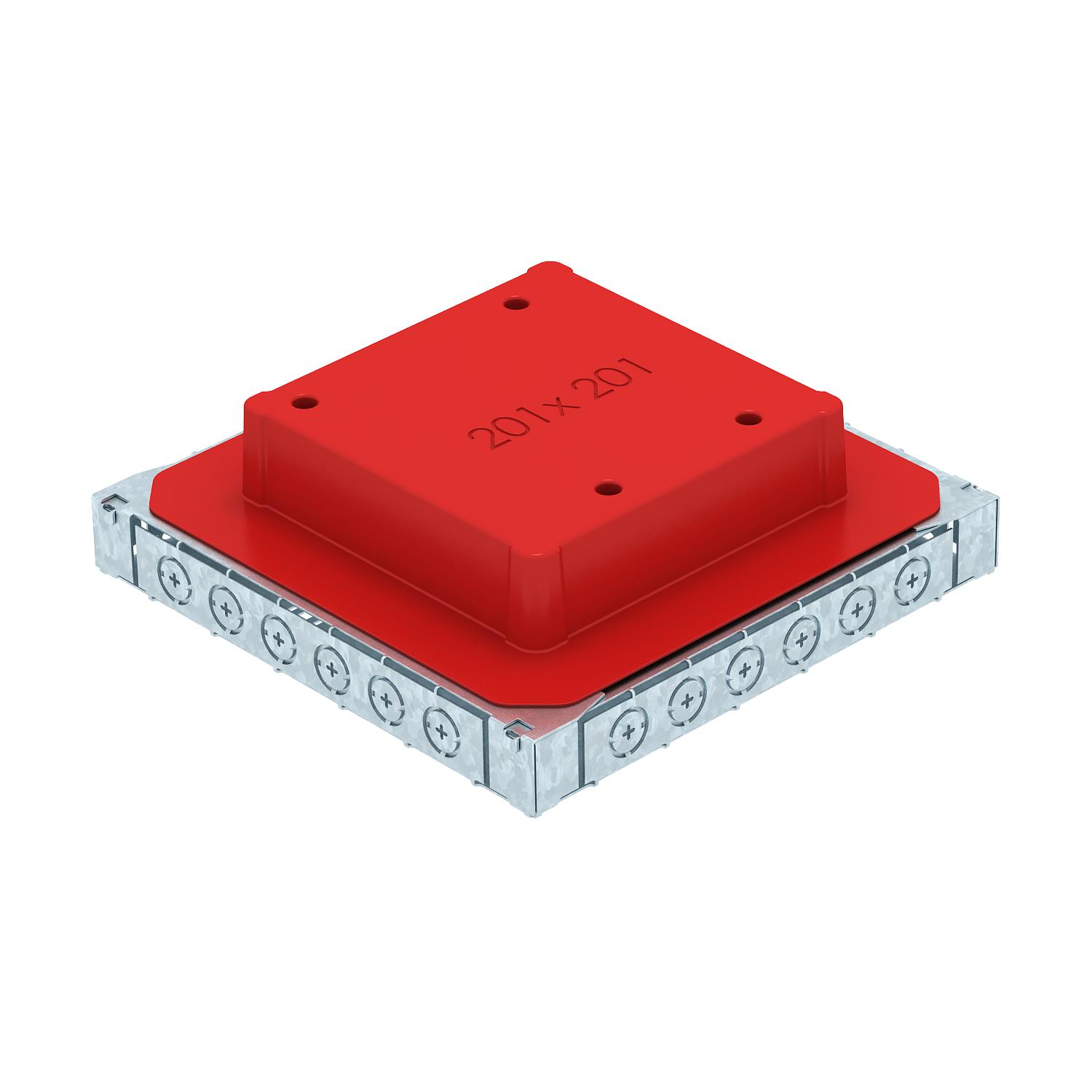

Podna kutija UDS4 za instalacionu cev i metalni kanal

Br.art. 7400349 | EAN 4012195729778

Opis proizvoda

Opis proizvoda

Podna kutija sa fiksnim i nepromenljivim ugradnim otvorom 201 x 201 mm za ugradnu jedinicu nominalne veličine 4. Montažni otvor se pravi pomoću ograničenog tela sadržanog u obimu isporuke. Podna kutija raspolaže ugradnim otvorom za 2-delni ili 3-delni podni kanal od čeličnog lima nominalne veličine 25038, kao i šest instalacionih cevi M20 ili M25 na sve četiri strane. Kutija je generalno pogodna za primenu u nadgradnjama poda sa košuljicom od cementa, visine nadgradnje do 90 mm.

  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Plinski uređaj za eksere
Tehnički podaci

Tehnički podaci

Broj uređaja koji mogu da se ugrade 1

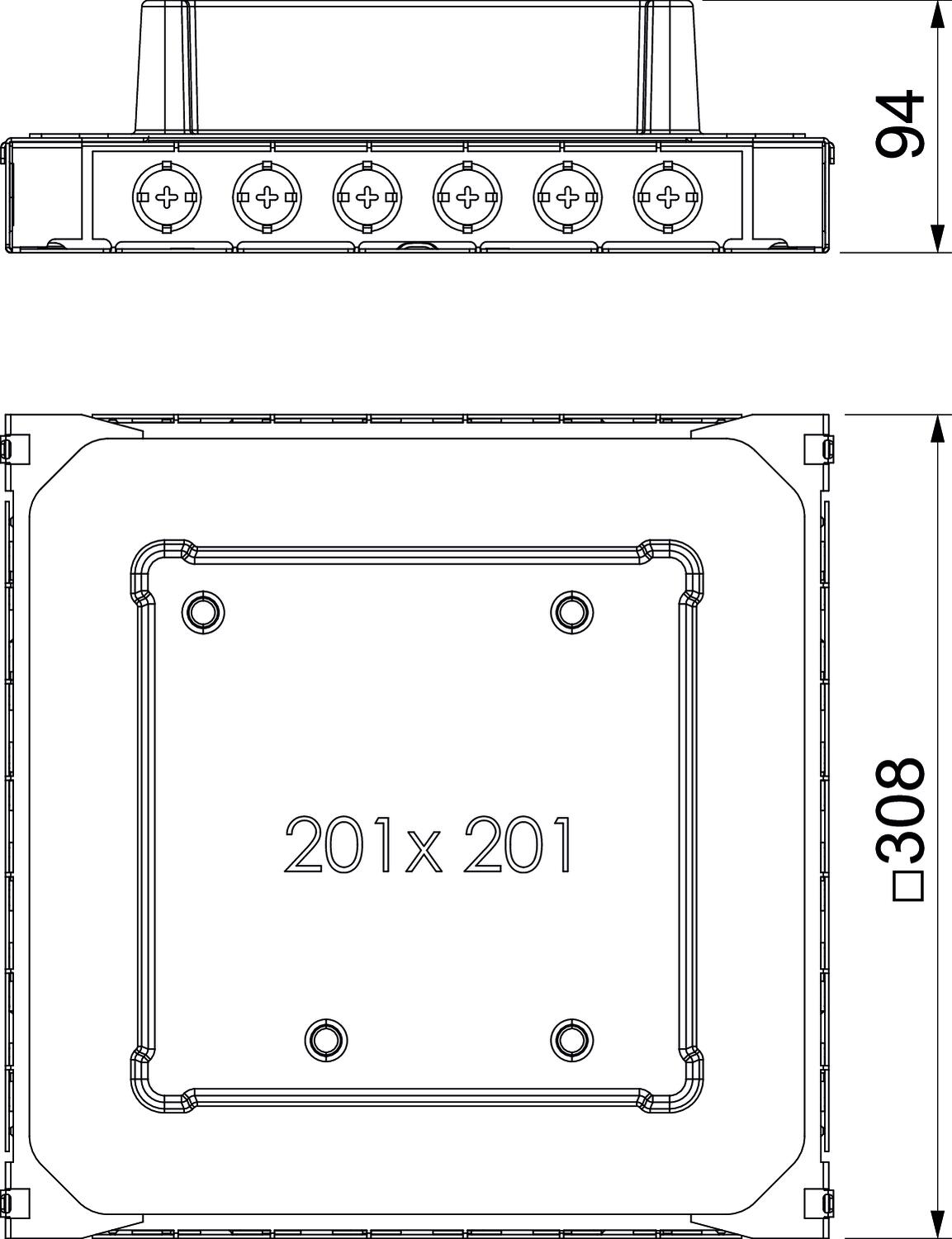

Dimenzija 308x308x92
Dužina 308 mm
Materijal Čelik
Mogućnost ugradnje zaptivke da
Može da se poravna s podom ne
Namenjeno za podne kanale ispod betonske košuljice da
Namenjeno za zatvorene podne kanale ne
Nivelaciona oblast maks. 95 mm
Nivelaciona oblast min. 62 mm
Nominalna veličina 308 mm
Nominalna veličina za ugradne jedinice 4
Odvojivo ne
Podna ploča ne
Pogoduje za podni kanal ne
Površina hladno pocinkovano
Širina 308 mm
Širina kanala maks. 250 mm
Širina kanala min. 250 mm
Ugradni otvor za nazidnu kasetu ne
Ugradni otvor za ugradnu jedinicu kvadratno
Visina 92 mm
Visina betonske košuljice maks. 90 mm
Visina betonske košuljice min. 65 mm
Visina kanala maks. 38 mm
Visina kanala min. 38 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
za priključak cevi da
Svi tipovi

Svi tipovi

Tip Br.art. Količina malo pakovanje
UDSSD 25038 4 7400349
1 Komad
