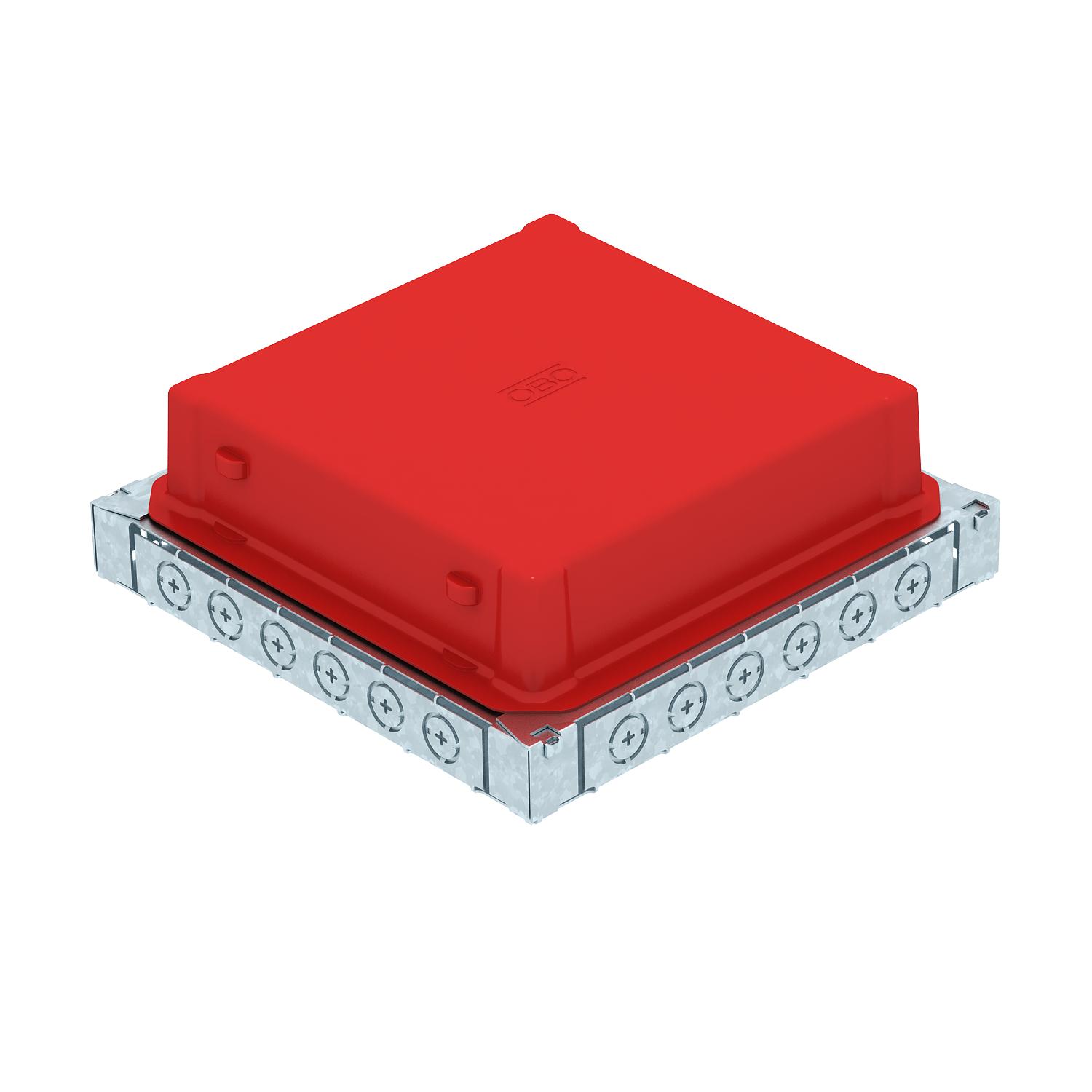

Podna kutija UDS9 za instalacionu cev i metalni kanal

Br.art. 7400353 | EAN 4012195729839

Opis proizvoda

Opis proizvoda

Podna kutija sa fiksnim i nepromenljivim ugradnim otvorom za ugradnu jedinicu nominalne veličine 9. Montažni otvor se pravi pomoću ograničenog tela sadržanog u obimu isporuke. Podna kutija raspolaže ugradnim otvorom za 2-delni ili 3-delni podni kanal od čeličnog lima nominalne veličine 25038, kao i šest instalacionih cevi M20 ili M25 na sve četiri strane. Kutije su generalno podobne za primenu u nadgradnjama poda sa košuljicom od cementa, visine nadgradnje do 105 mm.

  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Plinski uređaj za eksere
Tehnički podaci

Tehnički podaci

Broj uređaja koji mogu da se ugrade 1

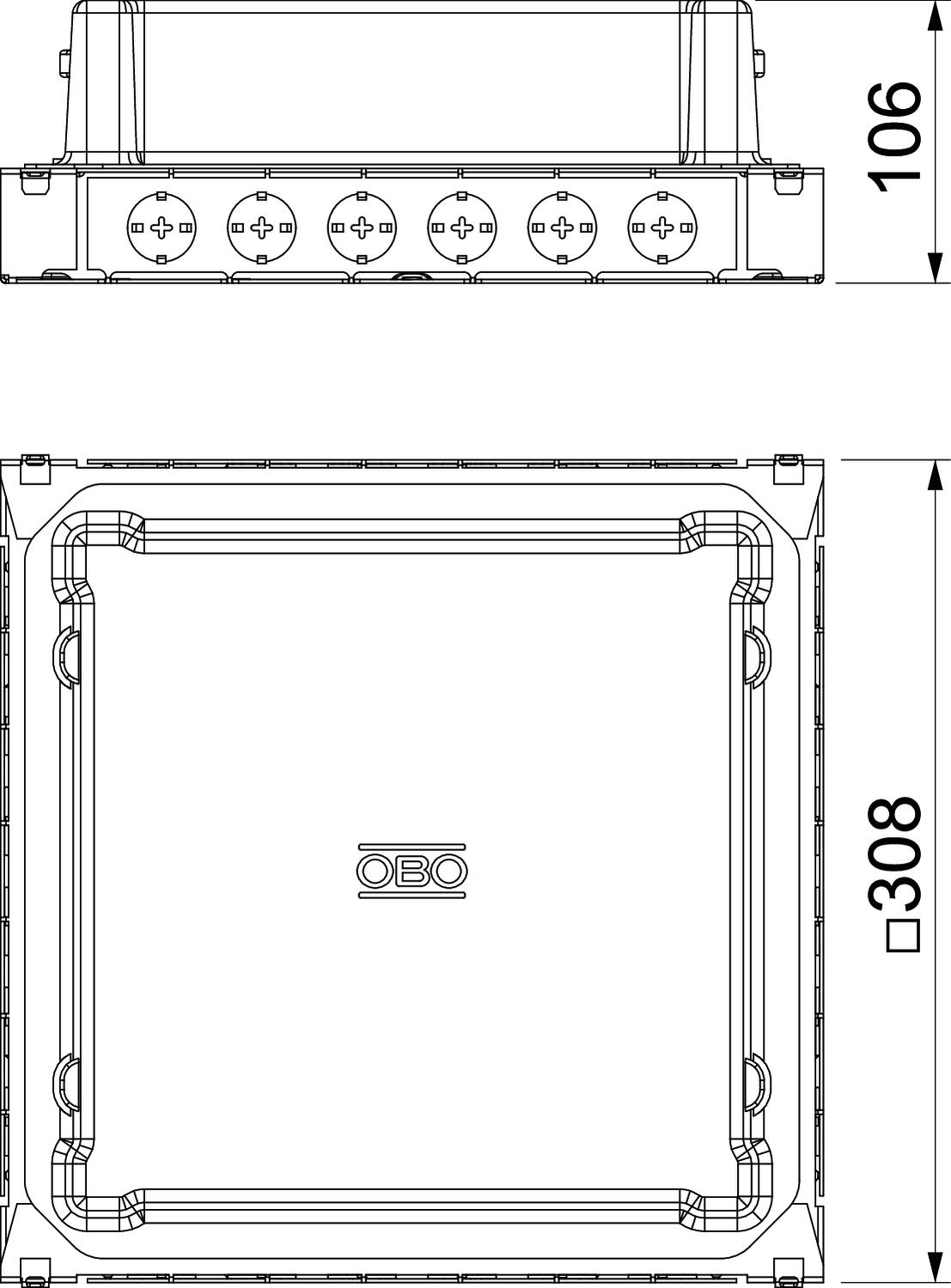

Dimenzija 308x308x92
Materijal Čelik
Mogućnost ugradnje zaptivke ne
Može da se poravna s podom ne
Namenjeno za podne kanale ispod betonske košuljice ne
Namenjeno za zatvorene podne kanale ne
Nivelaciona oblast maks. 106 mm
Nivelaciona oblast min. 62 mm
Nominalna veličina 380 mm
Nominalna veličina za ugradne jedinice 9
Odvojivo ne
Podna ploča ne
Pogoduje za podni kanal ne
Površina hladno pocinkovano
Širina kanala maks. 250 mm
Širina kanala min. 250 mm
Ugradni otvor za nazidnu kasetu ne
Ugradni otvor za ugradnu jedinicu kvadratno
Visina betonske košuljice maks. 100 mm
Visina betonske košuljice min. 65 mm
Visina kanala maks. 38 mm
Visina kanala min. 38 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
za priključak cevi da
Svi tipovi

Svi tipovi

Tip Br.art. Količina malo pakovanje
UDSSD 25038 9 7400353
1 Komad
