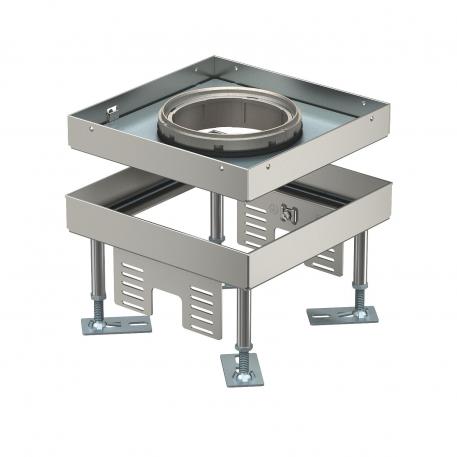

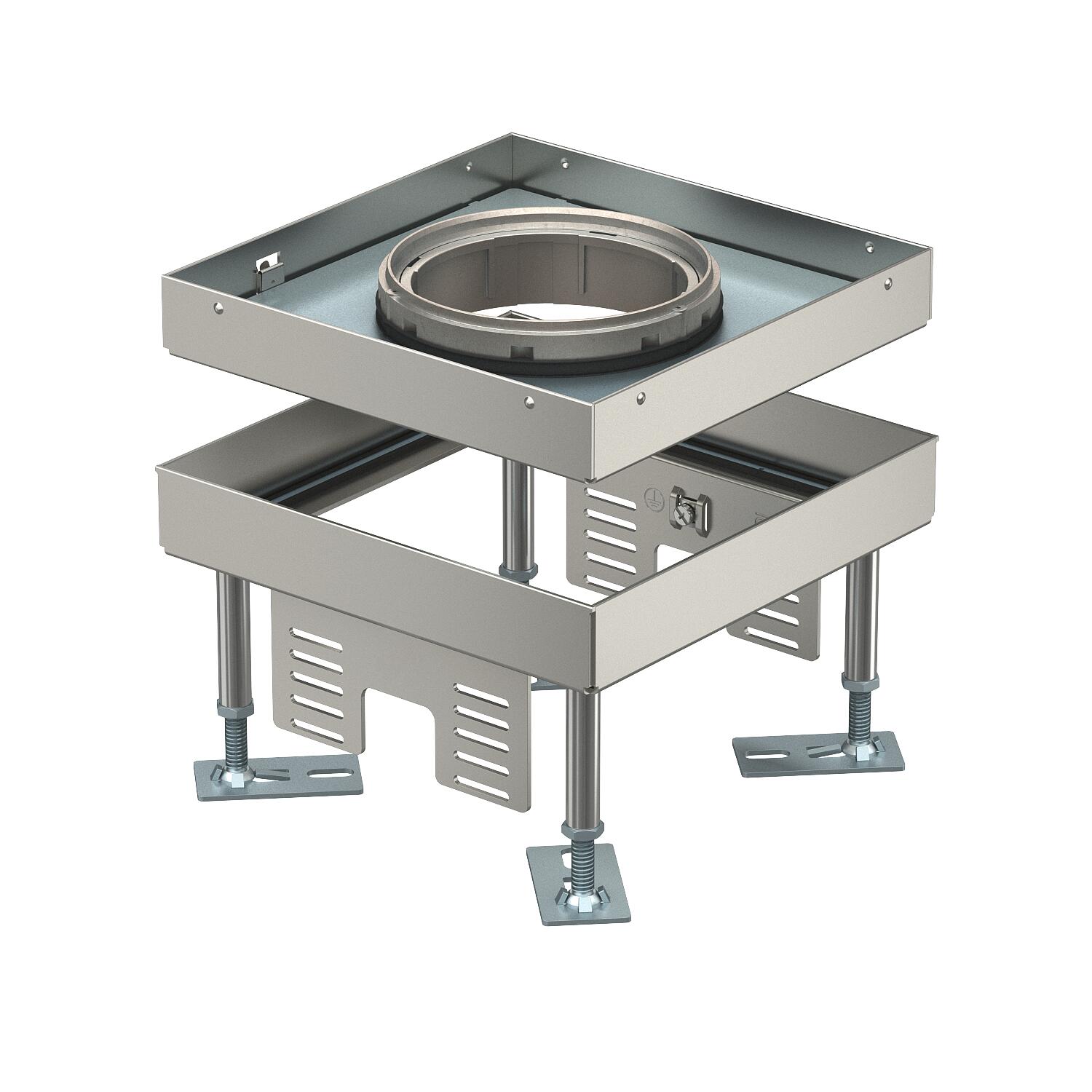

Podna kutija za velika opterećenja sa nivelacijom za tubus, RKFNSL, nominalna veličina 4, nerđajući čelik
Br.art. 7408928 | EAN 4012197278267
- Opis proizvoda
-
Opis proizvodaNivelišuća četvrtasta podna kutija za velika opterećenja sa tubusom nominalne veličine 4 za ugradnju instalacionih uređaja u sisteme kanala, podignute i šuplje podove u suvim ili mokrim zatvorenim podovima. Kasa opterećenja 1 do 10 kN.
Za ugradnju 2 univerzalna nosača UT3 za 4 pojedinačna instalaciona uređaja sa nosećim prstenom/lukom ili 6 Modul 45® uređaja. Mogu da se instaliraju 2 poklopca APMT2. Tubus prsten nije sadržan u obimu isporuke.
-
- Tehnički podaci
-
Tehnički podaci

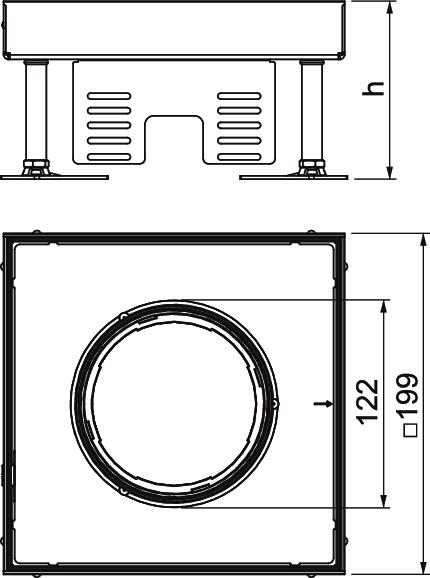

Broj izlaza za provodnike 1 Broj univerzalnih nosača 2 x UT3 Broj uređaja koji mogu da se ugrade 6 Debljina podne obloge 20 mm Dimenzija 199x199x105 Dimenzija h 110 mm Dozvole VDE Dužina 199 mm Dužina ugradne dimenzije 201 mm Izrez u podu/montažni otvor 201x201 Klasa za velika opterećenja 10 kN (OBO SL1) Materijal Oplemenjeni čelik, nerđajući Nivelaciona oblast maks. 155 mm Nivelaciona oblast min. 110 mm Nominalna veličina za ugradne jedinice 4 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda mokro Odvojivo ne Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Širina 199 mm Širina ugradne dimenzije 201 mm Standard EN 50085-2-2 Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT3 Ugradna dubina 110 mm Varijanta kvadratno Varijanta izlaza za provodnik Upusni tubus Varijanta za velika opterećenja da Visina 110 mm Visina poda maks. 155 mm Visina poda min. 110 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP55 - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom
TUK2 GV 7428140 1 Komad
Tubus s limenim poklopcem, bez lučne ručke, za kasete okvira i metalne podne kutije sa nivelacijom
TUK2 V 7428141 1 Komad
Tubus za kružni žleb podne obloge, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom
TUK2 G4 7428142 1 Komad - Preuzimanja
-
Informativni list RKFN3 4 V SL1 20 / 7408928 , 0.22MB , pdfEU izjava o usaglašenosti RKFN3 4 V SL1 20 / 7408928 , 0.18MB , pdf
